Как подготовить автополив к зиме: клапаны, трубы и контроллер

Автополив готовят к зиме до устойчивых морозов: перекрывают источник воды, отключают насос, сливают бак и фильтры, осушают магистраль и каждую зону, обслуживают клапаны, форсунки, контроллер и датчики. Простого открытия одного крана недостаточно — вода остаётся в нижних точках, корпусах фильтров, клапанах и обратных устройствах.

Существуют три способа осушения: ручной слив, автоматические дренажные клапаны и продувка сжатым воздухом. Выбор задаётся проектом и инструкциями оборудования. При продувке ограничивают не только давление, но и расход воздуха; работают по одной зоне короткими циклами и не превышают параметр самого слабого компонента.

Универсального безопасного давления для любой системы нет. Труба, форсунка, клапан и обратный предотвратитель имеют разные пределы. Если схема и паспорт неизвестны, продувку поручают специалисту.

Когда консервировать систему полива

Работы проводят после окончания регулярного полива, но до промерзания грунта и ночей, способных заморозить открытый фильтр или клапан. Лучше выбрать сухой день с плюсовой температурой: легче увидеть утечки, разобрать резьбу и просушить электронику.

• полив растениям больше не нужен;
• ёмкость можно опорожнить;
• вода в колодце и доме не будет отключена случайно;
• доступны все клапанные боксы;
• компрессор и переходник подобраны по проекту;
• есть время проверить каждую зону;
• до мороза оборудование успеет высохнуть.

Составьте карту автополива

Перед отключением найдите главный кран, насос, гидроаккумулятор, фильтры, редуктор, обратный предотвратитель, клапанные боксы, продувочный порт и нижние сливы. Сфотографируйте клеммы и подпишите зоны контроллера.

1. Нарисуйте источник и направление потока.
2. Пронумеруйте электромагнитные клапаны.
3. Отметьте тип труб в каждой зоне.
4. Запишите расход форсунок или проектный расход зоны.
5. Найдите нижние точки.
6. Определите узлы, которые снимаются в тепло.
7. Сохраните инструкции производителей.

Что особенно боится замерзания

Прямая полиэтиленовая труба иногда переносит небольшие остатки воды, но жёсткий корпус, резьба и закрытая полость расширение льда не прощают. Наиболее уязвимы фильтровальные колбы, манометры, редукторы, насосы, счётчики, обратные клапаны и надземные узлы.

• насос и его корпус;
• фильтр и прозрачная колба;
• редуктор давления;
• обратный предотвратитель;
• клапан с водой над диафрагмой;
• манометр;
• надземный кран;
• форсунка в низкой точке;
• поворот и провис трубы;
• шланг, подключённый к системе.

Безопасное отключение воды и питания

Сначала переведите контроллер в ручной режим и убедитесь, что ни одна зона не запустится по расписанию. Затем отключите насос штатным выключателем и перекройте главный кран. Если насосная автоматика связана с бытовым водоснабжением, не меняйте настройки без понимания схемы.

1. Остановите текущую программу.
2. Отключите питание насоса.
3. Перекройте подачу воды.
4. Откройте безопасную точку для сброса давления.
5. Проверьте манометр.
6. Только после этого разбирайте фильтр.

Никогда не откручивайте колбу или заглушку под давлением. Электрический щит открывают сухими руками после отключения соответствующей линии. Если проводка повреждена или в боксе стоит вода, дальнейшую работу выполняет электрик.

Слив бака, насоса и фильтра

Опорожните накопительную ёмкость, очистите осадок и оставьте её в зимнем положении по инструкции. Насос осушают через предусмотренные пробки; запуск «на несколько секунд, чтобы выгнать воду» может привести к сухому ходу и повреждению.

• открыть штатный слив бака;
• отсоединить всасывающий шланг по инструкции;
• слить корпус насоса;
• промыть фильтрующий элемент;
• осмотреть колбу на трещины;
• сохранить уплотнительные кольца;
• не оставлять воду в манометре;
• съёмные узлы хранить в защищённом месте.

Ручной слив по зонам

Ручной способ работает, если трубы проложены с уклоном к сливам и в них нет провисов. После перекрытия воды открывают главный и зональные дренажи, активируют клапаны без подачи воды и ждут прекращения потока.

1. Откройте главный предусмотренный слив.
2. Запустите первую зону вручную.
3. Откройте её нижнюю точку.
4. Дождитесь прекращения воды.
5. Повторите для каждой зоны.
6. Осмотрите клапанный бокс.
7. Закройте или оставьте краны в зимнем положении по проекту.

Автоматические дренажные клапаны также требуют проверки. Они выпускают воду после падения давления, но не гарантируют осушение участка с изменившимся уклоном. Просевший грунт может создать новую нижнюю точку.

Когда нужна продувка автополива

Продувка нужна, если конструкция не дренируется самотёком, есть электромагнитные клапаны с удерживаемой водой или этого требует инструкция производителя. Компрессор подключают только через предусмотренный порт после обратного устройства, а не через случайно открученную пластиковую деталь.

Для выбора компрессора важен объём воздуха в минуту. Маленький аппарат может показать высокое давление, но не вытеснить воду из длинной трубы. Попытка компенсировать недостаточный расход накоплением опасного давления создаёт ударную нагрузку.

• известен материал труб;
• известно допустимое давление компонентов;
• расход воздуха соответствует зоне;
• есть регулирующий клапан и исправный манометр;
• переходник подключается после обратного узла;
• зоны можно открывать по одной;
• люди и животные удалены от форсунок.

Как продувать систему безопасно

Наденьте защитные очки, откройте одну зону до подачи воздуха и выставьте ограничение по паспорту самого слабого элемента. Подавайте воздух коротким циклом. Когда из форсунок идёт мелкий туман и воздух, остановите компрессор, дайте системе остыть и перейдите к следующей зоне.

1. Перекройте воду.
2. Изолируйте обратное устройство согласно его инструкции.
3. Подключите воздух к металлическому или штатному порту.
4. Откройте одну зону.
5. Установите допустимое давление регулятором.
6. Подайте воздух коротким циклом.
7. Остановитесь после выхода основной воды.
8. Дайте трубе и фитингам остыть.
9. Повторите только необходимый цикл.
10. Сбросьте давление перед отключением компрессора.

Не стойте над форсункой, клапаном или открытым фитингом. Не удерживайте воздух долго в уже сухой зоне: трение нагревает детали. Не продувайте несколько зон одновременно, если система рассчитана на работу по одной.

Давление и расход воздуха

В справочных руководствах встречаются пределы около 50 psi для полиэтиленовой трубы и до 80 psi для жёсткой ПВХ-трубы, но это не команда для конкретного участка. Реальный предел может быть ниже из-за форсунок, клапанов, капельных линий и фитингов. Всегда выбирают меньшее значение из паспортов всех элементов.

• PSI или бар: давление воздуха;
• CFM или м³/мин: объёмный расход;
• GPM или л/мин: проектный расход воды зоны;
• регулятор: ограничивает подачу давления;
• манометр: показывает фактическое значение;
• слабый компонент: задаёт предельный режим всей зоны.

Обратный клапан и защита питьевой воды

Узел предотвращения обратного потока нельзя обслуживать как обычную трубу. Разные типы устройств имеют разный порядок слива, положение шаровых кранов и запрет на подачу воздуха через корпус. Ошибка может повредить уплотнения и создать санитарный риск.

Если автополив соединён с питьевым водопроводом, а тип устройства неизвестен, найдите паспорт или пригласите специалиста. Не снимайте пломбы, не разбирайте проверяемое устройство и не подавайте компрессор перед ним.

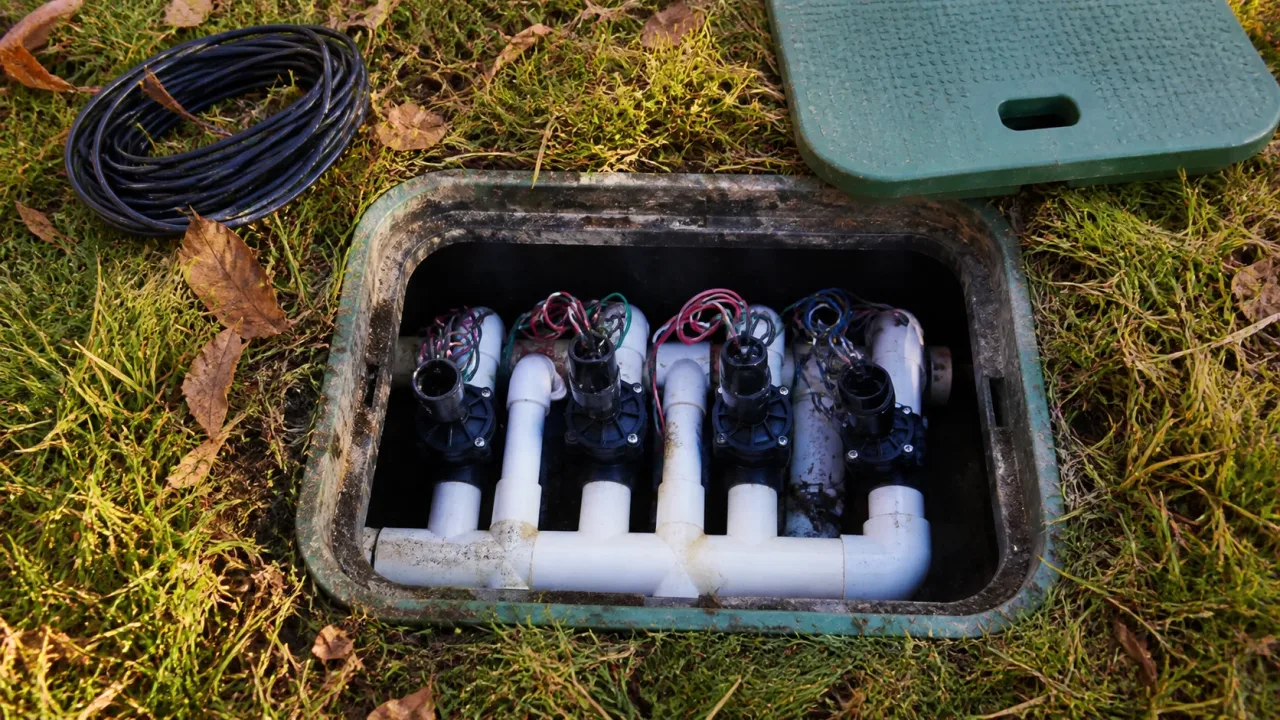

Клапанные боксы и электромагнитные клапаны

Удалите мусор и стоячую воду из бокса, но не засыпайте клапаны сухой землёй. Проверьте крышку, герметичные соединители проводов и состояние соленоидов. В некоторых системах клапаны оставляют установленными после продувки, в других съёмные части хранят в помещении.

• корпус не треснул;
• крышка бокса закрывается;
• внутри нет постоянной лужи;
• провода подписаны;
• соединители рассчитаны на влажную среду;
• соленоид не выкручен случайно;
• ручной винт установлен по инструкции.

Форсунки, роторы и капельные зоны

Очистите видимый мусор вокруг дождевателей, но не выкапывайте каждый корпус без причины. После продувки головки должны вернуться в исходное положение. Капельные зоны работают при меньшем давлении и требуют особенно осторожного режима либо отдельного естественного слива.

• не направлять воздух в тонкую ленту на давлении дождевателей;
• открыть концы капельных линий для слива;
• снять уязвимый фильтр и редуктор;
• проверить обратные клапаны эмиттеров;
• не оставлять форсунку выступающей над грунтом;
• пометить повреждённую головку для весенней замены.

Контроллер автополива зимой

Режим зависит от модели. Уличный стационарный контроллер часто оставляют подключённым к питанию и переводят в сезонное выключение, чтобы сохранить часы и снизить образование влаги внутри. Съёмный батарейный таймер обычно снимают, осушают и хранят в помещении. Решение берут из инструкции конкретного устройства.

1. Сохраните расписание или сделайте снимки экрана.
2. Подпишите клеммы зон.
3. Переведите полив в режим Off или Rain Mode.
4. Проверьте требования к зимнему питанию.
5. Удалите сменные батарейки, если это предписано.
6. Закройте корпус и кабельные вводы.
7. Не оборачивайте влажный блок герметичной плёнкой.

Датчики дождя, влажности и погоды

Очистите чашу датчика дождя от листьев, проверьте крепление и кабель. Беспроводные датчики обслуживают по инструкции: иногда достаточно заменить батарею весной, иногда съёмный модуль хранят в помещении. Почвенный датчик не вытягивают за провод.

• сохранить привязку устройства;
• записать серийный номер;
• очистить осадки и мусор;
• проверить герметичность корпуса;
• не наносить случайную смазку на контакты;
• снять только предусмотренную часть.

Что нельзя заливать в систему

Не используйте автомобильный антифриз, спирт, солевой раствор или бытовую незамерзающую жидкость. Эти вещества не предназначены для контакта с почвой, растениями и питьевым водопроводом, могут повредить уплотнения и создать загрязнение.

• никакого автомобильного антифриза;
• никакой стеклоомывающей жидкости;
• никакого случайного растворителя;
• никакого хлора без регламента;
• никакого масла из компрессора в водяной линии;
• никакого смешивания химии.

Финальная проверка перед морозами

1. Источник воды перекрыт.
2. Насос обесточен и осушен.
3. Бак и фильтры слиты.
4. Все зоны обработаны по выбранному методу.
5. Обратное устройство находится в правильном зимнем положении.
6. Клапанные боксы закрыты.
7. Контроллер переведён в зимний режим.
8. Съёмные датчики и батареи убраны.
9. Шланги отсоединены.
10. Найденные неисправности записаны.

Весенний запуск без гидроудара

До подачи воды верните сливные краны, фильтры, пробки и обратное устройство в рабочее положение. Открывайте главный кран медленно. Сначала заполните магистраль, затем запускайте зоны по одной и осматривайте соединения.

1. Проверьте закрытие сливов.
2. Установите чистый фильтр.
3. Заполните насос по его инструкции.
4. Медленно откройте главный кран.
5. Удалите воздух через предусмотренные точки.
6. Запустите первую зону вручную.
7. Проверьте клапаны и форсунки.
8. Промойте капельные линии.
9. Повторите для остальных зон.
10. Только после теста включите расписание.

Когда лучше вызвать специалиста

• нет проекта и непонятен маршрут труб;
• неизвестен тип обратного устройства;
• система соединена с питьевым водопроводом;
• компрессор нельзя отрегулировать;
• зона не открывается;
• в клапанном боксе повреждена проводка;
• насос обслуживает также дом;
• после слива вода снова появляется;
• есть сомнение в допустимом давлении.

Вывод

Надёжная консервация автополива — это последовательное осушение каждого узла, а не одно действие с компрессором. Составьте карту, перекройте воду и питание, слейте насос и фильтры, обработайте зоны способом, предусмотренным проектом, и отдельно подготовьте обратный клапан, контроллер и датчики. Весной заполняйте систему медленно и проверяйте каждую зону до включения автоматики.
