Как подключить генератор к дому

Безопасно подключить генератор к дому можно двумя способами: временно питать отдельные приборы напрямую исправными наружными удлинителями либо заранее установить в щите переключатель источников и отдельный ввод генератора. Подключение «вилка — вилка» к домашней розетке запрещено: оно создаёт обратную подачу напряжения во внешнюю сеть и может убить человека на линии. Постоянную схему, защиту, нейтраль и заземление проектирует и проверяет квалифицированный электрик.

Выключенный вводной автомат не превращает розетку в безопасный ввод генератора. Нужна конструктивная блокировка, которая физически не позволяет сети и генератору оказаться соединёнными одновременно.

Три сценария резервного питания

• Отдельные приборы напрямую. Холодильник, зарядные устройства или насос подключают к генератору подходящими кабелями без питания стационарной проводки.
• Ручной переключатель источников. Электрик устанавливает ввод, коммутационный аппарат с блокировкой и выделяет резервные линии.
• Автоматический ввод резерва. Совместимая система запускает агрегат и переключает питание автоматически, но требует проектирования и регулярного обслуживания.

Первый вариант проще для редких отключений и небольшой нагрузки. Второй удобен, когда нужно питать котёл, насос и встроенное освещение. Третий оправдан там, где важна работа без участия человека. Самодельная схема не становится безопасной из-за того, что использовалась несколько раз без аварии.

Почему нельзя включать генератор в розетку

Кабель с двумя вилками оставляет открытые токоведущие штыри и подаёт напряжение в проводку в обратном направлении. Если дом не гарантированно отделён от внешней линии, энергия выходит за участок. При восстановлении сети встречное питание способно повредить генератор, проводку и вызвать пожар.

OSHA прямо указывает: генератор нельзя присоединять к электросистеме здания, если квалифицированный электрик не установил подходящий переключатель. Для временного питания приборы подключают непосредственно разрешёнными производителем кабелями подходящего номинала.

Что должен обеспечивать переключатель источников

• разрыв связи дома с внешней сетью до подключения генератора;
• механическую или электрическую блокировку одновременного включения;
• коммутацию нужных проводников по принятой системе;
• защиту кабеля и ввода от перегрузки и короткого замыкания;
• понятные положения «сеть», «отключено» и «генератор», если они предусмотрены;
• возможность безопасной проверки и обслуживания.

Конкретная схема зависит от однофазного или трёхфазного ввода, конструкции генератора, системы заземления, коммутации нейтрали и требований изготовителя. Поэтому статья может объяснить логику, но не заменяет осмотр щита и измерения на месте.

Ручной ввод или АВР

Ручное переключение дешевле и позволяет владельцу сначала отключить тяжёлые нагрузки. Но оно требует присутствия человека и понятной инструкции у щита. АВР удобен для отопления, насосов и объектов без постоянного наблюдения, однако генератор должен поддерживать дистанционный запуск, прогрев, контроль аварий и корректную остановку.

• частота и длительность отключений;
• есть ли автозапуск у конкретной модели;
• какие линии действительно критичны;
• может ли оборудование работать без наблюдения;
• как система сообщит о неудачном запуске;
• кто и как регулярно проверяет батарею, топливо и автоматику.

Однофазный и трёхфазный генератор

Для дома с однофазными резервными потребителями часто проще однофазный агрегат. Трёхфазный генератор нужен не потому, что ввод дома трёхфазный, а когда резервируются реальные трёхфазные нагрузки или так требует проект. У многих моделей допустимая нагрузка на одну фазу ограничена, и перекос может привести к перегреву или плохой работе.

Нельзя объединять фазы перемычками и распределять их «на глаз». Электрик составляет перечень резервных линий, оценивает баланс и исключает возможность подачи напряжения на неподходящее оборудование.

Как посчитать необходимую мощность

Составьте два списка: приборы, без которых можно обойтись, и критические потребители. Для каждого найдите номинальную мощность на шильдике или в инструкции. Двигатели и компрессоры при запуске могут кратковременно требовать заметно больше номинала, поэтому холодильник, скважинный насос и циркуляционные насосы оценивают с учётом пуска.

1. Запишите мощность освещения, связи и автоматики.
2. Добавьте холодильник и отопительное оборудование.
3. Отдельно отметьте двигатели и их пусковые требования.
4. Определите, какие приборы никогда не включаются одновременно.
5. Исключите электроплиту, бойлер и обогреватели, если они перегружают резерв.
6. Оставьте рабочий запас по инструкции генератора.
7. Проверьте мощность не только в ваттах, но и допустимый ток выходов и кабелей.

Почему «генератор на 5 кВт» не всегда отдаёт 5 кВт постоянно

В паспорте различают максимальную и номинальную мощность: первая доступна ограниченно, вторая рассчитана на длительную работу. Ориентироваться только на крупную цифру на корпусе нельзя.

Котёл, насос и чувствительная электроника

Некоторым котлам важны форма напряжения, частота, правильная организация нейтрали и наличие защитного проводника. ИБП может не принять питание с нестабильными параметрами. Насосу нужен запас на пуск, а автоматика чувствительна к провалам. Совместимость проверяют по документации обоих устройств и измерениям, а не по одному удачному включению лампы.

• номинальное напряжение и частота;
• допустимое отклонение для котла или ИБП;
• тип выходного сигнала инверторной модели;
• пусковой ток двигателя;
• требования к фазозависимому котлу;
• поведение при перегрузке и остановке двигателя.

Нейтраль, УЗО и заземление — зона специалиста

Переносные генераторы имеют разную внутреннюю схему: нейтраль может быть связана с корпусом или изолирована. От этого зависит работа защит и способ подключения. Дополнительный заземляющий стержень не является универсальным решением, а неправильное соединение нейтрали и защитного проводника способно нарушить работу УЗО.

Электрик сверяет руководство генератора, схему ввода дома и измеряет параметры. Не снимайте защитный проводник, не блокируйте УЗО и не переносите перемычки по совету для другой модели.

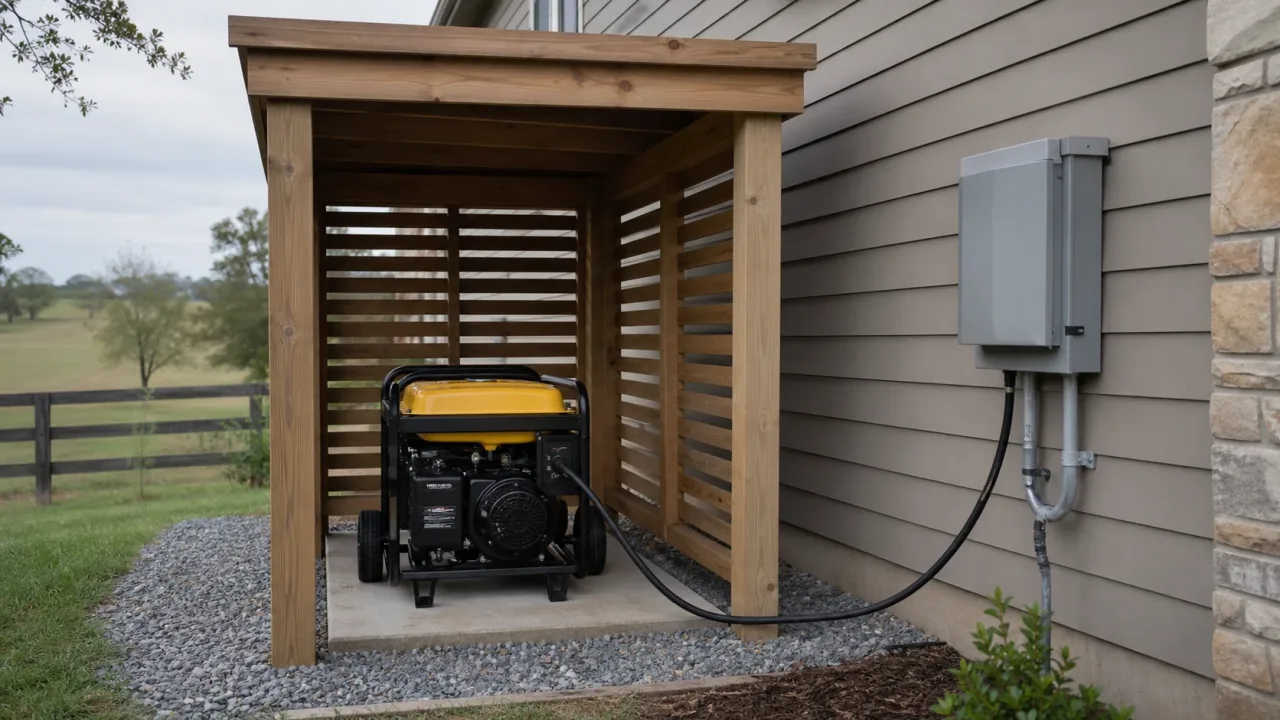

Где поставить переносной генератор

Двигатель выделяет угарный газ — бесцветный и не имеющий запаха. CPSC рекомендует эксплуатировать переносной генератор только снаружи, как минимум в 20 футах, то есть примерно в 6 метрах, от окон, дверей и вентиляционных отверстий, направляя выхлоп от здания. Более строгое требование инструкции или местных условий имеет приоритет.

• не в доме, подвале, гараже или сарае;
• не на застеклённой веранде и не под окном;
• не рядом с воздухозабором котла или вентиляции;
• на устойчивой сухой площадке;
• с заводской защитой от осадков, которая не запирает выхлоп и охлаждение;
• вне доступа детей и вдали от горючих материалов.

Открытые ворота гаража не делают работу внутри безопасной. Установите исправные датчики угарного газа с резервным питанием согласно инструкции. При головной боли, тошноте, головокружении или срабатывании датчика все немедленно выходят на свежий воздух и вызывают помощь.

Кабель от генератора до ввода

Используют предназначенный для наружной эксплуатации кабель с разъёмами, соответствующими току и выходу агрегата. Он не должен лежать в луже, попадать под колёса, зажиматься дверью или греться. Катушка удлинителя под нагрузкой должна эксплуатироваться по инструкции; часть моделей требуется полностью разматывать.

• изоляция без порезов и заломов;
• заземляющий контакт присутствует;
• номинал не ниже подключённой нагрузки;
• разъём защищён от натяжения;
• соединения не лежат на земле;
• переходники не обходят блокировку и защиту.

Подготовка до первого отключения

1. Закажите установку и проверку переключателя источников.
2. Подпишите резервные автоматы и составьте список допустимых нагрузок.
3. Выберите безопасное место работы агрегата.
4. Подготовьте подходящий кабель и сухое хранение.
5. Установите и проверьте датчики угарного газа.
6. Проведите учебный запуск без аварии в присутствии специалиста.
7. Разместите краткую последовательность у щита, не включая в неё самостоятельный монтаж.

Безопасная эксплуатационная последовательность

Этот порядок подходит только для уже смонтированной и проверенной ручной системы; точные действия берут из схемы электрика и инструкций оборудования. Сначала отключают или переводят в безопасное состояние резервные нагрузки. Затем выносят генератор на подготовленное место, проверяют масло, топливо, кабель и отсутствие течей, запускают без нагрузки и дают стабилизироваться.

1. Убедитесь, что внешняя сеть действительно отключена по показаниям системы.
2. Поставьте переключатель в предусмотренное безопасное положение.
3. Запустите генератор по инструкции вне здания.
4. Подключите его только штатным кабелем к установленному вводу.
5. Переведите переключатель на генератор.
6. Включайте критические линии по одной, наблюдая за нагрузкой.
7. При нестабильной работе отключите потребители и остановите агрегат.

Возврат на внешнюю сеть

Не переключайтесь при нестабильной сети. Снимите резервную нагрузку, действуйте по инструкции установленной системы и только затем восстановите обычное питание. Остановите генератор в порядке из его руководства.

Топливо и пожарная безопасность

Не заправляйте работающий или горячий двигатель. Топливо хранят в разрешённой маркированной таре вне жилых помещений и вдали от источников воспламенения. Пролитое топливо убирают до запуска. Запас обновляют по правилам конкретного топлива и двигателя, не смешивая случайные присадки.

• нет запаха и следов течи;
• крышка бака закрыта;
• горячий глушитель недоступен;
• рядом нет сухой травы;
• огнетушитель исправен и доступен;
• заправка выполняется только после остановки и охлаждения.

Регулярная проверка системы

Генератор, который год стоял без запуска, нельзя считать готовым. По графику производителя проверяют масло, батарею, топливо, воздушный фильтр и пробный запуск под контролируемой нагрузкой. Переключатель и защиты периодически проверяет специалист. Результаты записывают: дата, длительность, нагрузка, необычные звуки и ошибки.

Когда немедленно остановить генератор

• сработал датчик угарного газа;
• появились дым, искры или запах горелой изоляции;
• течёт топливо или масло;
• кабель, вилка или автомат сильно нагреваются;
• двигатель меняет обороты, а свет заметно мигает;
• на корпус или соединение попала вода;
• неизвестно положение переключателя источников.

Частые вопросы

Можно ли подключить генератор через обычную розетку?

Нет. Это обратная подача с риском поражения людей, пожара и повреждения оборудования. Нужен отдельный ввод и переключатель, установленный электриком.

Достаточно ли выключить вводной автомат?

Нет. Ручное действие можно забыть, а аппарат не предназначен как единственная защита от ошибочного соединения источников. Нужна конструктивная блокировка.

Можно ли поставить генератор в гараже с открытыми воротами?

Нет. Угарный газ может накопиться и попасть в дом. Переносной агрегат работает только снаружи вдали от проёмов.

Кто должен подключать перекидной рубильник или АВР?

Квалифицированный электрик, который знает схему ввода, систему заземления, требования генератора и проверяет результат измерениями.
