Значки I и O на выключателе: где включено и выключено

Маркировка встречается на сетевых фильтрах, блоках питания, станках, бытовой технике и автоматических выключателях. На обычном настенном выключателе света значков может не быть, а положение клавиши способно меняться из-за схемы подключения или работы проходных переключателей.

Что означают I, O и комбинированный символ

Черта I указывает положение, в котором выключатель соединяет оборудование с питанием. Круг O — положение отключения питания данным органом управления. Символ с чертой внутри разомкнутого круга часто используется на кнопке питания, однако конкретная кнопка может переводить устройство в программное ожидание, а не создавать видимый изолирующий разрыв.

Стандарт ECMA-287 прямо сопоставляет ON с IEC 60417-5007, OFF — с 5008, а режим ожидания — с 5009. Поэтому I и O — не случайная стилизация цифр, хотя их удобно запоминать как «единицу» и «ноль».

«ON symbol: IEC 60417-2; 5007; OFF symbol: IEC 60417-2; 5008» — такое соответствие приведено в ECMA-287 для сетевых выключателей и автоматов.

Почему на выключателе положение выглядит «наоборот»

На клавише маркировка может быть нанесена на противоположных концах. Рабочим считается символ у нажатой стороны или указатель на корпусе — это зависит от конструкции. Не определяйте состояние только по тому, какой край поднят: посмотрите на маркировку, индикатор и фактическую работу оборудования.

У настенного выключателя света часто принято включение нажатием верхней части, но это не универсальный электрический закон. Механизм могли установить перевёрнутым, а проходная схема вообще не имеет постоянного положения «включено»: свет меняется любым из двух переключателей.

Если I и O стёрлись, не наносите подпись до проверки документации. Для сетевого фильтра состояние видно по индикатору и подключённой нагрузке; для промышленного оборудования режим проверяют по схеме и инструкции. Открывать корпус ради определения контактов без квалификации не нужно.

Автоматический выключатель: I и O не заменяют проверку напряжения

На модульном автомате I обычно соответствует замкнутому состоянию, O — отключённому. На корпусе могут быть дополнительные цветовые или механические индикаторы, но трактовать их нужно по паспорту конкретной серии. Промежуточное положение рукоятки может означать срабатывание защиты.

После автоматического отключения нельзя просто многократно включать рычаг. Сначала отключают нагрузку и ищут причину: перегрузку, короткое замыкание, повреждение прибора или проводки. Запах гари, нагрев, треск и следы копоти — стоп-сигналы для вызова электрика.

Даже когда рукоятка находится у O, внутри щита до автомата остаются токоведущие части. Для электромонтажных работ требуется установленный порядок отключения, блокировки и проверки отсутствия напряжения подходящим прибором. Бытовая отвёртка-индикатор не заменяет профессиональную проверку.

Чем маркировка отличается от условного обозначения на схеме

Значки на корпусе показывают функцию органа управления. Условное обозначение выключателя на электрической схеме — это графический знак контакта и способа управления. Они решают разные задачи и не должны смешиваться.

На плане квартиры отдельными символами могут обозначать:

• одноклавишный выключатель;
• двухклавишный выключатель;
• проходной переключатель;
• перекрёстный переключатель;
• кнопку без фиксации;
• выключатель нагрузки;
• автоматический выключатель в щите.

Вид знака зависит от типа документа, принятого стандарта и легенды проекта. Если вы читаете конкретный план, сначала найдите таблицу условных обозначений. Похожая графика в чужом проекте не гарантирует то же значение.

Проходной выключатель

Проходной механизм не имеет постоянного бытового состояния «верх — включено, низ — выключено». Он перекидывает общий контакт между двумя линиями, а итог зависит от положения второго переключателя. Поэтому марки I и O для управления одним светильником из двух мест были бы вводящими в заблуждение.

Двухклавишный выключатель

Каждая клавиша управляет своей группой нагрузки. Отдельная черта на клавише может быть элементом дизайна, индикатором или обозначением режима — смысл проверяют по модели. Нельзя считать две клавиши эквивалентом режимов I и II без паспорта.

Как понять состояние конкретного устройства

Начинайте с наблюдений, не требующих вскрытия корпуса:

1. Найдите I, O и указатель положения на корпусе.
2. Определите, какая сторона клавиши нажата.
3. Проверьте штатный индикатор, если он предусмотрен.
4. Посмотрите руководство: сетевой это выключатель или кнопка управления.
5. Убедитесь, что подключённая функция действительно включилась или отключилась.
6. Перед обслуживанием отсоедините питание независимо от надписи.

Для покупки замены недостаточно сказать «нужен выключатель с I/O». Запишите напряжение, номинальный ток, число полюсов и контактов, способ фиксации, размеры выреза, тип клемм, степень защиты и назначение. Новый компонент должен соответствовать схеме и условиям эксплуатации.

Практический пример

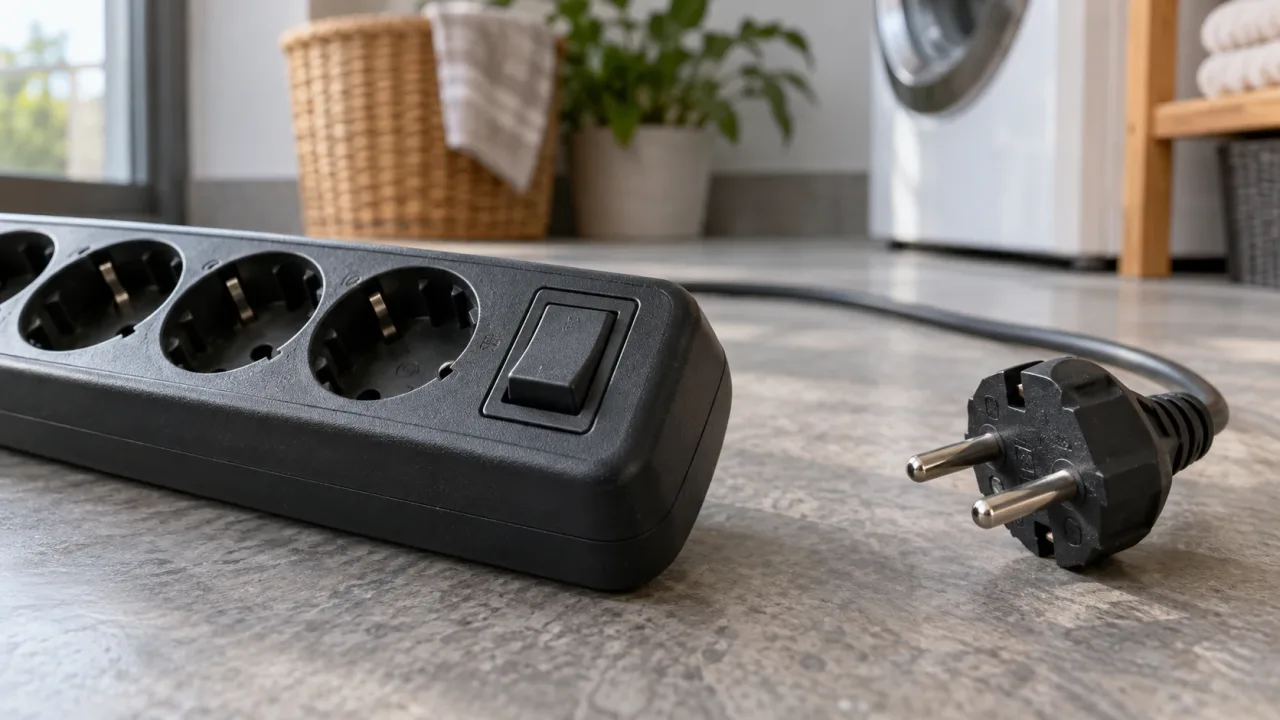

На сетевом фильтре клавиша имеет I сверху и O снизу. При нажатой стороне I загорается штатный индикатор и розетки питают лампу; при нажатой стороне O индикатор гаснет и нагрузка выключается. Это подтверждает назначение маркировки в штатной эксплуатации.

Но перед заменой предохранителя фильтр всё равно вынимают из розетки. Проверяемый результат здесь двойной: пользователь правильно определил рабочее положение, но не стал считать O достаточным условием для вскрытия корпуса.

Другой пример — проходной свет в коридоре. Верхнее положение первой клавиши иногда включает свет, а иногда выключает, потому что результат зависит от второй клавиши. Наносить I и O на такую пару бессмысленно; ориентируются по фактическому состоянию светильника.

Частые ошибки

• Считать I и O цифрами, относящимися к мощности или скорости.
• Путать O с режимом ожидания на электронной кнопке.
• Определять электробезопасность только по положению клавиши.
• Пытаться прозвонить подключённый к сети выключатель.
• Перезапускать автомат после повторного срабатывания без поиска причины.
• Покупать замену только по внешнему размеру клавиши.
• Переносить правило обычного выключателя на проходную схему.
• Игнорировать легенду электрического плана.

Особенно опасна работа под напряжением ради «проверки, где вход и выход». Если для ответа требуется снять крышку щита, добраться до клемм или изменить проводку, эту часть выполняет квалифицированный электрик.

Когда нужен специалист

Обратитесь к электрику, если выключатель нагревается, искрит, пахнет гарью, работает нестабильно или автомат не удерживается во включённом положении. Также помощь нужна, когда маркировка не соответствует фактической работе после ремонта, схема неизвестна либо необходимо заменить аппарат в щите.

Для обычного пользователя безопасная граница проста: прочитать I/O, использовать штатный орган управления и полностью отключить прибор от источника перед доступом к внутренним частям. Проверка проводки, сопротивления изоляции и контактов относится к электромонтажным работам.
