Как проверить ТЭН водонагревателя мультиметром

Что важно знать до проверки

ТЭН — резистивный нагреватель. Исправная спираль имеет конечное сопротивление, которое связано с номинальным напряжением и мощностью. Обрыв даёт очень большое сопротивление или индикацию выхода за пределы диапазона. Почти нулевое значение может указывать на внутреннее короткое замыкание либо ошибку измерения.

Проверка мультиметром помогает отделить неисправность нагревателя от части других причин, но не диагностирует весь водонагреватель. Вода может не нагреваться из-за термостата, термозащиты, платы, реле, проводки или отсутствия питания. Медленный нагрев бывает следствием накипи, низкого напряжения, неверного подключения и большого расхода горячей воды.

В инструкции Ariston сказано: «Disconnect the appliance from the mains before conducting any maintenance work» — отключите прибор от сети до обслуживания.

Не ограничивайтесь положением выключателя на корпусе. Отключите соответствующий автомат, выньте вилку, если она предусмотрена, исключите случайное включение и проверьте отсутствие напряжения подходящим исправным прибором. Если вы не умеете безопасно подтверждать обесточивание, крышку не снимайте.

Когда проверку нужно остановить

Не продолжайте самостоятельную диагностику, если:

• водонагреватель подключён без доступного аппарата отключения;
• клеммы оплавлены, изоляция обуглена или внутри есть вода;
• неизвестно, какой автомат питает прибор;
• требуется измерять напряжение на открытых контактах;
• срабатывает УЗО или дифференциальный автомат;
• корпус ощущается током либо появляется запах перегрева;
• прибор находится на гарантии и вскрытие нарушает её условия;
• схема отличается от руководства конкретной модели.

Сочетание воды и сетевого напряжения делает ошибку особенно опасной. Статья описывает измерение сопротивления обесточенного и электрически отсоединённого элемента, а не поиск неисправности под напряжением.

Инструменты и подготовка

Перед началом найдите на шильдике номинальную мощность и напряжение. Если в баке два ТЭНа, у каждого могут быть свои выводы и мощность. Не складывайте значения и не проверяйте всю подключённую схему как один элемент.

Подготовьте сухое рабочее место. Перекройте доступ детям, уберите мокрые полотенца и не опирайтесь на трубы. Полное сливание бака для измерения на доступных клеммах обычно не требуется, но для демонтажа фланца оно необходимо; точный порядок зависит от модели.

Как рассчитать ожидаемое сопротивление

Для приблизительной проверки используют формулу:

R = U² / P, где R — сопротивление в омах, U — номинальное напряжение в вольтах, P — мощность в ваттах.

Пример для ТЭНа мощностью 2000 Вт при 230 В:

1. Возводим напряжение в квадрат: 230 × 230 = 52 900.
2. Делим на мощность: 52 900 / 2000 = 26,45 Ом.
3. Значение мультиметра около этого уровня похоже на исправную спираль, но допустимое отклонение уточняют по документации детали.

Для 1500 Вт при 230 В расчёт даёт примерно 35,3 Ом. Если использовать 220 В, получится другое значение, поэтому берите номинал с шильдика, а не привычное число из памяти. Холодное сопротивление также может отличаться от значения при рабочей температуре.

Формула не доказывает отсутствие утечки на корпус. Она проверяет только соответствие электрической цепи нагревателя ожидаемой мощности.

Пошаговая проверка мультиметром

1. Полностью отключите водонагреватель

Отключите питание штатным способом и автоматом. Заблокируйте или обозначьте автомат, чтобы другой человек не включил его. Затем подтвердите отсутствие напряжения. Для этой проверки мультиметр в режиме сопротивления подключают только после обесточивания.

2. Откройте сервисную крышку

Снимайте только предусмотренную производителем крышку. Не тяните провода и не ломайте термоизоляцию. Сразу осмотрите внутреннюю часть:

• нет ли капель, ржавых дорожек и следов протечки фланца;
• не почернели ли клеммы;
• не ослабли ли наконечники;
• не оплавлен ли термостат;
• нет ли запаха горелой изоляции.

При воде или сильном перегреве измерение откладывают до устранения причины специалистом.

3. Сфотографируйте соединения

Сделайте общий кадр и крупный план. На фото должно быть понятно, какой провод был на каком выводе. Если клеммы одинаковы, добавьте съёмные метки, но не наносите маркировку на повреждённую изоляцию.

4. Отсоедините ТЭН от схемы

Снимите провода с выводов нагревателя, удерживая наконечник, а не провод. Измерение через подключённый термостат, плату или второй ТЭН может дать ложный результат. Защитный проводник не используйте как рабочий контакт нагревателя.

5. Проверьте сам мультиметр

Установите режим измерения сопротивления. Замкните щупы между собой: показание должно быть близко к нулю с учётом сопротивления проводов. Разомкнутые щупы должны показывать выход за диапазон. Если результат нестабилен, сначала замените батарею или щупы.

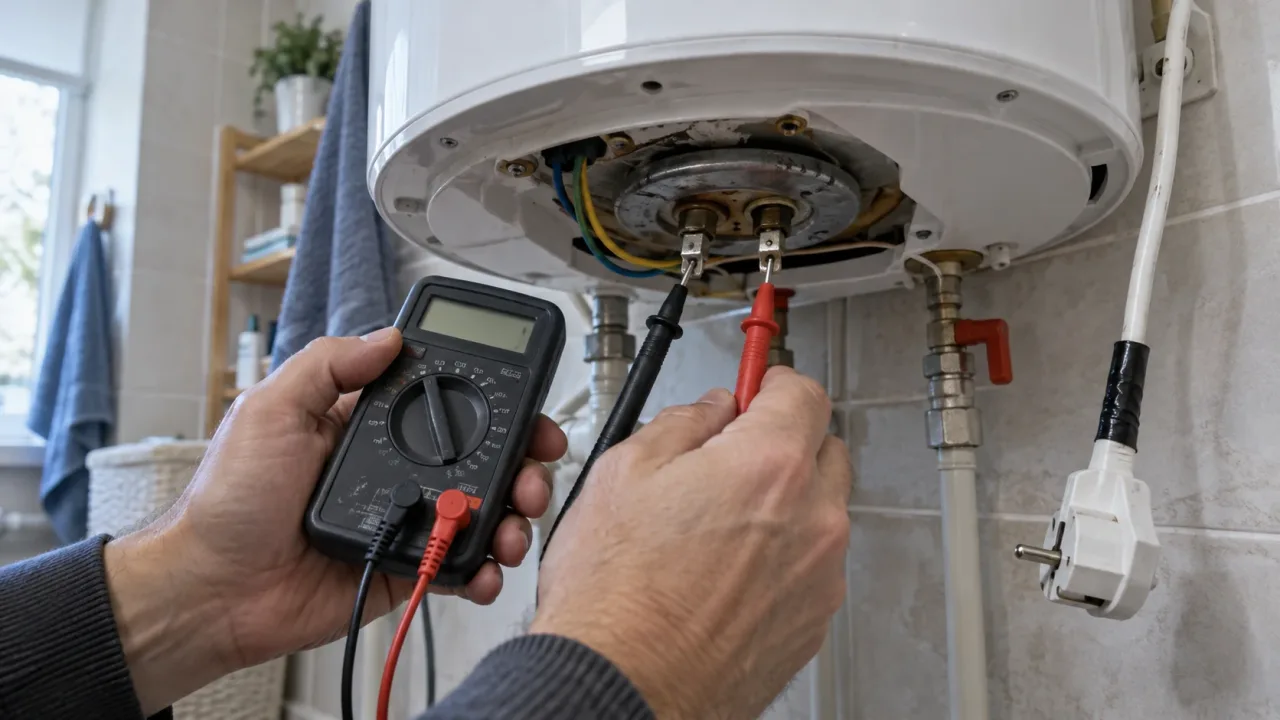

6. Измерьте сопротивление между выводами

Коснитесь щупами двух силовых выводов ТЭНа. Не держитесь пальцами за металлические части щупов: сопротивление тела может влиять на измерение, особенно на больших диапазонах.

Сопоставьте результат:

7. Проверьте связь с корпусом

Один щуп приложите к силовому выводу, второй — к чистой доступной металлической части фланца или корпуса ТЭНа. Повторите для второго вывода. Обычный мультиметр должен показывать отсутствие проводимости.

Наличие заметного сопротивления между выводом и корпусом — основание не включать прибор. Однако показание «обрыв» на мультиметре не гарантирует хорошую изоляцию под повышенным испытательным напряжением. Для полноценной оценки применяют мегомметр и методику производителя.

Можно ли проверить ТЭН, не вынимая его

Да, электрическое сопротивление обычно измеряют на клеммах без демонтажа из бака. Обязательное условие — снять силовые провода, чтобы соседние цепи не влияли на показание. Такая проверка выявляет обрыв и явную утечку, но не показывает состояние оболочки под слоем накипи и не заменяет осмотр после демонтажа.

Если причина — шум, перегрев, долгий нагрев или частое включение, электрически целый ТЭН может быть покрыт отложениями. Решение о снятии фланца принимают по инструкции модели: бак сливают, учитывают прокладку, анод и риск протечки после сборки.

Как проверить сухой ТЭН

Сухой ТЭН установлен в защитной колбе и не контактирует с водой напрямую. Его электрическую часть проверяют тем же принципом: прибор обесточивают, выводы отсоединяют, сопротивление сравнивают с расчётным, затем оценивают изоляцию относительно металлической оболочки элемента.

Но конструкция доступа отличается. Не выдёргивайте нагреватель, пока не изучили руководство: рядом могут находиться датчик, фиксатор и хрупкая керамика. Если в приборе несколько сухих элементов, проверяйте каждый отдельно и записывайте результаты.

Как трактовать результат вместе с симптомом

Не заменяйте автомат более мощным и не исключайте УЗО, чтобы «проверить ещё раз». Срабатывание защиты — симптом, а не препятствие работе прибора.

Сборка и контроль после проверки

Если дефект не найден и разборка ограничилась крышкой, верните соединения точно по фото и схеме. Наконечники должны сидеть плотно, но гайки выводов нельзя перетягивать: можно разрушить изолятор или провернуть контакт. Защитный проводник восстанавливают обязательно.

Перед закрытием убедитесь, что:

• внутри сухо и нет забытых инструментов;
• провода не прижаты крышкой;
• термодатчик и термостат находятся на своих местах;
• защитный провод подключён;
• крышка и ввод кабеля установлены штатно.

Если фланец снимали, бак сначала заполняют водой и удаляют воздух через горячий кран, затем проверяют герметичность. Включать пустой водонагреватель нельзя: нагреватель может быстро выйти из строя.

Типичные ошибки

• Измерять сопротивление на включённом приборе.
• Считать выключенную кнопку гарантией отсутствия напряжения.
• Оставлять провода на ТЭНе и получать сопротивление всей схемы.
• Путать режим прозвонки с измерением напряжения.
• Делать вывод только по звуковому сигналу мультиметра.
• Проверять корпус через окрашенную или грязную поверхность.
• Считать показание OL на корпусе полной проверкой изоляции.
• Включать бак до полного заполнения водой.
• Исключать УЗО или ставить автомат большего номинала.

Безопасная диагностика заканчивается там, где требуется работа под напряжением, испытание изоляции, ремонт платы или восстановление подгоревшей проводки. В этих случаях результат мультиметра записывают и передают специалисту вместе с моделью, мощностью и описанием симптома.
