Как сделать короб для труб в ванной с ревизионным доступом

Что можно и нельзя закрывать коробом

Декоративная конструкция подходит для исправных стояков, подводок и канализации. Она не должна превращать обслуживаемый узел в замурованный. Перед работой согласуйте доступ с управляющей организацией, если короб закрывает общедомовые стояки, счётчики или запорную арматуру.

Через ревизию должны быть доступны:

• вводные краны горячей и холодной воды;
• счётчики и пломбы;
• фильтры грубой очистки;
• редукторы давления и обратные клапаны;
• разъёмные соединения;
• ревизия канализационного стояка;
• соединения полотенцесушителя;
• датчики протечки и исполнительные краны;
• участки, которые требуется осматривать по паспорту оборудования.

Нельзя зашивать текущую трубу, мокрую стену, корродирующий стальной стояк или соединение с постоянным конденсатом. После закрытия дефект станет незаметным, но вода продолжит разрушать отделку и перекрытие.

КНАУФ указывает, что ревизионные люки предназначены именно для профилактического доступа к инженерным коммуникациям и выпускаются как элементы конструкций с обычными и влагостойкими листами.

Как выбрать форму короба

Главный размер задаёт не труба, а обслуживаемая операция. Если фильтр выкручивается вниз, под ним оставляют место для ключа и колбы. Если счётчик снимается вдоль оси, проём должен пропустить весь прибор, а не только руку.

Как определить размер ревизионного люка

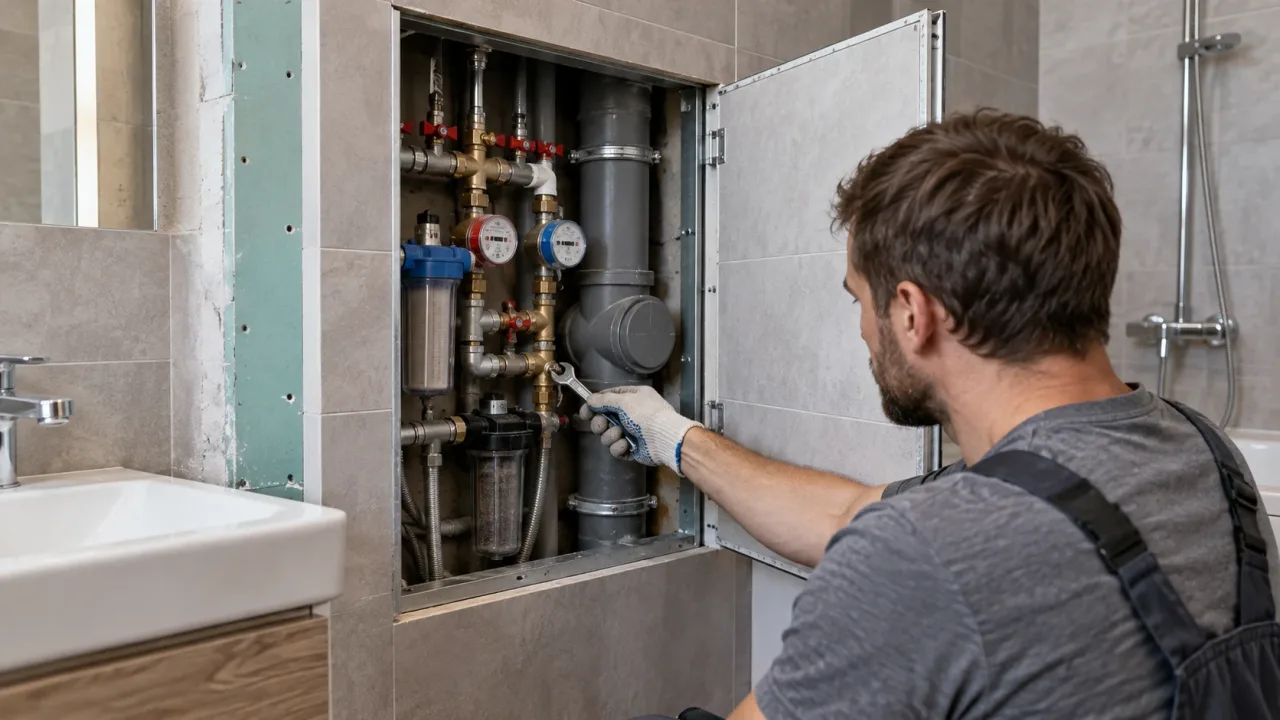

Откройте краны и представьте реальный ремонт. Попробуйте поднести разводной ключ, снять крышку фильтра, увидеть пломбу и подставить ёмкость. Затем сделайте картонный шаблон будущего проёма и повторите действия через него.

Размер выбирают по самому крупному обслуживаемому элементу плюс пространство для двух рук и инструмента. Маленький люк 200×200 мм подходит только для простого визуального контроля одного крана. Для группы счётчиков и фильтров часто требуется 400×600 мм или больше, но точный размер определяют по компоновке.

Если узлы расположены на разных уровнях, лучше два удобных люка, чем один длинный проём, через который всё равно не достать до верхнего соединения. Дверца должна полностью открываться, не упираясь в унитаз, мебель или полотенцесушитель.

Материалы и инструменты

Для короба под плитку обычно собирают металлический каркас и обшивают влагостойкой плитой, подходящей для выбранной системы. Влагостойкий гипсокартон не является водонепроницаемым: в мокрой зоне его грунтуют и гидроизолируют по инструкции производителя.

Инструменты: лазер или уровень, рулетка, угольник, ножницы по металлу, шуруповёрт с ограничителем, нож для листов, коронки, пылесос, средства защиты глаз и дыхания. Не режьте оцинкованный профиль УШМ без необходимости: горячие искры повреждают покрытие и опасны рядом с пластиком.

Расчёт размеров и плитки

Измерьте максимальный выступ труб от стен и добавьте технологический зазор, толщину профиля, листа, клея и плитки. Проверьте, не сузит ли короб проход и не помешает ли открыть дверь.

Пример: трубы выступают на 110 мм, для безопасного зазора и каркаса нужно ещё 35 мм, лист, клей и плитка дают около 25 мм. Чистовая грань получится примерно в 170 мм от стены. Это предварительное значение: фитинг, хомут или кран может выступать сильнее прямой трубы.

Раскладку плитки делают до каркаса. Края люка удобно совмещать со швами, но ради этого нельзя уменьшать доступ. Если дверца облицовывается, учитывают её грузоподъёмность и расположение петель.

Подготовка коммуникаций

Перекройте воду только штатными кранами, убедитесь в их исправности и вызовите сантехника для ремонта. Самостоятельно не разбирайте общедомовой стояк. Очистите поверхность, устраните течи и проверьте соединения под рабочим давлением.

Перед закрытием:

1. Сфотографируйте трубы с рулеткой в кадре.
2. Запишите расположение скрытых соединений.
3. Проверьте работу всех кранов.
4. Очистите фильтры и снимите показания счётчиков.
5. Убедитесь, что канализационная ревизия открывается.
6. Закрепите трубы штатными опорами независимо от короба.
7. Устраните конденсат теплоизоляцией по проекту.
8. Проверьте датчик протечки, если он установлен.

Между горячей трубой и обшивкой оставляют зазор, предусмотренный системой. Полипропиленовые трубы удлиняются при нагреве, поэтому короб не должен зажимать их в проходах.

Разметка каркаса

Нанесите на пол, стены и потолок линии чистовой плоскости. Отдельно отметьте рамку люка, толщину плитки и места крепежа. Детектором проверьте скрытую проводку и трубы перед сверлением.

Направляющие крепят к строительному основанию через уплотнительную ленту. Каркас не прикручивают к стоякам и не используют трубы как распорки. Вокруг люка делают жёсткую рамку по инструкции его производителя; иначе тяжёлая облицованная дверца провиснет.

Если короб высокий и узкий, проверяют плоскость стоек в нескольких уровнях. Даже небольшой разворот профиля даст клиновидный внешний угол и затруднит укладку плитки.

Пошаговая сборка

1. Каркас

Установите направляющие и стойки, оставив доступ к коммуникациям. Усильте проём люка и места крепления навесной мебели, если она предусмотрена проектом. Острые края профиля не должны касаться труб.

2. Примерка люка

До обшивки вставьте рамку, откройте дверцу и проверьте инструментом доступ ко всем узлам. Убедитесь, что петля не пересекается с трубой, а замок можно нажать после облицовки.

3. Обшивка

Листы раскраивают с минимальным количеством узких полос. Стыки располагают на профиле. Саморезы не должны прокалывать трубы: длину выбирают по системе, а перед закручиванием ещё раз сверяют трассы.

4. Гидроизоляция

Загрунтуйте плиту совместимым составом. В мокрой зоне нанесите гидроизоляцию, вклейте ленты в углах и манжеты вокруг проходов. Не залепляйте герметиком технологические отверстия счётчиков и арматуры.

5. Облицовка

Разложите плитку насухо, перенесите швы на дверцу. Используйте клей, подходящий основанию и формату. Не допускайте затекания состава в механизм люка.

6. Герметизация

Подвижные примыкания заполняют эластичным санитарным материалом, совместимым с облицовкой. Контур дверцы люка не затирают намертво. Если нужен визуально сплошной шов, применяют решение производителя люка, которое можно безопасно разрезать перед открыванием.

Вентиляция и защита от протечек

Герметичный короб может скрыть небольшую течь до тех пор, пока вода не уйдёт соседям. Предусмотрите вентиляцию, если этого требует компоновка, и оставьте нижнюю точку доступной для контроля. Датчик протечки ставят там, куда первой попадёт вода, а не на верхнюю полку.

Не выводите вентиляцию короба в общедомовой канал самодельной трубой. Обычно достаточно технологического воздухообмена с помещением через предусмотренные решётки или зазоры, если это допускает отделка.

Как проверить готовый короб

После высыхания клея откройте люк несколько раз. Он не должен задевать плитку, а дверца — самопроизвольно закрываться. Через проём должны выполняться все запланированные операции.

Проверяемый результат:

• вводные краны перекрываются одним движением;
• показания и пломбы видны без зеркала;
• фильтр можно разобрать с ёмкостью снизу;
• счётчик можно вынуть через проём;
• ревизия канализации полностью открывается;
• внутри сухо и нет запаха сырости;
• дверца выдерживает облицовку и не провисает;
• короб не касается труб и не вибрирует при сливе воды.

Типичные ошибки

• Делать люк только размером с ладонь.
• Закрывать соединения без проверки под давлением.
• Крепить профиль к трубам.
• Использовать обычный лист в мокрой зоне без системной защиты.
• Затирать контур люка намертво.
• Перекрывать доступ к фильтру или канализационной ревизии.
• Не учитывать толщину плитки при установке рамки.
• Сверлить основание без проверки скрытых коммуникаций.
• Зашивать кран, который уже не закрывается.
• Оставлять короб без контроля протечки.

Когда нужен сантехник или плиточник

Сантехник нужен при коррозии, течи, неисправных кранах, переносе счётчиков и изменении стояков. Монтажник системы сухого строительства рассчитывает усиление большого люка, а плиточник проверяет раскладку и допустимую массу облицовки.

Если для ремонта узла придётся ломать короб, ревизионный доступ спроектирован неправильно. Лучше увеличить проём до облицовки, чем восстанавливать плитку после первой замены фильтра.

Итог

Удачный короб не просто скрывает трубы — он сохраняет полный контроль над ними. Сначала перечислите все операции обслуживания, под них выберите люк, затем соберите независимый каркас, влагостойкую обшивку и гидроизоляцию. Перед укладкой плитки ещё раз попробуйте открыть краны и снять обслуживаемые детали через проём.
