Как сбалансировать радиаторы в двухтрубной системе отопления

Чтобы сбалансировать радиаторы в двухтрубной системе, каждому прибору задают расчётный расход теплоносителя, а перепад давления удерживают в рабочем диапазоне. Настраивают предустановку термостатического клапана, обратный настроечный клапан или балансировочную арматуру — не температуру термоголовкой.

Перед регулировкой систему заполняют, удаляют воздух, очищают фильтр, проверяют насос и полностью открывают управляющие клапаны. Если дальний радиатор холодный из-за засора, воздушной пробки или ошибочного подключения, прикрывание ближних приборов не является ремонтом.

Цель балансировки: не сделать все радиаторы одинаково горячими, а обеспечить каждому расчётный расход и нужную мощность без шума, перегрева ближних комнат и голода дальних ветвей.

Как работает двухтрубная система

Каждый радиатор подключён между общей подающей и обратной линиями. Вода выбирает путь с меньшим гидравлическим сопротивлением, поэтому ближние или более свободные ветви могут получить избыточный расход.

• термостатический клапан регулирует поток через радиатор;
• настроечный клапан ограничивает максимальный расход;
• насос создаёт перепад давления;
• балансировочная арматура распределяет расход между ветвями;
• автоматический регулятор удерживает перепад при закрытии термостатов.

Признаки гидравлической разбалансировки

• ближние комнаты перегреваются, дальние остаются холодными;
• слышен свист на термостатических клапанах;
• котёл часто включается и выключается;
• обратка слишком горячая при недостатке тепла в доме;
• после закрытия одного радиатора резко меняются остальные;
• насос работает на высокой скорости без улучшения дальних ветвей;
• температура комнат нестабильна при частичной нагрузке.

Что не является балансировкой

• выставить все термоголовки на одинаковую цифру;
• полностью открыть все обратные клапаны;
• увеличить скорость насоса до максимума;
• прикрыть шаровой кран наполовину;
• сравнить температуру только рукой;
• настроить систему с воздухом и грязным фильтром;
• регулировать один прибор, не наблюдая всю ветвь.

Что проверить до настройки

1. Давление и заполнение системы.
2. Отсутствие воздуха в радиаторах и верхних точках.
3. Чистоту фильтра и грязевика.
4. Положение запорной и обратной арматуры.
5. Направление термостатических клапанов.
6. Работу насоса и выбранный режим.
7. Температуру подачи от котла.
8. Правильность подключения радиаторов.

Какие данные нужны для точной балансировки

• теплопотери помещений;
• расчётная мощность каждого радиатора;
• проектные температуры подачи и обратки;
• диаметры и длины труб;
• марки и характеристики клапанов;
• расчётный расход ветвей;
• характеристика насоса;
• настройка регулятора перепада давления.

Как рассчитать расход через радиатор

Для воды приближённый объёмный расход можно оценить по формуле q = P / (1,163 × ΔT), где q — м³/ч, P — мощность радиатора в кВт, ΔT — расчётная разница температур воды на входе и выходе.

Например, для мощности 1,5 кВт и расчётного перепада 20 °C требуется примерно 0,064 м³/ч, то есть около 64 л/ч. Это пример расчёта, а не универсальная настройка: фактическая мощность радиатора зависит от температурного режима и помещения.

• меньший проектный перепад требует большего расхода;
• паспортная мощность радиатора пересчитывается под реальный режим;
• сумма расходов радиаторов даёт расход ветви;
• насос проверяют по суммарному расходу и сопротивлению.

Преднастройка термостатического клапана

У многих клапанов под термоголовкой есть шкала предварительной настройки. По расходу и доступному перепаду из диаграммы производителя выбирают позицию. Термоголовка затем регулирует комнатную температуру, не отменяя максимальный предел потока.

1. Идентифицировать точную модель клапана.
2. Найти технический лист и диаграмму.
3. Определить расчётный расход радиатора.
4. Уточнить перепад на клапане.
5. Выставить и зафиксировать преднастройку.
6. Установить термоголовку после пусконаладки.

Danfoss рекомендует для двухтрубной системы сочетать радиаторные клапаны с преднастройкой расчётного расхода и автоматические балансировочные клапаны на стояках или ветвях. Источник: Danfoss Optimal 2 Tool.

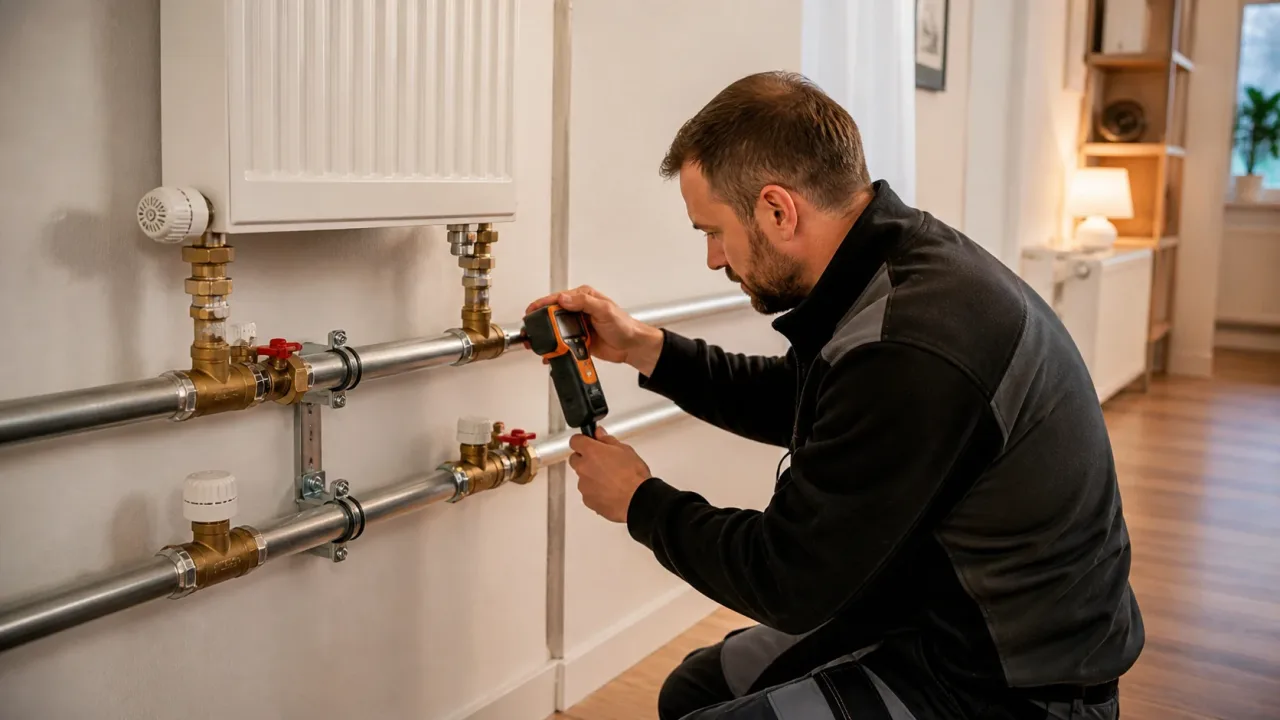

Настройка обратного клапана радиатора

Если преднастройки на подаче нет, максимальный расход ограничивают настроечным клапаном на обратке. Число оборотов берут из расчёта или диаграммы арматуры; положение записывают, чтобы восстановить после обслуживания.

• снять защитный колпачок;
• аккуратно определить исходное положение;
• не затягивать шток с чрезмерным усилием;
• изменять настройку малыми шагами;
• дать системе стабилизироваться;
• записать итоговое число оборотов.

Почему шаровой кран не подходит для регулировки

Шаровой кран предназначен главным образом для полного открытия или закрытия. В промежуточном положении его характеристика неудобна для точной настройки, поток может шуметь и повреждать запорный элемент.

Для дросселирования используют балансировочный или настроечный клапан с воспроизводимой характеристикой.

Балансировка без проекта: границы метода

В небольшом частном доме можно улучшить распределение сравнительной настройкой, если система исправна. Это не заменяет расчёт и не гарантирует оптимальный режим при закрывающихся термоголовках.

1. Открыть все термостатические клапаны.
2. Установить стабильную температуру подачи.
3. Дать системе полностью прогреться.
4. Измерить подачу и обратку каждого радиатора контактными датчиками.
5. Постепенно ограничивать явно избыточные ближние приборы.
6. После каждого круга ждать стабилизации.
7. Проверить температуру комнат в одинаковых условиях.

Почему правило «ближний прикрыть, дальний открыть» неточное

Расстояние от котла влияет на сопротивление, но не учитывает мощность радиатора, диаметр труб, фитинги, этажи и ветвление. Большой ближний радиатор может требовать больше воды, чем маленький дальний.

• ориентироваться на расчётный расход;
• учитывать реальную схему, а не порядок комнат;
• не закрывать ближний прибор до исчезновения тепла;
• проверять результат при частичной нагрузке;
• не компенсировать ошибку труб постоянным дросселированием.

Как измерять температуру радиаторов

ИК-термометр на блестящей трубе даёт большую ошибку из-за отражения. Для сравнения используют контактные датчики, установленные одинаково и теплоизолированные от воздуха, либо подготовленные матовые метки.

• измерять подачу и обратку в сопоставимых точках;
• не сравнивать металл трубы с окрашенной панелью;
• записывать температуру подачи котла;
• ждать стабилизации после изменения клапана;
• учитывать солнечный нагрев и проветривание комнаты.

Какой перепад температур считать правильным

Единого бытового значения нет. Проект может быть рассчитан на разные температурные графики и ΔT. Малый перепад бывает следствием избыточного расхода, но также высокой нагрузки и режима котла; большой — недостаточного расхода, воздуха или слабой мощности.

Оценивать ΔT нужно вместе с температурой комнаты, мощностью радиатора и расчётным режимом системы.

Настройка насоса

Насос должен обеспечивать расчётный расход при необходимом напоре. Максимальная скорость не лечит разбалансировку: она повышает перепад на ближних клапанах, шум и энергопотребление.

• начать с проектного режима;
• проверить доступный напор на неблагоприятной ветви;
• для термостатической системы использовать подходящий режим регулирования;
• после балансировки снизить избыточный напор;
• проверить отсутствие кавитации и шума;
• зафиксировать итоговую настройку.

Ручная и автоматическая балансировка

Ручной клапан ограничивает поток в расчётной точке, но при закрытии термоголовок распределение меняется. Автоматический регулятор перепада или независимый от давления клапан поддерживает заданные условия при переменной нагрузке.

• Ручная: подходит для стабильных систем и требует пусконаладки.
• Автоматическая: лучше управляет переменным расходом.
• Комбинированная: регулятор ветви плюс преднастройка радиаторов.

Danfoss отмечает, что автоматические балансировочные клапаны в двухтрубных системах управляют перепадом давления при полной и частичной нагрузке, снижая шум и нестабильность. Источник: Danfoss Automatic Balancing Valves.

Балансировка коллекторной двухтрубной системы

Если каждый радиатор подключён отдельной петлёй к коллектору, расход задают расходомерами или клапанами коллектора. Проверяют, предназначены ли шкалы для фактического теплоносителя и диапазона.

1. Рассчитать расход каждой петли.
2. Удалить воздух и открыть контуры.
3. Установить проектный режим насоса.
4. Задать расходы по расходомерам.
5. Повторно проверить после стабилизации.
6. Зафиксировать настройки и подписи контуров.

Если один радиатор остаётся холодным

• выпустить воздух и проверить давление;
• убедиться, что шток клапана не заклинил;
• проверить обратный клапан;
• сравнить подачу и обратку;
• очистить фильтр и проверить загрязнение радиатора;
• проверить направление подключения;
• исключить пережатую трубу и закрытый кран.

Как понять, что настройка получилась

• все комнаты достигают расчётной температуры;
• дальние радиаторы получают тепло без перегрева ближних;
• клапаны не свистят;
• насос работает без избыточной скорости;
• котёл не тактует из-за чрезмерно малого объёма потока;
• настройка стабильна при закрытии части термоголовок;
• расходы и положения клапанов записаны.

Типичные ошибки

• балансировать систему до удаления воздуха;
• регулировать термоголовкой вместо преднастройки;
• полностью зажимать ближние радиаторы;
• менять несколько клапанов и не ждать;
• использовать шаровые краны;
• сравнивать температуру рукой;
• повышать насос до максимума;
• не проверять режим частичной нагрузки;
• не записывать исходные и итоговые положения.

Безопасность работ

• не снимать арматуру под давлением;
• защищать руки и глаза от горячего теплоносителя;
• не отворачивать заглушки вместо воздухоотводчика;
• остужать систему перед ремонтом клапана;
• не блокировать минимальный поток котла вопреки инструкции;
• при антифризе учитывать его свойства и правила утилизации.

Короткий вывод

Балансировка двухтрубной системы начинается с расчётных расходов и исправной гидравлики. Преднастройте радиаторные клапаны, ограничьте ветви подходящей арматурой, согласуйте насос и проверьте работу при полной и частичной нагрузке. Приблизительная настройка по температуре допустима как диагностика малого дома, но точный результат дают расчёт и измерение расхода или перепада давления.
