Как сделать ревизионный доступ к канализационной трубе в доме

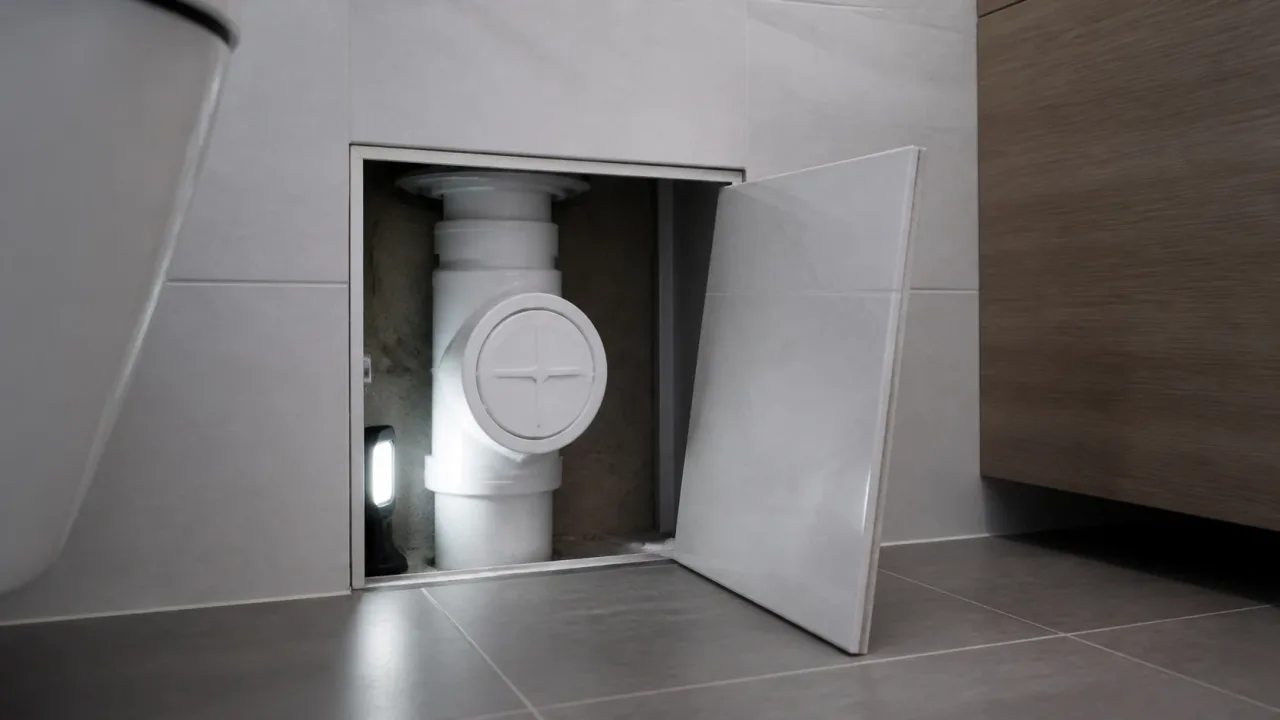

Ревизионный доступ к канализационной трубе делают так, чтобы крышку ревизии можно было полностью снять, а трос или промывочный шланг — направить вдоль трубы без разборки стены, сантехники и мебели. Для этого сначала выбирают точку обслуживания на схеме канализации, затем ставят фасонную ревизию или прочистку и напротив неё предусматривают люк достаточного размера.

Маленькая дверца, через которую видна только крышка, не решает задачу. Перед ревизией требуется рабочее пространство для руки, инструмента и ёмкости под стоки. Доступ нельзя прятать за несъёмным унитазом, кухонным цоколем, ванной или плиткой без люка.

Проверка до отделки: попробуйте снять пробку, поставить ведро и ввести в отверстие жёсткий отрезок длиной с первый участок прочистного инструмента. Если мешают каркас, стена или прибор, после засора пользоваться ревизией будет ещё сложнее.

Чем ревизия отличается от прочистки и люка

Эти элементы часто называют одинаково, хотя функции различаются.

• Ревизия на трубе — фасонная деталь со съёмной герметичной крышкой для доступа внутрь системы.
• Прочистка — направленный отвод или другой узел, через который инструмент вводят преимущественно в заданную сторону.
• Ревизионный люк — дверца в облицовке, обеспечивающая доступ к ревизии, кранам и соединениям.
• Смотровой колодец — наружное сооружение для осмотра и обслуживания подземной сети.

Один декоративный люк без фасонной детали не открывает трубу. И наоборот, ревизия, замурованная за плиткой, формально существует, но обслужить её невозможно.

Зачем канализации нужен обслуживаемый доступ

• ввести механический трос или промывочный шланг;
• проверить направление и характер засора;
• осмотреть внутреннюю поверхность камерой;
• удалить локальное загрязнение без демонтажа труб;
• проверить герметичность крышки и соединений;
• локализовать участок между двумя точками доступа.

Ревизия не компенсирует неправильный уклон, провисание или слишком резкие повороты. Если засор возвращается в одном месте, после прочистки нужно искать причину трассы.

Где ревизия действительно нужна

Точные места и интервалы определяют по актуальным нормам и проекту, но практический принцип один: доступ требуется там, где начинается обслуживаемый участок, меняется направление, сходятся ветви или велика вероятность накопления загрязнений.

• у основания канализационного стояка;
• на доступных этажах стояка по проекту;
• на длинных прямых участках в предусмотренных точках;
• до или после сложного изменения направления;
• на выпусках из здания и перед труднодоступным участком;
• около соединения нескольких ветвей;
• до участка, закрываемого капитальной отделкой.

Wavin разделяет точки доступа по возможностям: простой rodding point позволяет работать в основном по ходу, а access fitting, камера или колодец дают более широкий доступ для осмотра, испытания и очистки. Источник: Wavin, Access to drains and sewers.

Как определить направление прочистки

Перед покупкой детали посмотрите, куда должен идти инструмент. В прямой ревизии доступ может быть удобен в обе стороны, а косая прочистка направляет трос преимущественно по потоку. Ориентацию сверяют со стрелкой и схемой производителя.

1. Нарисуйте ветвь от сантехнического прибора до стояка или выпуска.
2. Отметьте раструбы, повороты, тройники и переходы диаметра.
3. Определите вероятный засор и путь извлечения инструмента.
4. Оставьте перед крышкой прямую зону для ввода.
5. Добавьте вторую точку доступа, если один поворот пройти невозможно.

Как выбрать диаметр ревизии

Фасонную часть выбирают под материал, наружный диаметр и систему труб. Обозначение «110» в магазине не гарантирует совместимость с любым производителем и типом соединения.

• проверьте фактическую маркировку трубы;
• сопоставьте раструб, уплотнительное кольцо и глубину посадки;
• не уменьшайте проход случайным переходником;
• учтите температуру и состав стоков;
• для старого чугуна подберите штатный переход;
• не вклеивайте деталь, рассчитанную на раструб с уплотнением.

Как выбрать размер ревизионного люка

Размер люка определяют не по диаметру крышки, а по операциям обслуживания. Крышка должна выйти из резьбы или фиксаторов, рука — удержать её, а инструмент — войти под нужным углом.

• габарит крышки плюс пространство для её снятия;
• зона для ключа, если он предусмотрен;
• место под поддон или ветошь;
• прямая линия ввода троса;
• доступ к соседним соединениям для осмотра;
• возможность заменить уплотнение.

Практичный люк часто получается заметно больше самой ревизии. Скрытая дверца под плитку допустима, если открывается без разрушения швов и выдерживает отделку.

Где нельзя размещать люк

• за несъёмной ванной или инсталляцией;
• впритык к полу, если крышка снимается вниз;
• за выдвижным ящиком, который нельзя извлечь;
• под постоянно мокрой зоной без влагостойкого решения;
• в месте, где открытая дверца перекрывает проход;
• на потолке под вертикальной ревизией, из которой выльются стоки;
• там, где инструмент упрётся в противоположную стену.

Какие инструменты и материалы подготовить

• совместимую ревизию или прочистку;
• штатные уплотнительные кольца и монтажную смазку;
• крепления трубы с учётом материала стены;
• каркас и влагостойкий ревизионный люк;
• уровень и средство разметки;
• ёмкость, ветошь и защитные перчатки;
• фотоаппарат или телефон для исполнительной фиксации.

Герметик не должен заменять отсутствующее или повреждённое штатное уплотнение. Тип смазки берут из инструкции системы: нефтепродукты способны портить резину.

Монтаж ревизии на горизонтальной трубе

1. Перекройте использование подключённых приборов и слейте остатки.
2. Разметьте вырез с учётом глубины раструбов и компенсации.
3. Надёжно закрепите соседние участки, чтобы они не разошлись.
4. Снимите фаску и удалите заусенцы по инструкции производителя.
5. Очистите уплотнения и нанесите разрешённую смазку.
6. Установите ревизию в правильной ориентации.
7. Восстановите уклон и опоры, не создавая провиса.
8. Проверьте соединения проливом до закрытия стены.

Монтаж ревизии на стояке

Вертикальный участок нужно разгрузить креплениями до разрезания: вес трубы и стоков не должен приходиться на новую фасонную деталь. Крышку ориентируют в доступную сторону, а под ней оставляют место для сбора воды.

• предупредить жильцов и исключить сброс сверху;
• подтвердить материал и диаметр стояка;
• закрепить верхнюю и нижнюю части;
• предусмотреть монтажную компенсацию;
• не поворачивать крышку к стене;
• проверить, что люк открывается полностью.

Как сделать каркас вокруг ревизии

Каркас не должен передавать нагрузку отделки на трубу или мешать её температурному перемещению. Отверстие люка усиливают профилем по инструкции, а глубину рассчитывают с учётом плитки, клея и выступающей крышки.

1. Выставить плоскость будущей отделки.
2. Проверить траекторию открывания дверцы.
3. Оставить технологический зазор около трубы.
4. Закрепить раму люка независимо от канализации.
5. До облицовки повторить тест снятия крышки.
6. Отметить люк на исполнительной схеме.

Как сохранить герметичность крышки

Запах после монтажа чаще связан не с самим люком, а с грязным, перекошенным или повреждённым уплотнением ревизии. Крышку закрывают по инструкции, без чрезмерного усилия.

• очистить резьбу и посадочную поверхность;
• проверить кольцо на порезы и затвердевание;
• установить кольцо без перекручивания;
• затянуть крышку равномерно;
• после пролива проверить влагу и запах;
• не заклеивать крышку насмерть силиконом.

Как проверить готовый доступ

1. Открыть декоративный люк одной рукой.
2. Полностью снять крышку ревизии.
3. Поставить ёмкость под возможный остаток стоков.
4. Ввести безопасный гибкий щуп в нужном направлении.
5. Вернуть крышку и выполнить максимальный бытовой пролив.
6. Осмотреть стыки сухой салфеткой.
7. Проверить люк после укладки чистовой плитки.

Как безопасно открыть ревизию при засоре

За крышкой может стоять столб загрязнённой воды. Не выкручивайте её резко и не располагайте лицо напротив отверстия.

• остановить подачу воды во всей обслуживаемой ветви;
• надеть перчатки и защитить глаза;
• подготовить низкую ёмкость и впитывающий материал;
• ослаблять крышку постепенно;
• не смешивать кислотные и щелочные средства;
• сообщить мастеру, если химия уже заливалась;
• не использовать вращающуюся машину без навыка.

Чем прочищать пластиковую трубу

Для бытовой системы используют подходящий гибкий трос, штанги или гидродинамическое оборудование с насадкой, разрешённой для материала трубы. Острые самодельные наконечники способны пробить стенку или застрять в фасонной детали.

В инструкции Wavin для PVC-U рекомендуются гибкие или роликовые штанги; заострённые буровые металлические насадки не рекомендуются. Перед возвратом пробки производитель советует очистить сопрягаемые поверхности. Источник: Wavin OsmaDrain Product & Installation Manual.

Почему засор возвращается после прочистки

• провис трубы образует участок со стоящей водой;
• неправильный уклон оставляет твёрдые загрязнения;
• резкий поворот задерживает мусор;
• в трубу попадают салфетки, жир или строительные остатки;
• корни проникли в наружный участок;
• стык смещён внутрь и цепляет загрязнения;
• диаметр или вентиляция системы не соответствуют проекту.

После повторного засора полезна видеодиагностика от ревизии до следующей точки доступа. Она помогает отличить эксплуатационную пробку от дефекта трассы.

Ошибки при устройстве ревизии

• выбирать люк точно по размеру пробки;
• размещать крышку вплотную к стене;
• не учитывать направление троса;
• оставлять трубу без опор после врезки;
• прятать люк за мебелью или сантехникой;
• заливать штатное соединение герметиком;
• закрывать отделку до пролива и проверки;
• не фотографировать скрытую трассу.

Короткий вывод

Хороший ревизионный доступ — это совместимая фасонная деталь, правильное направление прочистки, полноразмерный люк и рабочее пространство перед ним. До облицовки нужно снять крышку, ввести инструмент, проверить уклон и выполнить пролив. Если доступ существует только визуально, при первом серьёзном засоре стену придётся разбирать.
