Профильная труба для навеса: как выбрать сечение и толщину стенки

Готовая таблица из интернета или онлайн-калькулятор полезны лишь для предварительного сравнения. Окончательные сечение, толщина стенки, узлы, фундамент и связи должен проверить конструктор. Особенно это важно для навеса рядом с домом, парковкой, проходом и местом, где возможен сход снега.

Что называют профильной трубой

В строительстве навесов обычно используют замкнутые сварные квадратные и прямоугольные стальные профили. В маркировке указывают наружные размеры сторон и толщину стенки, например условная запись 80 × 80 × 3 означает квадратный профиль с наружной стороной 80 мм и номинальной стенкой 3 мм. Но одной геометрии мало: нужны документ на продукцию, марка стали и фактические свойства партии.

ГОСТ 30245 описывает область применения так:

«Профили предназначены для строительных стальных конструкций».

Стандарт содержит сортамент и справочные геометрические характеристики. Он не выбирает трубу за проектировщика. Несущая способность зависит от расчётной схемы, длины элемента, способа закрепления, нагрузки и устойчивости.

Почему размер трубы не равен прочности навеса

У квадратного профиля одинаковая геометрия по двум главным направлениям. Прямоугольный профиль сопротивляется изгибу по-разному: высокая сторона обычно должна быть ориентирована в плоскости основного изгиба, если именно так принято в расчёте. Развернув балку на 90°, можно резко изменить жёсткость, хотя масса и маркировка останутся теми же.

Толщина стенки влияет на площадь металла, местную устойчивость, качество сварного узла и запас на коррозию. Но увеличение стенки не исправит неудачную схему без связей или слишком длинный свободный пролёт.

На работу каркаса влияют:

• расстояние между стойками;
• высота и закрепление колонн;
• пролёт балки или фермы;
• шаг прогонов;
• угол и форма ската;
• тип кровельного материала;
• снеговые мешки у стены или перепада высот;
• ветровой отсос и открытость сторон;
• жёсткость узлов и наличие раскосов;
• фундамент и грунт;
• сварка, болты и качество изготовления;
• коррозионная среда.

Если изменить один параметр, прежний подбор трубы может стать недействительным.

Какие нагрузки нужно учитывать

Главная ошибка — считать только собственный вес кровли. Для лёгкого поликарбоната он невелик, но снеговая нагрузка остаётся. Ветер может давить на скат и одновременно пытаться оторвать кровлю или поднять весь навес. У стены дома возникают зоны перераспределения снега, а водосток способен образовать наледь.

СП 20.13330.2016 устанавливает порядок назначения нагрузок и их сочетаний для расчёта по предельным состояниям. В проекте рассматривают как минимум:

• постоянный вес металла, кровли, обрешётки и водостока;
• снег с учётом района, формы и уклона;
• ветер, включая отсос;
• временную монтажную и эксплуатационную нагрузку;
• возможное обледенение, если оно применимо;
• неравномерность и неблагоприятные сочетания;
• температурные деформации длинного каркаса;
• случайную нагрузку от обслуживания только при предусмотренном доступе.

Нельзя снижать снеговую нагрузку только потому, что кровля гладкая. Снег слёживается, задерживается у стены и перераспределяется ветром.

Что измерить до расчёта

Сделайте схему участка сверху и сбоку. Зафиксируйте не «примерно шесть метров», а расстояния между осями опор и отметки высоты.

Исходные данные:

• длина и ширина навеса;
• свободные пролёты всех балок;
• высота стоек;
• односкатная, двухскатная, арочная или ферменная схема;
• угол ската;
• шаг прогонов;
• материал и масса кровли;
• расположение относительно дома и более высокой крыши;
• снеговой и ветровой район;
• тип грунта и глубина промерзания;
• способ крепления стоек к фундаменту;
• наличие боковых экранов и будущего остекления;
• водосток и направление схода снега.

Будущие изменения учитывают сразу. Открытый навес, который позже зашили стенами, получает другую ветровую схему. Солнечные панели добавляют вес, точки крепления и аэродинамические усилия.

Какую роль выполняют разные элементы

Таблица показывает логику, но не содержит универсальных размеров. Две стойки одного сечения могут иметь разную расчётную длину из-за раскосов и способа закрепления.

Односкатный навес из профильной трубы

Односкатная схема проста визуально, но не обязательно проста расчётно. Если высокая сторона крепится к дому, нельзя считать стену бесконечно жёсткой: нужно знать материал основания и узел крепления. Газобетонная облицовка, утеплитель и навесной фасад сами по себе не являются надёжной опорой для расчётного усилия.

Уклон выбирают по кровельному материалу и водоотводу. Малый уклон увеличивает риск задержки воды и снега, слишком большой меняет ветровое воздействие и высоту стоек. Прогоны располагают с шагом, который допускает производитель листа.

Для отдельно стоящей схемы важны продольные и поперечные связи. Прямоугольную трубу прогонов ориентируют высокой стороной по расчётной плоскости изгиба и защищают открытые торцы от воды.

Двухскатная и арочная схемы

Двухскатный навес удобен для симметричного водоотвода, но конёк и распорные усилия требуют понятных узлов. Если половины собраны неточно, одна сторона начинает работать больше другой.

Арочный навес нельзя рассчитывать как прямую балку только по длине хорды. Гибка меняет геометрию профиля, может уменьшить стенку на внешнем радиусе и создавать остаточные напряжения. Радиус должен соответствовать возможностям трубы и кровельного материала. Самодельные надрезы с последующей заваркой превращают непрерывный профиль в ряд ослабленных зон.

Как читать маркировку и документы

Попросите у поставщика документ о качестве. Сверьте:

• наружные размеры;
• номинальную толщину стенки;
• марку стали;
• стандарт или технические условия изготовления;
• длину и допуски;
• состояние поверхности;
• наличие продольного шва;
• массу метра и справочные характеристики;
• защитное покрытие, если оно заводское.

Измерение штангенциркулем по торцу полезно, но краска, цинк и заусенец искажают результат. Для ответственного каркаса входной контроль задают в проекте, а не ограничивают одним измерением случайного обрезка.

Труба мебельного или общего назначения с похожими размерами не автоматически равна строительному профилю по документам и свойствам.

Как выполняют предварительный подбор

Предварительный алгоритм нужен, чтобы сравнить схемы до расчёта:

1. Определить габариты, форму и шаг опор.
2. Найти климатические нагрузки для места строительства.
3. Собрать постоянный вес кровельного пирога.
4. Задать расчётную схему балок, ферм, стоек и связей.
5. Получить усилия и прогибы для неблагоприятных сочетаний.
6. Выбрать пробные сечения по сортаменту.
7. Проверить прочность, общую и местную устойчивость.
8. Проверить предельные перемещения и вибрацию.
9. Рассчитать сварные или болтовые соединения.
10. Передать усилия на опоры и фундамент.
11. Назначить защиту от коррозии и водоотвод.

СП 16.13330 требует принимать схемы, обеспечивающие «прочность, устойчивость и пространственную неизменяемость» конструкции. Поэтому выбор только по напряжению в одной балке неполон: устойчивость и связи столь же важны.

Что дают онлайн-калькуляторы

Калькулятор может сравнить прогиб прямой балки при заданной распределённой нагрузке. Он полезен, если пользователь понимает единицы, ось профиля, закрепление и сочетание нагрузок.

Он не заменяет проект, если:

• навес примыкает к высокой стене;
• есть снеговой мешок;
• применена ферма с эксцентричными узлами;
• стойки высокие и без связей;
• кровля арочная;
• нагрузка передаётся на существующую отмостку;
• планируется остекление;
• результат не проверяет сварные швы и анкеры.

Особенно опасна ошибка в единицах. Килоньютон, килограмм-сила и килограмм массы нельзя подставлять как одно число. Момент инерции может быть дан в сантиметрах в четвёртой степени, а расчёт выполнен в миллиметрах.

Практический пример постановки задачи

Планируется односкатный автомобильный навес 6 × 4 м рядом с домом. Владелец знает только, что хочет четыре стойки и поликарбонат. Этого недостаточно для заказа трубы.

До расчёта выясняют высоту крепления, реальный пролёт шестиметровой стороны, возможность промежуточных опор, снеговой район, уклон, шаг прогонов по паспорту листа, материал стены и грунт. Если добавить две стойки или перейти на ферму, усилия и требуемые профили изменятся. Если навес оставить открытым, ветровая схема одна; после боковой зашивки — другая.

Проверяемый результат — комплект с размерами элементов, ориентацией прямоугольных профилей, узлами, анкерами, сварными швами, связями и фундаментами. Фраза «возьмём трубу 60 × 40» результатом расчёта не является.

Толщина стенки и сварка

Тонкую стенку сложнее сварить без прожога и деформации. При этом увеличение катета шва не всегда повышает надёжность: тепло может ослабить кромку, а усилие должно передаваться через понятный узел. Сварщик выполняет технологию, заданную проектом, на очищенном металле и с подходящими материалами.

Закрытый профиль корродирует и снаружи, и изнутри, если в него попадает вода. Торцы закрывают конструктивно, но не запирают влагу в уже мокрой трубе. В нижних узлах продумывают отвод воды, а покрытие восстанавливают после сварки.

Не сваривайте оцинкованный профиль без технологии удаления покрытия в зоне шва, вентиляции и средств защиты. Пары цинка опасны, а повреждённая защита требует восстановления совместимой системой.

Основание и анкеры

Даже правильно выбранная труба не спасёт слабое основание. Стойка передаёт не только вертикальную силу, но и момент, сдвиг и отрыв от ветра. Тонкая пластина может выгнуться, а анкеры у края бетона — выколоть участок.

Нельзя считать декоративную плиту, отмостку или старую стяжку готовым фундаментом. Проектировщик проверяет грунт, морозное пучение, размеры бетонной опоры, армирование, закладную пластину и положение анкеров.

Если стойку заглубляют и бетонируют напрямую, оценивают коррозию на границе воздуха, грунта и бетона, а также ремонтопригодность. Универсального узла нет.

Контроль изготовления и монтажа

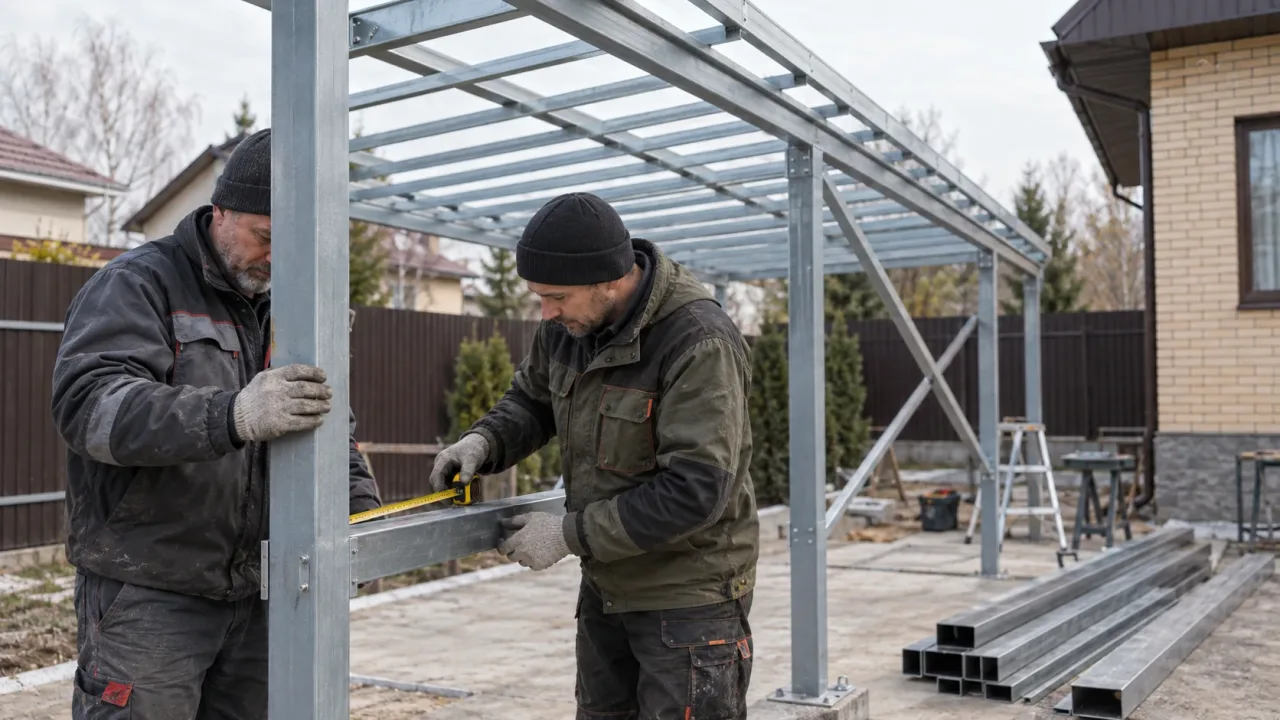

До подъёма каркаса проверьте размеры по диагоналям и геометрию ферм на ровном стапеле. После монтажа контролируют вертикальность стоек, отметки опор, затяжку болтов и качество покрытия.

Стоп-критерии:

• профиль имеет вмятины, сильную ржавчину или раскрытый шов;
• фактическая стенка не соответствует документам;
• ферма собрана с заметным изгибом из плоскости;
• узлы не совпадают с чертежом;
• анкеры попали близко к разрушенному краю;
• стойка опирается на тонкую плитку или отмостку;
• отсутствуют предусмотренные связи;
• кровельный лист висит за пределами допустимой опоры;
• сварка выполнена прихватками вместо расчётного шва;
• конструкция заметно качается до укладки кровли.

Во время работ нужны ограждение зоны, устойчивые подмости, защита глаз и кожи, пожарный пост при сварке и запрет находиться под поднятым каркасом. Монтаж крупного навеса в одиночку недопустим.

Частые ошибки

• выбирать трубу только по ширине навеса;
• копировать размеры из другого климатического региона;
• не учитывать снеговой мешок у стены;
• поворачивать прямоугольную балку слабой осью;
• заменять связи более толстой стойкой;
• менять шаг опор после расчёта;
• покупать металл без документа о качестве;
• занижать стенку ради удобной цены;
• опирать стойки на отмостку;
• забывать про ветровой отрыв;
• заваривать арку множеством надрезов без проверки;
• закрывать мокрые торцы;
• крепить поликарбонат с шагом «на глаз»;
• считать онлайн-калькулятор проектом.

Рациональный выбор профильной трубы начинается с схемы и нагрузок. Когда они определены, сортамент позволяет подобрать эффективный профиль; до этого любое конкретное сечение остаётся догадкой.
