Уклон односкатного навеса из профнастила: расчёт на метр

Короткий ответ: какой уклон делать

Для навеса нельзя взять единственную универсальную цифру. У разных профилей отличаются высота волны, жёсткость, капиллярная канавка и инструкция монтажа. Угол, который допустим для несущего листа на рассчитанной системе, может оказаться неприемлемым для низкого стенового профиля.

Практический порядок такой:

• выбрать кровельный профлист и получить актуальную инструкцию производителя;
• определить минимальный разрешённый угол;
• проверить несущую схему по снегу и ветру;
• пересчитать угол в перепад по высоте;
• убедиться, что вода уходит в желоб, а верхняя отметка помещается под карнизом дома;
• назначить нахлёсты, герметизацию и шаг опор для принятого угла.

Grand Line отдельно предупреждает:

«При углах наклона ската менее 20° рекомендуется дополнительная герметизация продольного и поперечного стыка».

Это не означает, что любой профиль можно укладывать на любой малый угол после нанесения герметика. Сначала должна быть допустима сама кровельная система.

Какие исходные данные нужны

Перед расчётом запишите:

1. Горизонтальную длину ската от верхней до нижней опоры.
2. Полную длину листа и наличие поперечных стыков.
3. Марку, толщину и рабочую ширину профнастила.
4. Минимальный угол из инструкции именно этого изделия.
5. Снеговой и ветровой район, открытость участка.
6. Возможный сход снега с основной крыши.
7. Шаг прогонов и расчётное сечение каркаса.
8. Верхнюю и нижнюю доступные отметки.
9. Размер желоба и направление организованного стока.

Длина ската для расчёта перепада — горизонтальная проекция, а не длина наклонного листа. На небольшом угле разница кажется малой, но на длинном навесе ошибка уже влияет на верхнюю отметку и раскрой стоек.

Формулы перевода угла в сантиметры на метр

Если угол известен в градусах, перепад вычисляют так:

Перепад на 1 м = tan(угол) × 100 см.

Если известны высоты верхней и нижней опоры:

Уклон в процентах = перепад высот / горизонтальная длина × 100%.

Один процент уклона означает 1 см перепада на каждый метр. Но проценты и градусы не равны: 10° — это примерно 17,6%, а не 10%.

Значения округлены. Для разметки каркаса считают по фактической горизонтальной длине и контролируют отметки нивелиром.

Расчётный пример

Горизонтальная проекция навеса — 3,6 м. Выбранная инструкция допускает применение профлиста при 12°, а расчёт каркаса и условия примыкания это значение не ограничивают.

1. Находим тангенс 12°: приблизительно 0,213.
2. Умножаем 3,6 м на 0,213: получаем 0,765 м.
3. Значит, верхняя опора должна быть примерно на 76,5 см выше нижней.

Если нижняя кромка запланирована на отметке 2,25 м, верхняя получится около 3,02 м без учёта толщины несущих элементов и кровельного пирога. Эти размеры надо проверить по месту: не перекрывает ли навес окно, помещается ли примыкание под свесом и остаётся ли безопасная высота прохода.

Нельзя просто разделить 76,5 см на длину наклонного листа. Базой является горизонтальная проекция.

Как найти длину ската и заказать листы

После расчёта перепада можно определить геометрическую длину ската. Для прямоугольного треугольника используют теорему Пифагора: квадрат длины ската равен сумме квадратов горизонтальной проекции и перепада. В примере с проекцией 3,6 м и перепадом 0,765 м длина получается около 3,68 м.

К этому размеру нельзя автоматически прибавлять случайные 20–30 см. Отдельно учитывают верхнее примыкание, карнизный свес и положение желоба по монтажной инструкции. Чрезмерный свес может прогибаться и дребезжать, слишком короткий направит воду на торец каркаса.

Перед заказом листов составьте разрез с четырьмя размерами:

• горизонтальная проекция между опорами;
• расчётный перепад;
• наклонная длина от верхней до нижней опоры;
• полная длина листа со штатными свесами и примыканиями.

Если скат длиннее доступного листа, заранее разместите поперечный стык над прогоном. Покупка коротких листов без схемы часто приводит к стыку в воздухе или лишнему ряду обрешётки уже после сварки каркаса.

Как проверить существующий каркас

У уже сваренного навеса измеряют не только крайние высоты. Лазерной плоскостью проверяют каждый прогон: локальный подъём создаст место, где вода задерживается перед препятствием, а провал даст заметную волну листа. Контрольную рейку или шнур прикладывают вдоль направления стока, не поперёк волн профнастила.

Порядок проверки:

1. Измерить отметки верхней и нижней опоры в нескольких линиях.
2. Сравнить перепады слева, по центру и справа.
3. Проверить, лежат ли прогоны в одной плоскости.
4. Измерить диагонали прямоугольного ската.
5. Убедиться, что нижняя балка не образует обратный уклон к стене.
6. Провести пробный пролив до монтажа внутренней отделки, если конструкция уже покрыта.

Если вода стоит локальной лужей, увеличение общего угла на бумаге не исправит неровную опорную плоскость. Сначала выравнивают каркас разрешённым проектом способом.

Что влияет на допустимый минимум

Производители часто требуют усиленной герметизации при малом уклоне. Герметик берут совместимый с покрытием; бытовой силикон или монтажная пена не заменяют предусмотренную ленту и правильный нахлёст.

Уклон и снеговая нагрузка

Более крутой скат обычно лучше отводит воду, но снег не обязательно полностью сходит сам. На шероховатом или загрязнённом покрытии он удерживается, а у стены образуется занос. Слишком крутой навес дополнительно повышает верхнюю стойку и парусность.

Поэтому угол не назначают единственной мерой против снега. Конструктор проверяет:

• вес покрытия и каркаса;
• нормативную снеговую нагрузку;
• коэффициент формы кровли;
• снеговой мешок у стены или перепада высот;
• нагрузку от схода с соседней крыши;
• ветровое давление и отсос;
• прогиб листа и прогонов.

Если над входом или автомобилем возможен лавинообразный сход, отдельно проектируют снегозадержание либо меняют взаимное расположение кровель. Самодельное увеличение угла без расчёта может перенести проблему на крепления и фундамент стоек.

Как применить расчёт на объекте

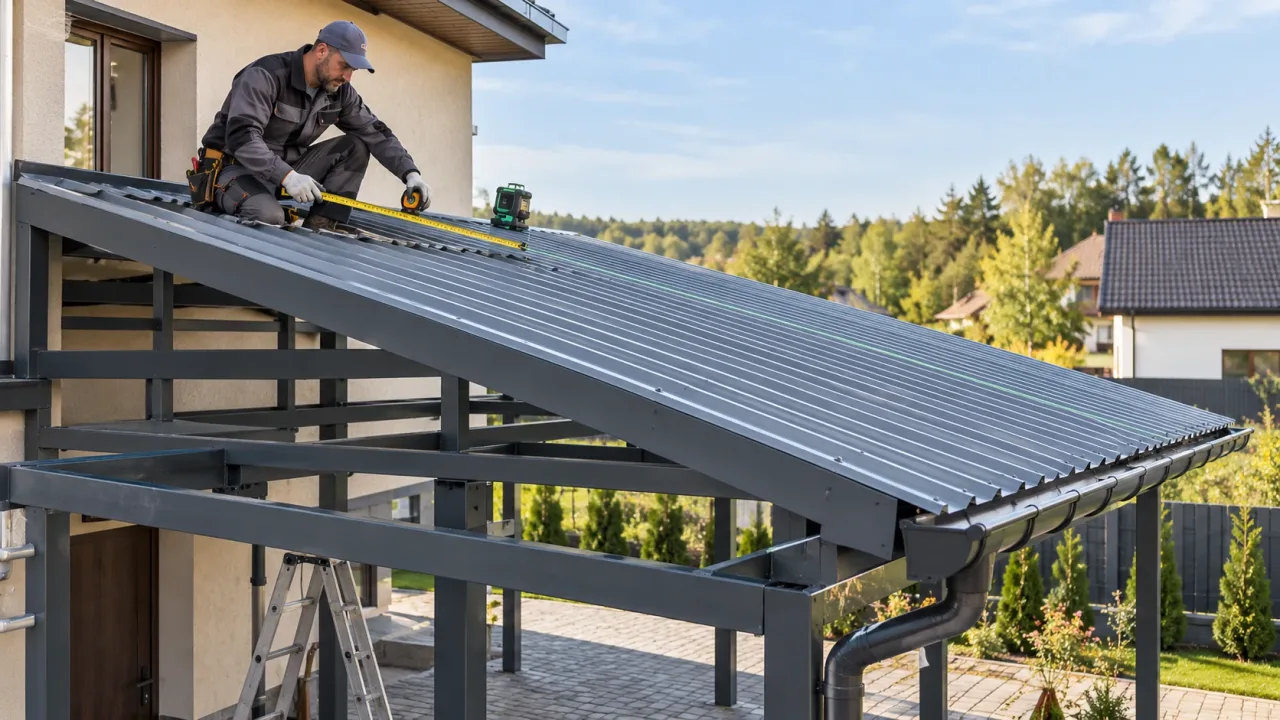

Сначала отметьте чистую нижнюю кромку — с учётом желоба и безопасной высоты. Затем лазерным уровнем перенесите верхнюю отметку. Натяните контрольный шнур по крайним элементам и измерьте промежуточные точки.

До заказа листов проверьте диагонали каркаса. Прямоугольный скат должен иметь равные диагонали; иначе край листа уйдёт относительно карниза, а попытка выровнять его нахлёстом исказит стыки. Листы ориентируют по линии карниза, а не по случайно кривой стене.

Контроль после монтажа:

• все листы имеют одинаковый свес;
• поперечные стыки обращены так, чтобы верхний лист перекрывал нижний;
• продольные соединения собраны по направлению монтажа производителя;
• саморезы стоят перпендикулярно поверхности и не пережали шайбы;
• металлическая стружка удалена;
• вода не задерживается у примыкания и в желобе;
• каркас не имеет видимого прогиба.

Нахлёсты и герметизация

Чем меньше уклон, тем критичнее ошибки в соединениях. Если длины одного листа не хватает, поперечный нахлёст выполняют только над опорой и в размере, заданном инструкцией. На пологом скате он обычно больше, чем на крутом. Продольный нахлёст зависит от геометрии профиля; капиллярная канавка должна быть накрыта соседним листом.

Бутилкаучуковую ленту размещают в указанной производителем зоне, чтобы она работала вместе с крепежом. Не заполняйте ею канал стока случайным образом. Отверстия и саморезы не располагают на краю без опоры.

Водосток и край навеса

Расчётный уклон доводит воду до карниза, но дальше её должен принять желоб. Его собственный продольный уклон направляют к воронке; это другая величина, не связанная напрямую с углом кровельного ската. Желоб ставят так, чтобы поток попадал внутрь, а сходящий снег не вырывал крепления.

На длинном навесе проверяют пропускную способность желоба и число воронок. Вода не должна переливаться к фундаменту стоек или на дорожку, где зимой образуется лёд. Выпуск трубы отводят в предусмотренную систему, а не под ближайшую опору.

После сильного дождя осмотрите нижнюю сторону: мокрые следы у продольных стыков указывают на ошибку сборки, а вода у стены — на проблему примыкания. Герметизацию ремонтируют после поиска пути протечки, а не покрывают мастикой всю поверхность.

Ошибки и стоп-критерии

• принимать 10 см на метр за 10°;
• считать перепад по наклонной длине листа;
• брать минимальный угол из статьи, не проверив паспорт профиля;
• использовать стеновой лист как кровельный без разрешения производителя;
• надеяться, что герметик исправит слишком малый уклон;
• не учитывать снег с основной крыши;
• делать поперечный стык между прогонами;
• крепить листы к непросчитанному каркасу;
• оставлять стружку на полимерном покрытии;
• монтировать мокрую кровлю, работать без страховки или ходить между опорами.

Если навес примыкает к жилому дому, перекрывает вход, имеет большой пролёт или находится в снеговом/ветровом районе с высокими нагрузками, расчёт каркаса поручают специалисту. Правильный уклон — это не одна цифра, а согласованная геометрия покрытия, опор, стыков и водостока.
