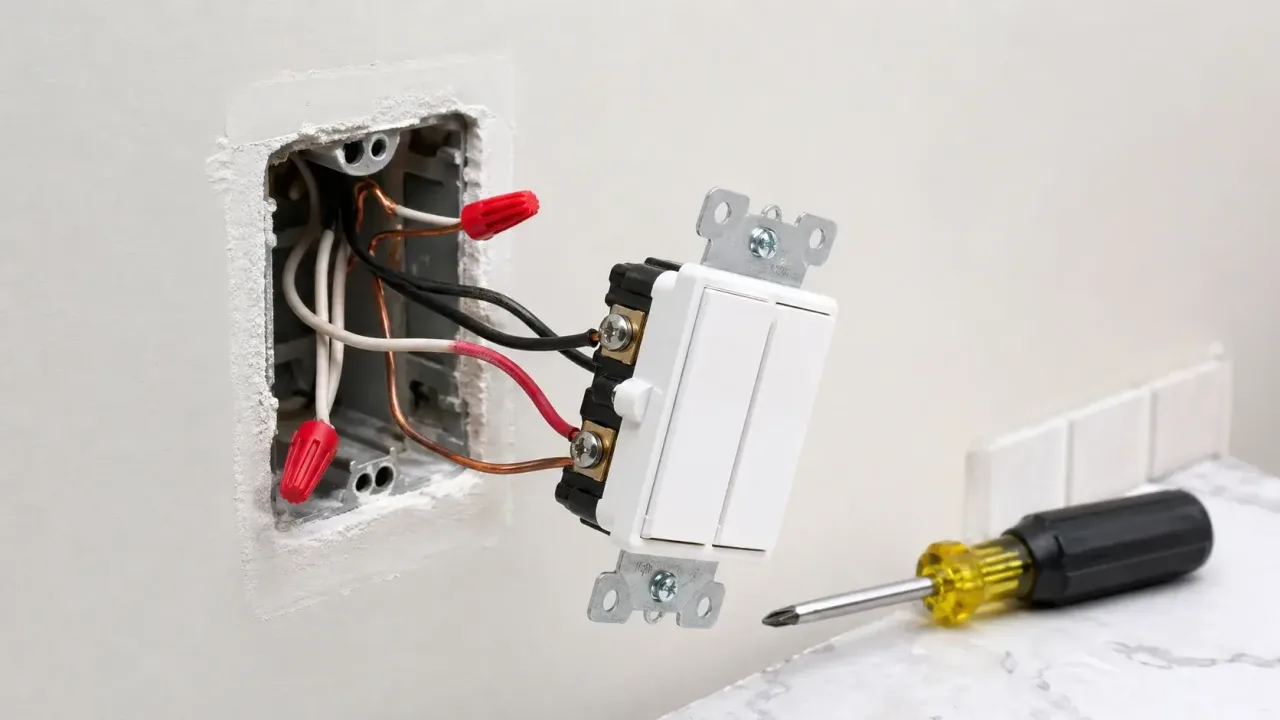

Схема подключения выключателя двухклавишного

Обычный двухклавишный выключатель управляет двумя группами освещения из одного места. На его общий вход L или COM приходит фазный проводник, а с двух выходных клемм уходят две переключаемые фазы — по одной на каждую группу светильника. Рабочий ноль N и защитный проводник PE через обычный выключатель не пропускают: они идут к светильнику по своей части схемы.

Логика цепи выглядит так:

• защитный аппарат линии → общий вход выключателя;
• первая клавиша → первая группа ламп;
• вторая клавиша → вторая группа ламп;
• N → общий нулевой контакт светильника;
• PE → защитный контакт корпуса оборудования класса I.

Цвет изоляции помогает читать правильно выполненный проект, но не доказывает назначение старого или переделанного провода. Подтверждать фазу и отсутствие напряжения нужно подходящим измерительным прибором и безопасной процедурой.

Эта статья объясняет схему и контроль монтажа. Работа внутри коробки 230 В опасна. Если вы не умеете безопасно обесточивать линию, проверять отсутствие напряжения и оценивать состояние проводки, остановитесь на маркировке кабелей и пригласите квалифицированного электрика.

Чем обычный двухклавишный выключатель отличается от проходного

Две клавиши не означают управление светом из двух мест. Обычный аппарат содержит два независимых однополюсных выключателя с общим входом или с двумя входами, которые объединяют по допустимой схеме производителя. Каждая клавиша просто замыкает или размыкает свою группу.

Проходной двухклавишный механизм устроен сложнее: каждая секция переключает общий контакт между двумя направлениями. У него больше клемм, а на корпусе обычно нанесены пары стрелок или отдельная схема. Такой аппарат используют вместе со вторым проходным переключателем.

Проверьте перед покупкой:

• сколько клемм у механизма;
• есть ли маркировка L, COM, 1, 2 или стрелки;
• нарисована ли схема на задней стороне;
• рассчитан ли аппарат на нужное напряжение и тип нагрузки;
• допускает ли он одножильные или многопроволочные жилы;
• нужен ли нейтральный провод для подсветки или электронной функции.

Управление двумя группами из нескольких мест раскрыто отдельно в материале о двух проходных выключателях на две лампочки. Переносить оттуда соединения на обычный трёхклеммный механизм нельзя.

Что должна показывать правильная схема

Хорошая схема — не рисунок трёх цветных линий, а описание функций. Для каждой жилы должно быть понятно:

1. откуда она приходит;
2. каким защитным аппаратом отключается;
3. к какой клемме присоединяется;
4. куда уходит;
5. какую нагрузку питает;
6. где проходит N и PE;
7. какой кабель и соединение предусмотрены проектом.

Если на картинке показан только выключатель, но нет распределительной коробки, светильника, защитного аппарата и PE, это упрощённая логическая схема. Она помогает понять контакты, но не является готовым проектом для конкретного дома.

Провода к двум группам могут соединяться в распределительной коробке, глубоком подрозетнике или клеммном отсеке светильника — зависит от способа разводки. Нельзя слепо искать «коробку под потолком», если сеть выполнена лучевой или безраспаечной.

Почему выключатель должен разрывать фазный проводник

При разомкнутой клавише патрон и внутренняя часть светильника не должны оставаться соединёнными с фазой через неправильно установленный выключатель в нулевом проводнике. Пункт 6.6.28 ПУЭ, глава 6.6 требует устанавливать однополюсные выключатели в цепи фазного проводника в соответствующих однофазных сетях с заземлённой нейтралью.

Это не означает, что выключенная клавиша делает светильник безопасным для ремонта. Напряжение снимают защитным аппаратом линии и подтверждают измерением. Клавиша может быть неисправна, схема — переделана, а соседняя линия — ошибочно заведена в ту же коробку.

Действующий ГОСТ Р 50571.5.51-2013 в реестре Росстандарта устанавливает общие правила выбора и монтажа электрооборудования низковольтных установок с учётом безопасности и внешних воздействий. Конкретное устройство дополнительно монтируют по его паспорту.

Какие элементы входят в схему двух групп света

Минимально нужно учитывать:

• групповой защитный аппарат;
• кабель питания;
• двухклавишный выключатель;
• два выходных проводника к группам;
• рабочий ноль;
• защитный проводник, если он предусмотрен системой и требуется оборудованию;
• соединительные клеммы и коробки;
• светильник или две отдельные группы светильников.

Группа не обязательно равна одной лампе. Первая клавиша может включать два рожка люстры, вторая — три; либо одна управляет основным светом, другая подсветкой. Суммарная нагрузка каждой секции должна укладываться в характеристики механизма, а тип ламп — соответствовать допустимой нагрузке. У LED-драйверов важен не только рабочий ток, но и пусковые процессы; это проверяют по документации производителя.

Не увеличивайте номинал автомата ради того, чтобы выключатель «перестал выбивать». Автомат защищает линию и выбирается по кабелю и проекту, а не по желанию подключить больше ламп.

Как безопасно отключить линию

Перевести клавиши в положение «выключено» недостаточно. До касания проводников нужно отключить соответствующий аппарат в щите, исключить его случайное включение и проверить отсутствие напряжения на всех доступных жилах.

Безопасная последовательность для квалифицированного исполнителя включает:

1. определить нужную линию по схеме и маркировке щита;
2. отключить её защитным аппаратом;
3. предупредить жильцов и исключить повторное включение;
4. проверить исправность двухполюсного указателя на известном источнике;
5. проверить отсутствие напряжения между всеми значимыми парами проводников;
6. повторно проверить указатель на известном источнике;
7. только после этого переходить к демонтажу.

Одна неоновая отвёртка не подтверждает отсутствие напряжения: результат зависит от контакта, условий и конструкции прибора. Бесконтактный индикатор полезен для предварительного поиска, но тоже не заменяет подтверждённую процедуру.

Официальные Правила по охране труда при эксплуатации электроустановок адресованы профессиональной работе и подчёркивают формализованный характер электрической безопасности. Для владельца дома практический вывод прост: если нет навыка безопасной проверки, монтаж следует передать специалисту.

Когда работу нельзя продолжать самостоятельно

Остановитесь, если обнаружили:

• оплавленную изоляцию или почерневшую клемму;
• алюминиевые жилы, соединённые с медными без подходящего решения;
• тканевую или хрупкую старую изоляцию;
• несколько линий в одной коробке, которые отключаются разными автоматами;
• отсутствие понятного PE у металлического светильника;
• проводники без запаса, которые ломаются при изгибе;
• влагу в подрозетнике;
• нестандартный электронный выключатель без схемы;
• несоответствие числа жил задуманной функции;
• напряжение после отключения предполагаемой линии.

Не пытайтесь «найти автомат» последовательным касанием оголённых жил. Не объединяйте неизвестные нули и не используйте PE как рабочий проводник. Эти ошибки создают риск поражения током, некорректной работы защиты и нагрева соединений.

Как читать маркировку клемм

У распространённого обычного двухклавишного выключателя три рабочих клеммы:

• L или COM — общий вход фазы;
• 1 или стрелка — выход первой клавиши;
• 2 или вторая стрелка — выход второй клавиши.

Но расположение различается. Общий вход бывает сверху, снизу или сбоку. Две соседние клеммы не всегда являются выходами: у проходного или подсвечиваемого устройства назначение может быть иным.

Перед снятием старого механизма:

1. сфотографируйте клеммы крупно;
2. запишите маркировку аппарата;
3. поставьте бирку на подтверждённый общий проводник;
4. отдельно подпишите две отходящие группы;
5. не полагайтесь на положение провода «слева» или «справа»;
6. найдите инструкцию именно к модели нового выключателя.

Schneider Electric поясняет, что «2 gang» означает две секции на одной панели, каждая из которых управляет своей цепью; управление одной цепью из двух мест относится к другой функции — «2 way». Это различие приведено в официальном разъяснении производителя.

Логическая схема обычного выключателя

Если линия уже спроектирована и проверена, путь проводников можно описать без привязки к цвету:

1. фазный проводник после защиты приходит в распределительный узел;
2. оттуда он подаётся на общий вход L выключателя;
3. контакт первой клавиши соединяет L с выходом первой группы;
4. контакт второй клавиши соединяет L с выходом второй группы;
5. два выходных проводника возвращаются к светильнику;
6. N из питающей линии соединяется с нулевым проводником светильника;
7. PE непрерывно идёт к защитному контакту корпуса, если он требуется.

В выключатель обычной механической конструкции N не заводят. Исключения — устройства с подсветкой, электронные, сенсорные или умные механизмы, которым может требоваться нейтраль. Их подключают только по паспорту.

Если у механизма два отдельных входа L1 и L2, нельзя автоматически ставить случайную перемычку. Сначала проверьте инструкцию: секции могут быть рассчитаны на раздельные цепи, а объединение допустимо не во всех сценариях.

Можно ли определить провода по цвету

В новой правильно выполненной сети цветовая идентификация должна соответствовать проекту и стандартам. Но на реальном объекте встречаются старые кабели, выцветшая изоляция, использованные не по назначению жилы и наращивания внутри стены. Поэтому фраза «синий всегда ноль, коричневый всегда фаза» не является методом проверки.

Правильный подход:

• изучить схему и бирки;
• проследить кабель визуально в доступных точках;
• выполнить измерения подходящим прибором при контролируемом включении и последующем безопасном отключении;
• промаркировать подтверждённые жилы;
• зафиксировать результат для будущего обслуживания.

Измерения на включённой сети относятся к опасным работам. Их должен выполнять человек с квалификацией и инструментом, рассчитанным на соответствующую категорию измерений. Не зажимайте мультиметр в режиме измерения тока между фазой и нулём — это создаёт короткое замыкание.

Подготовка жил и клемм

Длину снятия изоляции, допустимое сечение и тип жилы определяет инструкция механизма. Слишком короткий зачищенный участок может не попасть под прижим, слишком длинный оставит открытую медь. Многопроволочную жилу оконцовывают способом, разрешённым производителем; лужение припоем под винтовым зажимом обычно не заменяет подходящий наконечник.

Перед подключением проверьте:

• медь не надрезана при зачистке;
• на жиле нет нагара и глубокой коррозии;
• клемма не повреждена;
• провод входит прямо, без петли вокруг корпуса;
• открытая часть после зажима не выступает;
• изоляция не попала под контактную площадку;
• радиус изгиба позволяет уложить механизм без сильного давления.

В одну клемму нельзя вводить две жилы, если конструкция не допускает этого прямо. Случайная скрутка возле механизма создаёт дополнительное слабое соединение. Разветвление выполняют подходящей клеммой в доступном объёме коробки по проекту.

Последовательность подключения подготовленной линии

Этот порядок относится к ситуации, когда назначение жил уже подтверждено, линия обесточена, а аппарат выбран по проекту.

1. Сравните схему на новом механизме со старым и документацией.
2. Подготовьте длину жил без лишних надрезов.
3. Подключите подтверждённый фазный вход к L/COM.
4. Подключите выход первой группы к соответствующей клемме.
5. Подключите выход второй группы ко второй клемме.
6. Проверьте каждый зажим лёгким контролируемым натяжением.
7. Уложите жилы плавными изгибами.
8. Закрепите механизм ровно, не пережимая кабель распорными лапками.
9. Установите рамку и клавиши по инструкции.
10. До включения повторно осмотрите коробку и светильник.

Рабочий ноль и PE не подключают к свободной клемме выключателя «чтобы не болтались». Они должны быть соединены в предназначенных клеммах и уложены так, чтобы оставаться доступными и не касаться токоведущих частей.

Подключение люстры с двумя группами

У люстры с двумя группами обычно есть два фазных входа групп, общий рабочий ноль и, для светильника класса I, защитный контакт корпуса. Однако конкретный набор выводов смотрят в паспорте и на клеммной колодке.

Перед монтажом светильника подтвердите:

• какая жила включает первую группу;
• какая — вторую;
• где общий N;
• где PE и какой класс защиты у корпуса;
• рассчитана ли потолочная проводка и крепление на светильник;
• совместимы ли драйверы LED с выключателем и его подсветкой.

Если после замены лампы слабо мерцают при выключенных клавишах, причиной может быть подсветка выключателя, электронный драйвер или наведённое напряжение. Не ставьте случайный резистор внутри потолочной чаши. Используйте решение производителя или отключите подсветку допустимым способом.

Проверка после сборки

Перед подачей напряжения:

• закрыты все токоведущие части;
• механизм закреплён;
• ни одна жила не зажата рамкой;
• нет открытой меди;
• соединения N и PE выполнены в своих клеммах;
• светильник собран и закреплён;
• люди предупреждены о включении.

После включения линии проверьте последовательно:

1. первая клавиша включает только первую группу;
2. вторая — только вторую;
3. обе клавиши вместе включают обе группы;
4. нет треска, запаха нагрева и мерцания контакта;
5. механизм не нагревается при штатной нагрузке;
6. автомат и УЗО не срабатывают.

При треске, искрении, запахе пластика или срабатывании защиты немедленно отключите линию. Не удерживайте автомат во включённом положении и не нажимайте клавишу повторно «для проверки».

Что означают типовые неисправности

Если обе клавиши включают все лампы одновременно, вероятно, выходные группы объединены в коробке или светильнике либо перепутана клеммная схема. Если одна группа не работает, проверьте лампы, драйвер, выходную клемму и целостность соответствующего проводника.

Другие признаки:

• свет горит при выключенных клавишах — контакт подключён в обход механизма или используется не тот тип устройства;
• автомат срабатывает сразу — возможны короткое замыкание, ошибочное объединение или повреждение изоляции;
• УЗО срабатывает — возможна утечка или смешение рабочих нулей разных групп;
• механизм греется — слабый контакт, перегрузка или несовместимая нагрузка;
• LED мерцают выключенными — подсветка, электронная схема или наведённое напряжение;
• на корпусе светильника ощущается ток — эксплуатацию прекратить, проверить PE и изоляцию профессионально.

Диагностика начинается с отключения. Нельзя подтягивать винт или переставлять провод под напряжением.

Когда схема из интернета не подходит

Обычная трёхклеммная логика не применяется без изменений, если установлен:

• двухклавишный проходной или перекрёстный переключатель;
• сенсорный выключатель;
• умное реле или беспроводная клавиша;
• диммер;
• блок «розетка + выключатель»;
• импульсное реле в щите;
• система управления по шине;
• аппарат, требующий N;
• две группы от разных защитных аппаратов.

Для таких устройств нужна заводская схема конкретной модели. Если в одной рамке стоят два механизма, они не обязательно принадлежат одной цепи. Отключать и проверять нужно все возможные источники.

Правильное подключение двухклавишного выключателя подтверждается не тем, что «лампы загорелись», а тем, что фазный проводник разрывается в нужных цепях, защита и PE сохранены, клеммы не греются, а каждая группа работает независимо. Это результат, который должен проверить электрик перед закрытием скрытых соединений.
