Балансировочный клапан в системе отопления: зачем нужен и как работает

Что именно балансирует клапан

В разветвлённой системе вода идёт по пути с меньшим гидравлическим сопротивлением. Простое увеличение скорости насоса часто не решает проблему: ближние ветви получают ещё больший расход, растут шум и потребление электроэнергии. Балансировочная арматура распределяет доступный напор согласно проекту.

Клапан не заменяет расчёт мощности радиаторов, промывку забитых труб, удаление воздуха и настройку котла. Если батарея холодная из-за закрытого крана или воздушной пробки, вращение балансировочного клапана лишь маскирует неисправность.

Danfoss объясняет различие кратко: «manual balancing valves are static in operation», тогда как автоматические дают динамическую балансировку. При закрытии термостатических клапанов гидравлический режим меняется, и регулятор перепада давления компенсирует это изменение.

Ручные и автоматические варианты

Радиаторный термостат и балансировочный клапан выполняют разные задачи. Термостат регулирует температуру комнаты, изменяя поток через прибор. Балансировка создаёт условия, при которых все термостаты получают достаточный, но не избыточный перепад.

Маркировка и характеристики

Сначала смотрят условный диаметр DN и тип присоединения, затем диапазон расхода или перепада, допустимые температуру и давление, направление потока. Для ручных моделей важна пропускная способность Kvs и зависимость Kv от числа оборотов. Значение настройки нельзя переносить с клапана другой серии: одинаковые деления не означают одинаковый расход.

Проверяют паспорт:

• назначение для отопления и допустимый теплоноситель;
• DN, резьбу или фланцы;
• диапазон настройки и рабочую характеристику;
• монтажное положение;
• направление стрелки на корпусе;
• необходимость прямых участков;
• наличие дренажа и измерительных штуцеров;
• совместимость автоматического регулятора с партнёрским клапаном;
• место подключения импульсной трубки.

Выбирать только «по диаметру трубы» недостаточно. Слишком крупный ручной клапан при малом расходе работает почти закрытым, и точная настройка становится неудобной. Слишком маленький создаёт чрезмерное сопротивление даже в открытом положении.

Где устанавливают

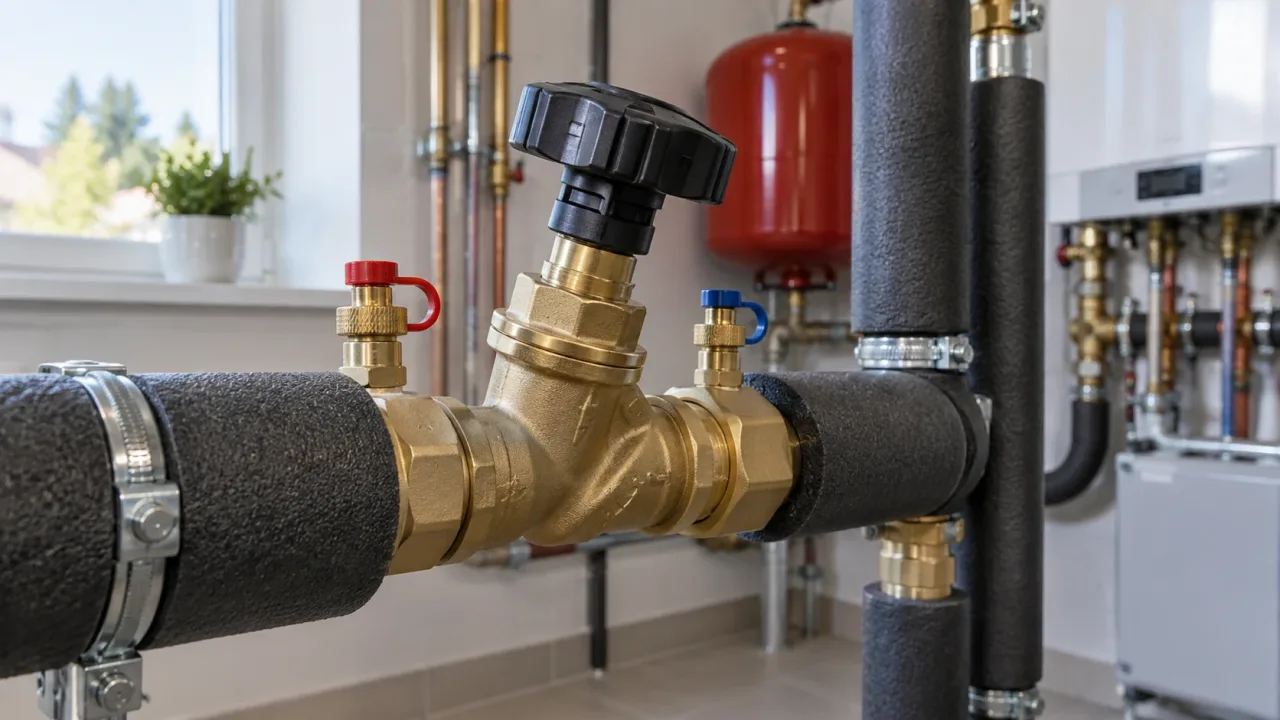

Ручной клапан часто ставят на обратной линии ветви или стояка, но конкретное место задаёт схема производителя. Автоматический комплект обычно включает регулятор перепада на обратке и партнёрский клапан на подаче, соединённые импульсной трубкой. Перепутать подачу и обратку или направление стрелки нельзя.

Арматура должна оставаться доступной для измерения, настройки и обслуживания. Её не замуровывают и не закрывают несъёмной мебелью. Рядом предусматривают место для ключа, измерительных шлангов и считывания шкалы.

Перед монтажом систему останавливают, дают ей остыть, изолируют участок и безопасно сбрасывают давление. Горячий теплоноситель способен вызвать ожог. В многоквартирном доме самовольное вмешательство в общий стояк недопустимо — работы согласуют с управляющей организацией.

Как подобрать клапан

Проектировщику нужны расчётный расход G и доступный перепад давления Δp на регулируемом участке. Для ручного клапана по ним определяют требуемую пропускную способность, затем по диаграмме конкретной модели находят настройку. Упрощённо расход связан с Kv и корнем из перепада, но единицы и плотность теплоносителя должны соответствовать паспорту.

Не рассчитывайте расход только по площади дома. Нужны тепловые нагрузки помещений, температурный график, схема труб и характеристики насоса. В системе с незамерзающей жидкостью учитывают её вязкость и плотность.

Что измерить заранее

• диаметры и материал труб;
• расчётную мощность ветви;
• температуры подачи и обратки;
• проектный расход;
• доступный перепад;
• наличие термостатических клапанов;
• режим насоса и его характеристику;
• фактические жалобы: шум, недогрев, большой перепад температур.

Если проекта нет, специалист восстанавливает расчёт и проводит измерения. Подбор по принципу «прикроем горячие батареи» может временно изменить температуры, но не подтверждает правильный расход.

Как настраивают ручной клапан

1. Промывают систему, очищают фильтры и удаляют воздух.
2. Проверяют, что все запорные краны открыты, а насос работает в расчётном режиме.
3. Выставляют термостатические клапаны в положение, предусмотренное методикой наладки.
4. Подключают измерительный прибор к штуцерам, соблюдая безопасность и полярность.
5. Измеряют перепад и определяют расход по данным производителя.
6. Поворачивают рукоятку до расчётного значения, повторяя измерение после стабилизации.
7. Фиксируют настройку и записывают её в журнал.
8. Проверяют соседние ветви, потому что изменение одной влияет на остальные.

Настройка не равна полному закрытию. Балансировочный клапан может иметь функцию отсечки, но после обслуживания должен вернуться к зафиксированной позиции. На некоторых моделях шкала показывает обороты, на других — цифровое значение; порядок читают в паспорте.

Как работает автоматическая балансировка

Когда термостаты прикрываются, общий расход уменьшается, а перепад в оставшихся открытых ветвях способен вырасти. Регулятор перепада изменяет проходное сечение и удерживает заданное давление на обслуживаемом участке. Это снижает вероятность свиста термостатов и сохраняет их рабочий диапазон.

Автоматика не является самонастраивающейся «на весь дом». Ей задают расчётный перепад или расход, правильно подключают импульсную линию и выполняют пусконаладку. Засорённая трубка, перепутанные точки отбора или неверный диапазон делают регулятор бесполезным.

Практический пример

В двухэтажном доме ближняя ветвь первого этажа быстро нагревается и шумит, а дальняя ветвь второго этажа остаётся прохладной. Сначала проверяют воздух, фильтр, положения кранов и мощность радиаторов. Затем измеряют расходы. Если первая ветвь получает больше расчётного, ручным клапаном ограничивают её по таблице производителя, после чего повторно измеряют обе ветви.

Проверяемый результат — не одинаковая температура всех радиаторов, а соответствие расчётным расходам, отсутствие шума и достижение заданной температуры помещений. В разное время радиаторы могут быть неодинаково горячими из-за работы термостатов.

Ошибки и стоп-критерии

• выбирать клапан только по наружному диаметру трубы;
• использовать шаровой кран для точной балансировки;
• считать число оборотов универсальным для всех моделей;
• настраивать систему с воздухом и грязным фильтром;
• менять одновременно клапаны и скорость насоса без повторного измерения;
• закрывать доступ к штуцерам;
• оставлять импульсную трубку с перегибом;
• ориентироваться только на температуру поверхности рукой;
• работать на горячей системе под давлением.

Специалист нужен при общей системе многоквартирного дома, неизвестной схеме, шуме после замены насоса, частых срабатываниях котла и отсутствии расчётных данных. Гидравлическая наладка заканчивается протоколом расходов и настроек — именно он позволяет восстановить режим после ремонта.
