Как проверить напряжение мультиметром в розетке безопасно

Чтобы проверить напряжение в исправной бытовой розетке, мультиметр переводят в режим переменного напряжения V~ или ACV, чёрный щуп подключают к COM, красный — к гнезду V/Ω, а ручной диапазон ставят выше ожидаемых 230 В. Затем, не касаясь металлических частей щупов, вводят по одному щупу в каждый контакт розетки и считывают устойчивое значение. Но это допустимо только с целым прибором и щупами подходящей категории безопасности, в сухом помещении и при уверенном навыке работы с сетевым напряжением.

Если розетка искрит, болтается, нагревается, пахнет горелой изоляцией, была залита водой или на приборе не видна маркировка допустимого напряжения и категории CAT, проверку не начинают. В такой ситуации безопасный результат — не цифра на дисплее, а отключённая линия и вызов электрика.

Короткий ответ: режим, гнёзда и предел самостоятельной проверки

Перед измерением должны одновременно выполняться четыре условия:

• красный щуп находится во входе V/Ω, а не A или mA;
• переключатель установлен на переменное напряжение V~ / ACV;
• диапазон выше ожидаемого напряжения: например, 600 или 750 В, если прибор не выбирает его автоматически;
• мультиметр и щупы рассчитаны на измерение в электрической сети и не имеют повреждений.

Если хотя бы один пункт вызывает сомнение, не вставляйте щупы в розетку. Ошибка с токовым входом особенно опасна: в режиме измерения тока мультиметр имеет малое внутреннее сопротивление. Подключение его параллельно розетке фактически создаёт короткое замыкание. Хороший прибор может разорвать цепь своим предохранителем, но полагаться на него как на штатный способ защиты нельзя.

Если у мультиметра или щупов нет подходящей категории безопасности и допустимого напряжения, сетевое измерение не выполняют.

Такой принцип соответствует рекомендациям по живым измерениям и проверке щупов, которые публикует производитель измерительной техники Fluke. Для человека без практики безопаснее использовать готовый розеточный индикатор напряжения или пригласить электрика: вставной прибор исключает необходимость держать два открытых щупа рядом.

Что именно показывает мультиметр в розетке

Прибор показывает действующее значение переменного напряжения между двумя контактами, к которым приложены щупы. В обычной однофазной розетке это измерение между рабочими проводниками. Оно отвечает на узкий вопрос: какое напряжение присутствует между этими двумя точками в момент замера.

Одно число на дисплее не доказывает, что вся линия исправна. Таким способом нельзя надёжно определить:

• качество контакта в клеммах розетки и распределительных коробках;
• способность линии выдерживать расчётную нагрузку без перегрева;
• сопротивление петли «фаза-ноль»;
• исправность защитного проводника PE;
• сопротивление изоляции кабеля;
• правильность и время срабатывания УЗО или дифавтомата;
• отсутствие кратковременных провалов и перенапряжений в течение суток.

Поэтому формулировка «мультиметр показал 230 В — розетка полностью исправна» неверна. Напряжение может выглядеть нормальным без нагрузки, но проседать при включении мощного прибора из-за плохого соединения. И наоборот, необычная разовая цифра может быть связана с неправильным режимом, плохим контактом щупа или неисправностью самого измерителя.

Общее устройство прибора, измерение батареек, сопротивления и прозвонка разобраны в отдельной инструкции как пользоваться мультиметром. Здесь рассматривается только одно сетевое измерение в собранной розетке — без вскрытия механизма, щита и распределительных коробок.

Почему в запросе пишут 220 В, а номинал сети — 230 В

В разговорной речи бытовую сеть по-прежнему называют «220 вольт». В действующей системе стандартных напряжений используется номинальное значение 230 В для однофазной сети. Международный стандарт IEC 60038 приводит стандартные значения напряжений, на которые ориентируются сети и оборудование.

Это не означает, что дисплей всегда обязан показывать ровно 230,0 В. Напряжение меняется из-за нагрузки на сеть, расстояния до трансформатора, состояния вводной линии и времени суток. Для медленных изменений в сетях низкого напряжения обычно ориентируются на предел ±10% от номинала, то есть примерно 207–253 В для 230 В. В России требования к качеству электрической энергии связаны с ГОСТ 32144-2013; нормативную привязку к нему содержит и действующее регулирование качества коммунальной услуги, приведённое в КонсультантПлюс.

Однако эти границы нельзя использовать как домашний диагноз по одному секундному замеру. Стандарт оценивает параметры за установленные интервалы, а обычный мультиметр не фиксирует длительность провалов, импульсные перенапряжения и статистику за неделю. Если лампы регулярно мигают, техника перезапускается или напряжение долго держится у границы диапазона, нужны повторные наблюдения и обращение к электрику или поставщику электроэнергии.

Когда измерение в розетке не начинают

Сначала оценивают не дисплей, а место работы. Измерение прекращают ещё до включения мультиметра, если есть хотя бы один из следующих признаков:

• мокрый пол, влажные руки, конденсат или следы недавнего затопления;
• треснувший корпус розетки, отсутствующая лицевая панель или открытые токоведущие части;
• розетка шатается в подрозетнике либо проваливается при касании;
• видны почернение, подплавление, искры или следы копоти;
• слышно потрескивание, есть запах нагретого пластика;
• щупы имеют порезы, трещины, оголённый провод или разболтанный штекер;
• корпус мультиметра повреждён, переключатель работает нечётко, батарейный отсек не закрывается;
• неизвестно, для какой категории и напряжения рассчитан прибор;
• рядом находятся дети, животные или человек, который может случайно толкнуть руку.

После попадания воды внешней просушки недостаточно. Влага может остаться в механизме, коробке и соединениях. Для такого случая действует отдельный алгоритм проверки розеток и щитка после воды, а не обычный замер двумя щупами.

Не измеряйте напряжение на оголённых проводах, вводных клеммах, автоматах и шинах по этой инструкции. Работа в щите относится к более высокой категории риска: там выше доступная энергия короткого замыкания и меньше пространства для безопасного движения щупов.

Как выбрать подходящий мультиметр и щупы

Надписи «до 600 В» на дешёвом приборе недостаточно. Для сетевого измерения важна не только верхняя цифра диапазона, но и измерительная категория CAT, качество входной защиты, предохранителей и щупов. Чем ближе точка к источнику питания здания, тем выше энергия возможного импульса и требования к прибору.

Для домашней работы разумный консервативный выбор — мультиметр и щупы с чёткой заводской маркировкой не ниже CAT III 600 V. Руководство Fluke по измерениям под напряжением также рекомендует для профессиональных живых измерений минимум CAT III 600 V и прямо указывает не выполнять замер неподходящим инструментом: best safety practices for live measurements.

Перед работой проверьте:

1. Маркировка на приборе и щупах читается и соответствует задаче.
2. Категория и допустимое напряжение щупов не ниже показателей мультиметра.
3. На металлических наконечниках есть защитные колпачки или минимально необходимая открытая часть.
4. Пальцевые упоры целы: во время работы пальцы остаются за ними.
5. Штекеры входят в гнёзда плотно и без люфта.
6. На проводах нет участков, которые стали жёсткими, потрескались или изменили цвет от нагрева.

Надпись CAT должна быть нанесена производителем, а не только присутствовать в карточке продавца. Если происхождение прибора сомнительно, нельзя считать, что напечатанная категория подтверждает реальную защиту от импульса и дуги.

Как проверить мультиметр до контакта с розеткой

Полноценная профессиональная практика включает проверку измерителя на заведомо известном источнике до и после работы. Это помогает не принять обрыв щупа, разряженную батарею или неправильный режим за отсутствие напряжения.

Домашняя подготовка состоит из нескольких безопасных действий:

• осмотрите прибор и щупы при отключённых от сети наконечниках;
• убедитесь, что дисплей включается и не показывает индикатор разряженной батареи;
• при снятых со всех источников щупах можно проверить их целостность в режиме сопротивления или прозвонки, коснувшись наконечниками друг друга;
• после такой проверки обязательно верните переключатель в V~, а красный щуп — в V/Ω;
• если есть безопасный известный источник и инструкция производителя предусматривает проверку, убедитесь, что прибор показывает ожидаемое значение.

Критическая контрольная пауза перед розеткой выглядит так: вслух или мысленно повторите COM — V/Ω — V~ — диапазон выше 230 В. Такой простой ритуал снижает риск механической ошибки после предыдущего измерения тока или сопротивления.

Никогда не проверяйте сопротивление и не включайте прозвонку на цепи под напряжением. Эти режимы предназначены для обесточенных объектов. Не пытайтесь выяснить наличие напряжения звуковым сигналом прозвонки.

Как настроить мультиметр для розетки 230 В

У приборов различается разметка переключателя, поэтому руководство конкретной модели важнее универсальной картинки из интернета. Обычно настройка выглядит так:

1. Чёрный щуп вставляют в гнездо COM.
2. Красный щуп вставляют в гнездо V, V/Ω или VΩHz — в зависимости от модели.
3. Выбирают переменное напряжение: символ V~, ACV или VAC.
4. На приборе с ручным диапазоном выбирают ступень выше 230 В, например 600 или 750 В.
5. На авторежиме проверяют, что выбран именно AC, а не DC.

Не используйте положение A, mA, 10A, Ω, значок диода или звуковой прозвонки. Не оставляйте красный щуп в токовом гнезде даже при правильном положении переключателя: некоторые приборы предупреждают о таком несоответствии, но не все.

Если на шкале есть диапазоны 200 и 750 В AC, для розетки выбирают 750 В. Диапазон 200 В ниже ожидаемого значения, поэтому прибор может показать перегрузку OL, единицу в старшем разряде или иное обозначение из инструкции. Это не означает, что в розетке «слишком много электричества»: сначала безопасно уберите щупы и исправьте диапазон.

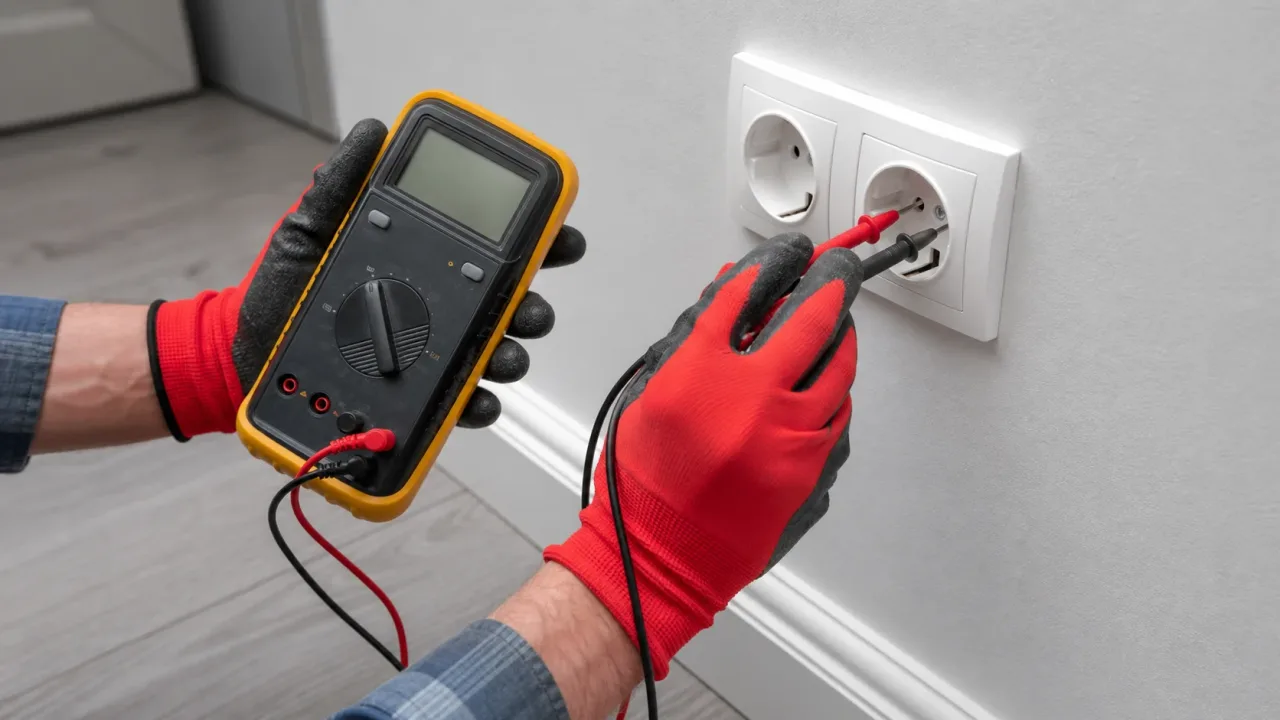

Пошаговое измерение напряжения в исправной розетке

Если все предварительные условия выполнены и вы понимаете риск, действуйте без спешки:

1. Отключите от проверяемой розетки приборы и удлинители. Не используйте тройник с открытыми контактами или самодельный переходник.
2. Поставьте мультиметр так, чтобы дисплей был виден без поворота корпуса и натяжения проводов.
3. Встаньте устойчиво на сухой пол. Не опирайтесь второй частью тела на батарею, трубу, мойку или металлический корпус техники.
4. Возьмите щупы только за изолированные рукоятки; пальцы держите за защитными упорами.
5. Введите один щуп в один рабочий контакт розетки, затем второй — в другой. Не пытайтесь одновременно попасть двумя наконечниками, направленными навстречу друг другу.
6. Не раскачивайте щупы и не давите на розетку. Дождитесь, когда значение стабилизируется.
7. Запомните или запишите показание, не пытаясь фотографировать телефонной рукой во время контакта.
8. Сначала выньте один щуп, затем второй. Только после этого берите мультиметр и меняйте режим.

Для измерения обычного напряжения между двумя рабочими контактами порядок красного и чёрного щупа не влияет на положительное значение переменного напряжения. Но это не означает, что можно по этой цифре определить фазу, ноль или заземление. Такая диагностика требует отдельной методики и понимания схемы. Материал как определить фазу и ноль должен рассматриваться отдельно и не отменяет вызов электрика при неизвестной проводке.

Во время замера смотрите прежде всего на положение наконечников, а не непрерывно на дисплей. Не перемещайте переключатель, пока щупы находятся в розетке. Не просите другого человека удерживать прибор или розетку.

Как понимать полученное значение

Результат оценивают вместе с состоянием розетки и поведением техники:

• около 230 В и стабильное значение — ожидаемый результат для разового измерения, но не сертификат исправности линии;
• 207–253 В без других симптомов — значение находится внутри общего ±10-процентного ориентира, однако важны длительность и повторяемость;
• ниже 207 или выше 253 В — повторять эксперимент подручными способами не нужно; проверьте прибор на известном источнике и обратитесь к специалисту, если отклонение сохраняется;
• значение заметно меняется каждую секунду — возможны нестабильный контакт щупа, неисправный прибор или проблема сети; безопасно завершите измерение;
• показание меняется при шевелении вилки в соседней розетке, слышен треск или появляется запах — линию отключают, розетку не используют;
• около 380–400 В в обычной однофазной розетке — это аварийно необычный результат; не делайте повторных касаний, отключите питание безопасным способом и вызовите электрика.

Небольшое различие между двумя розетками само по себе не показывает место неисправности. Для поиска плохого контакта измеряют падение напряжения под контролируемой нагрузкой, ток, сопротивление петли и температуру соединений специальными средствами. Вставлять щупы рядом с подключённым мощным прибором через разобранный переходник нельзя.

Если задача — защитить технику от длительного выхода напряжения за заданные пределы, полезнее рассматривать реле напряжения для квартиры, а не дежурить у розетки с ручным мультиметром.

Что означают ноль, OL и скачущие цифры

Необычное показание сначала считают поводом остановиться, а не приглашением менять режим при вставленных щупах.

Ноль или близкое к нулю значение может означать отсутствие напряжения, неправильный режим, обрыв щупа, неисправность прибора или контакт щупов не с токоведущими частями розетки. Нельзя объявлять линию обесточенной только по одному нулю. Профессиональная проверка отсутствия напряжения выполняется исправным прибором с контролем до и после измерения.

OL, 1 или значок перегрузки часто появляется, когда выбран слишком низкий диапазон. Сначала выньте щупы, затем переключите диапазон выше. Точное обозначение смотрят в инструкции мультиметра.

Отрицательный знак важен для постоянного напряжения и обычно означает обратную полярность щупов. При правильно выбранном переменном режиме обычная бытовая розетка не должна требовать определения полярности по знаку.

Скачущие цифры могут возникать при плохом контакте наконечника, изношенной розетке, разряженной батарее, наведённом напряжении на высокоомном входе или реальном изменении сети. Если нельзя обеспечить устойчивый контакт без усилия и раскачивания, измерение прекращают.

Экран не включается — не используйте прибор. Замена батареи или предохранителя выполняется только после полного отсоединения щупов от любых цепей и по инструкции производителя.

Частые ошибки при проверке розетки

Самые опасные ошибки происходят не из-за сложной схемы, а из-за одного пропущенного контрольного шага:

• красный щуп остался в гнезде 10 A после предыдущей работы;
• выбран постоянный режим V⎓ вместо переменного V~;
• включена прозвонка или сопротивление;
• ручной диапазон ниже ожидаемых 230 В;
• пальцы находятся перед защитными упорами;
• пользователь держит металлические наконечники или касается батареи отопления;
• повреждённую розетку удерживают рукой, чтобы она не двигалась;
• показание фотографируют, отпуская один щуп или отводя взгляд;
• переключатель вращают при подключённых к сети наконечниках;
• дешёвый прибор без подтверждённой CAT-маркировки считают безопасным только из-за надписи «750 V»;
• один нулевой результат принимают за гарантированное отсутствие напряжения.

Отдельная ошибка — пытаться «заодно» проверить заземление, вставляя третий контакт, проволоку или отвёртку. Правильность PE оценивают специальными измерениями. Потенциально опасную перемычку между нулём и защитным контактом обычный мультиметр в таком сценарии не выявит.

Когда нужен электрик или обращение к поставщику

Домашний замер заканчивается сразу, если есть физические признаки неисправности: нагрев, запах, искрение, треск, потемнение, слабое удержание вилки или следы воды. Электрик проверит контакты, защитные аппараты, проводку и параметры петли, а не только напряжение без нагрузки.

Обращение к поставщику или сетевой организации имеет смысл, если:

• стойкое отклонение наблюдается в нескольких исправных розетках;
• проблема одновременно появилась у соседей;
• напряжение заметно зависит от времени суток;
• техника регулярно отключается, лампы систематически мерцают;
• электрик исключил неисправность внутренней сети после границы ответственности.

Для обращения запишите адрес, даты и время симптомов, какие приборы были включены и что показал исправный измеритель. Не вскрывайте пломбы и вводной щит ради «доказательства». Формальную оценку качества выполняют по процедуре и измерительными средствами, которые фиксируют параметры за нужный интервал.

Контрольный алгоритм перед каждым измерением

Перед касанием розетки пройдите короткую последовательность:

1. Место: сухо, розетка цела, нет запаха, нагрева и воды.
2. Прибор: корпус и щупы без повреждений, маркировка подходит для сети.
3. Гнёзда: чёрный — COM, красный — V/Ω.
4. Режим: переменное напряжение V~, диапазон выше 230 В.
5. Положение: устойчиво стоите, пальцы за упорами, никто не мешает.
6. Измерение: щупы только в двух рабочих контактах, без вскрытия и раскачивания.
7. Завершение: вынуть один щуп, затем второй; только потом менять режим.
8. Оценка: цифру сопоставить с симптомами, а не считать единственным диагнозом.

Если на любом шаге ответ неочевиден, проверку останавливают. Работа с сетевым напряжением не тот случай, где навык безопасно приобретают методом проб и ошибок: сначала стоит потренироваться на батарейках и низковольтных источниках, а розетку доверить человеку с подходящим инструментом и опытом.
