Как определить фазу и ноль: приборы и безопасность

Фазу, ноль и защитный проводник нельзя надёжно определить только по цвету изоляции или по тому, что индикаторная отвёртка не светится. В исправной современной проводке фазу обозначают L, нейтраль — N, защитный проводник — PE. Но старая или ошибочно подключённая линия может не соответствовать маркировке. Назначение жил подтверждают подходящим двухполюсным указателем и измерениями по безопасной процедуре; работа с открытыми проводниками под напряжением — задача квалифицированного электрика.

Для владельца дома безопасная граница проста: можно изучить схему, маркировку и состояние розетки при отключённой линии, но не следует касаться оголённых жил, использовать тело или трубу как «контроль» и пробовать случайные режимы мультиметра. Если нужно идентифицировать неизвестные провода, питание отключают, защищают от повторного включения и вызывают специалиста.

Что такое фаза, ноль и заземление

В однофазной бытовой цепи проводники выполняют разные функции:

• L, или фазный проводник, находится под рабочим напряжением относительно земли и нейтрали;
• N, или нейтральный проводник, участвует в рабочей цепи и проводит ток нагрузки;
• PE, или защитный проводник, предназначен для защитного соединения открытых проводящих частей;
• PEN совмещает функции защитного и нейтрального проводников в определённых участках некоторых систем и требует профессионального понимания схемы;
• буквы L1, L2, L3 обозначают линейные проводники трёхфазной системы.

Ноль — не «безопасный минус». По нему течёт рабочий ток, на нём может появиться напряжение при обрыве, плохом контакте, перепутанных проводах или аварии. PE тоже нельзя использовать как обычный рабочий проводник.

Почему нельзя определять провод рукой или искрой

Напряжение бытовой сети способно вызвать тяжёлую травму и смерть. Опасность зависит не только от цифры вольт, но и от пути тока через тело, влажности, времени контакта и состояния защиты. Самодельные способы не ограничивают ток и не показывают исправность всей цепи.

Никогда не проверяйте фазу:

• пальцем, тыльной стороной руки или «на покалывание»;
• кратким замыканием жил между собой;
• касанием провода к трубе, батарее или арматуре;
• лампочкой с двумя случайными проводами;
• отвёрткой без паспортной изоляции;
• мультиметром в гнезде измерения тока;
• повреждёнными щупами с длинным открытым металлом;
• в мокром помещении или стоя на влажном полу.

Если уже есть искрение, запах гари или нагрев, не продолжайте диагностику — отключите питание доступным безопасным способом и вызовите аварийного электрика.

Цвета проводов: полезная подсказка, но не доказательство

В современной системе защитный проводник обычно имеет жёлто-зелёную окраску, нейтральный — синюю, а фазные проводники получают другие допустимые цвета. Международный стандарт IEC 60445 устанавливает правила буквенной и цветовой идентификации проводников, чтобы уменьшить неоднозначность; на странице IEC также отмечено наличие более новой редакции стандарта.

На практике цветам нельзя безусловно доверять, если:

• проводка старая или частично заменена;
• кабель наращивали жилами другого цвета;
• изоляцию перемаркировали без подписи;
• предыдущий ремонт выполнялся без проверки;
• в коробке несколько групп и источников;
• синий провод использован не по назначению;
• жёлто-зелёная жила подключена как рабочая;
• фотография сделана при цветном освещении.

Цвет помогает сформировать гипотезу и правильно маркировать уже подтверждённые жилы. Он не разрешает работу без отключения и измерения.

Почему «фаза справа, ноль слева» не является проверкой

В розетках с определённой ориентацией монтажник может придерживаться принятой схемы, но положение контактов нельзя использовать как единственное доказательство. Розетку могли заменить, провода — переставить, а вилки некоторых систем допускают разворот.

Перед обслуживанием важнее:

1. однозначно определить нужную линию в щите;
2. отключить её подходящим коммутационным аппаратом;
3. исключить случайное повторное включение;
4. проверить отсутствие напряжения исправным прибором;
5. повторно подтвердить работоспособность прибора.

Эта последовательность важнее привычки конкретного мастера располагать фазу на одной стороне.

Когда проверку нельзя начинать самостоятельно

Не открывайте розетку, выключатель или коробку, если не можете уверенно определить линию и безопасно её изолировать. Сразу остановитесь при одном из признаков:

• повреждённый или оплавленный корпус;
• влага, конденсат или следы протечки;
• алюминиевые и медные жилы соединены неизвестным способом;
• в коробку приходят кабели от нескольких автоматов;
• есть солнечная электростанция, генератор, ИБП или другой резервный источник;
• автомат отключён, но индикатор продолжает показывать возможное напряжение;
• защитный проводник отсутствует или используется как рабочий;
• провода слишком короткие, ломкие или с осыпавшейся изоляцией;
• щит не подписан, а отключение затрагивает критическое оборудование;
• слышно потрескивание, видна дуга или есть запах перегретой изоляции.

Такие условия требуют не более «чувствительной отвёртки», а компетентной диагностики схемы.

Какой прибор подходит для задачи

Прибор выбирают не по низкой цене и наличию дисплея, а по назначению, категории измерений, максимальному напряжению и состоянию щупов. Для профессиональной проверки низковольтных установок применяют двухполюсные указатели напряжения, соответствующие профильному стандарту и месту измерения.

Различайте инструменты:

• бесконтактный индикатор сообщает о возможном электрическом поле, но не подтверждает отсутствие напряжения;
• индикаторная отвёртка — однополюсный прибор, результат зависит от конструкции и условий;
• двухполюсный указатель сравнивает потенциал между двумя точками;
• мультиметр измеряет напряжение численно, но требует правильных гнёзд, режима, категории и навыка;
• розеточный тестер проверяет ограниченный набор ошибок и не заменяет полные испытания;
• контрольная лампа кустарной сборки не является безопасным измерительным прибором.

Руководство британского HSE GS38 по электрическому испытательному оборудованию отдельно рассматривает двухполюсные индикаторы, защищённые наконечники и ограничения однополюсных средств.

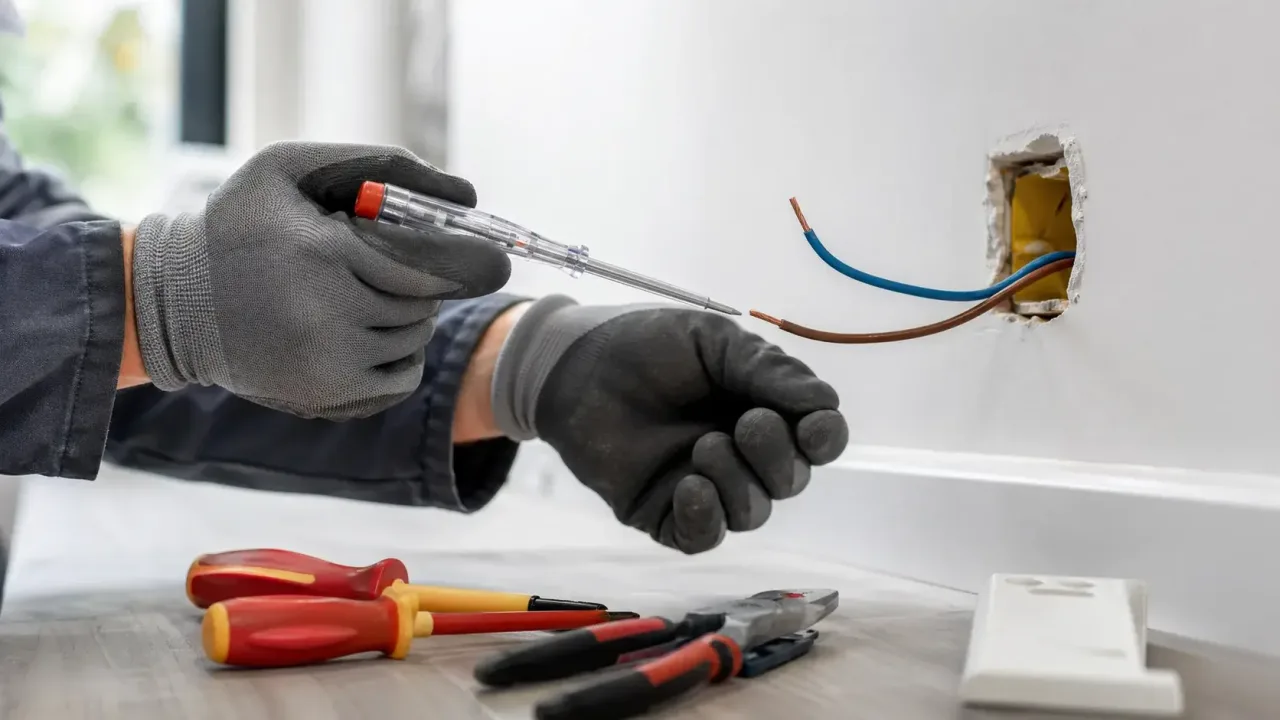

Что показывает индикаторная отвёртка

Простая отвёртка с неоновой лампой обычно светится при касании фазного проводника, когда через внутреннее сопротивление, руку пользователя и ёмкостную связь замыкается очень малый ток. Поэтому яркость зависит от обуви, пола, перчаток, влажности, освещения и конструкции прибора.

Она может:

• помочь предварительно найти возможную фазу;
• не загореться на фазе из-за неисправности или слабого контакта;
• слабо светиться на отключённой жиле из-за наведённого напряжения;
• давать похожую индикацию на нескольких проводах;
• не обнаружить опасное напряжение при неподходящих условиях;
• не подтвердить исправность PE;
• не доказать, что несветящаяся жила является нейтралью.

HSE предупреждает: однополюсные и бесконтактные индикаторы используют для поиска возможного напряжения, но не для подтверждения его отсутствия.

Из этого следует главное: «не светится» не равно «можно трогать».

Почему бесконтактный индикатор срабатывает рядом с несколькими жилами

Бесконтактный детектор реагирует на электрическое поле. В тесном кабеле или коробке поле фазной жилы может влиять на соседние проводники. Чувствительный прибор срабатывает через изоляцию, стенку кабеля или рядом с удлинителем, не определяя точно, какой контакт перед вами.

На результат влияют:

• выбранный диапазон чувствительности;
• расстояние до фазной жилы;
• экранирование и толщина изоляции;
• наведённое напряжение;
• батарея прибора;
• положение пальца и корпуса;
• несколько кабелей рядом;
• влажность и заземлённые конструкции.

Бесконтактный индикатор полезен как первое предупреждение. Для идентификации L/N/PE и особенно для допуска к работе нужен другой метод и безопасная изоляция.

Двухполюсный указатель: почему его используют специалисты

Двухполюсный указатель имеет два соединённых щупа и показывает разность потенциалов между выбранными точками. Конструкции с ограничением тока, защищёнными наконечниками и несколькими способами индикации предназначены именно для проверки установок.

Преимущества подходящего прибора:

• измеряет между двумя точками, а не через тело пользователя;
• может показывать диапазон напряжения светом, звуком, дисплеем или вибрацией;
• имеет минимально открытые наконечники;
• проверяется до и после использования;
• у некоторых моделей предусмотрена нагрузка для уменьшения влияния наведённого напряжения;
• категория CAT и допустимое напряжение указаны на корпусе.

Fluke в материале о двухполюсных тестерах подчёркивает необходимость проверять отсутствие рабочего напряжения до начала электрических работ. Покупка такого прибора сама по себе не делает человека компетентным: важны обучение, схема и процедура безопасной изоляции.

Зачем прибор проверяют до и после измерения

Неисправный кабель, разряженная батарея или повреждённый щуп могут дать опасный ложный ноль. Поэтому электрик подтверждает, что индикатор работает, затем проверяет цепь и повторно убеждается в работоспособности прибора.

Минимальная логика safe isolation:

1. Определить и отключить правильный источник.
2. Зафиксировать отключение от случайного включения.
3. Осмотреть прибор и наконечники.
4. Проверить прибор на proving unit, встроенном тесте или известном источнике по инструкции.
5. Подтвердить отсутствие напряжения во всех необходимых парах.
6. Снова проверить прибор на известном источнике.

Актуальная схема опубликована в руководстве Electrical Safety First. Для домашнего читателя вывод не в том, чтобы повторить профессиональную процедуру без подготовки, а в понимании: одного касания отвёрткой недостаточно.

Как определяют фазу и ноль мультиметром

Мультиметр измеряет напряжение между двумя точками, поэтому ему нужен надёжно идентифицированный второй контакт. В исправной однофазной системе специалист ожидает напряжение, близкое к номинальному, между L–N и L–PE; между N–PE оно обычно значительно меньше, но может быть ненулевым под нагрузкой.

Эти отношения нельзя превращать в безусловную инструкцию:

• PE может отсутствовать или быть оборван;
• N и PE могли быть ошибочно соединены после точки разделения;
• нейтраль может иметь падение напряжения;
• на отключённой жиле возможно наведённое напряжение;
• мультиметр с высоким входным сопротивлением показывает «фантомные» значения;
• неизвестная система питания требует другой интерпретации;
• одна цифра не подтверждает исправность защиты.

Пошаговая работа с закрытой исправной розеткой и правильными гнёздами вынесена в материал как проверить напряжение мультиметром в розетке. Не переносите эту процедуру на оголённые провода.

Главная ошибка мультиметра — гнездо измерения тока

Если красный щуп оставлен в гнезде A или mA, а прибор подключают параллельно к сети как вольтметр, получается почти короткое замыкание. Может сработать предохранитель прибора, автомат или возникнуть дуга; дешёвый либо повреждённый мультиметр способен разрушиться.

Перед любым измерением специалист проверяет:

• чёрный щуп в COM;
• красный щуп в гнезде V/Ω, если измеряется напряжение;
• режим V~ для переменного напряжения;
• диапазон, допустимый для сети;
• категорию CAT для точки измерения;
• целую изоляцию и минимально открытые наконечники;
• исправность прибора до контакта.

Общее устройство, сопротивление, прозвонка и другие режимы разобраны отдельно в статье как пользоваться мультиметром. Ток в домашнем щите без специальной схемы и квалификации не измеряют.

Розетка и открытые проводники — разные уровни риска

В собранной розетке токоведущие части закрыты корпусом, а щупы вводятся в предусмотренные отверстия. В снятом механизме и распределительной коробке рядом находятся открытые жилы, металлическая монтажная коробка, крепёж и соседние цепи. Ошибка движения может вызвать касание или короткое замыкание.

Не открывайте механизм под напряжением ради ответа «где фаза». Если задача связана с ремонтом:

1. отключите линию;
2. исключите повторное включение;
3. пригласите электрика для подтверждения отсутствия напряжения;
4. маркируйте жилы только после идентификации;
5. после подключения выполните предусмотренные проверки защиты.

Защитные перчатки и работа «одной рукой» не превращают неподготовленную живую проверку в безопасную.

Что делать с двумя одинаковыми проводами

В старой проводке обе жилы могут быть белыми, серыми или покрытыми потемневшей изоляцией. Не выбирайте ноль по тому, что провод «идёт вниз», и не надрезайте изоляцию в нескольких местах.

Правильный маршрут:

• найти схему и подписанный автомат;
• отключить все возможные источники;
• проверить отсутствие напряжения;
• проследить кабель доступным неразрушающим способом;
• выполнить идентификационные измерения подходящим прибором;
• проверить, есть ли отдельный PE;
• нанести стойкую маркировку на доступных концах;
• записать результат на схеме щита.

Если линия двухпроводная, добавление жёлто-зелёной изоленты не создаёт заземление. Для модернизации нужен проектный способ, а не соединение с батареей.

Почему отвёртка может светиться на обоих проводах

Возможны разные причины, и по одной яркости диагноз не ставят:

• наведённое напряжение от соседней фазной жилы;
• разорванная нейтраль;
• выключатель разрывает не тот проводник;
• подключён электронный диммер или подсветка;
• кабель проходит рядом с нагруженной линией;
• индикатор слишком чувствителен;
• в цепи есть другой источник питания;
• схема подключена ошибочно.

Если оба проводника показывают возможную фазу, не касайтесь ни одного. Отключите питание и вызовите электрика: обрыв нейтрали и несколько источников могут создавать опасные потенциалы.

Что такое наведённое напряжение

Длинная отключённая жила рядом с фазной образует ёмкостную связь и может получить небольшой потенциал. Мультиметр с высоким входным сопротивлением способен показать заметное напряжение, хотя источник не может отдать большой ток. Но без проверки нельзя объявлять показание «безопасной наводкой».

Специалист различает ситуации с помощью:

• схемы и понимания маршрута кабеля;
• подходящего двухполюсного указателя;
• предусмотренной прибором нагрузочной функции;
• измерений во всех необходимых парах;
• проверки целостности нейтрали и PE;
• отключения соседних цепей.

Не разряжайте предполагаемую наводку касанием к земле и не шунтируйте провод случайным резистором.

Что будет, если перепутать фазу и ноль

Некоторые приборы продолжат работать, потому что переменное напряжение между L и N сохранилось. Это не означает правильное и безопасное подключение. Однополюсный выключатель должен разрывать фазный проводник: если он разрывает нейтраль, внутренняя часть устройства может оставаться под напряжением при положении «выключено».

Последствия зависят от узла:

• светильник может выключаться, но патрон останется связан с фазой;
• в щите нарушится логика коммутации и обслуживания;
• поляризованное оборудование может быть подключено не по инструкции;
• диагностика станет опаснее для следующего мастера;
• маркировка перестанет соответствовать факту;
• перестановка N и PE создаёт особенно опасную схему и не является «просто полярностью».

После обнаружения ошибки питание отключают и исправляют подключение по схеме с последующей проверкой.

Цвета жил и отдельная статья о маркировке

У цветов есть свои правила и исключения для переменного, постоянного тока, старых кабелей и перемаркировки. Чтобы не смешивать идентификацию измерением с полным справочником, используйте материал цвета проводов в электрике.

Короткое правило этой страницы:

• жёлто-зелёную жилу рассматривают как PE только после подтверждения схемы;
• синяя обычно N, но старая проводка требует проверки;
• фазная жила может иметь несколько допустимых цветов;
• красный не является универсальным цветом фазы для всех времён и систем;
• назначение подтверждают, затем маркируют.

Что делать после идентификации проводов

Подтверждённые жилы маркируют у доступных концов и отражают в схеме. Простая фотография до разборки тоже помогает, но не заменяет подпись линии и протокол проверки.

После монтажной работы специалист контролирует не только наличие напряжения:

• целостность защитных проводников;
• сопротивление изоляции;
• полярность и правильность коммутации;
• работу защитного отключения;
• соответствие аппарата и сечения линии;
• надёжность соединений;
• отсутствие нагрева и повреждения;
• документацию и маркировку.

Набор проверок зависит от установки. Нельзя считать работу законченной только потому, что лампа загорелась.

Стоп-критерии и момент вызова электрика

Немедленно прекратите действия, если:

• нет уверенности, какой автомат отключает линию;
• после отключения прибор показывает напряжение;
• есть два или более источника питания;
• N или PE заметно нагревается;
• на корпусе прибора появляется напряжение;
• автомат, УЗО или дифавтомат отключается повторно;
• соединения почернели, шипят или пахнут;
• изоляция крошится;
• нет отдельного защитного проводника там, где он ожидается;
• требуется работать в открытом щите;
• измерительный прибор повреждён или не имеет подходящей категории;
• приходится удерживать оголённые детали рукой.

До приезда мастера не включайте защиту многократно и не соединяйте неизвестные провода «на пробу».

Ошибки, из-за которых результату нельзя доверять

Даже правдоподобное показание бывает получено неправильно. Проверьте, не было ли одной из ошибок:

• назначение определили только по цвету;
• фазу искали бесконтактным индикатором через пучок кабелей;
• несветящийся провод объявили нулём;
• прибор не проверили до и после;
• мультиметр оставили в режиме тока;
• в качестве земли использовали трубу отопления;
• измерили только одну пару проводов;
• проигнорировали резервный источник;
• работали на снятой розетке под напряжением;
• перепутали ноль и PE;
• после ремонта не проверили полярность и защиту;
• использовали «народную контрольку» без защиты.

Надёжная идентификация — это не один светодиод, а схема, безопасная изоляция, подходящий прибор, проверка прибора и контроль результата компетентным человеком.
