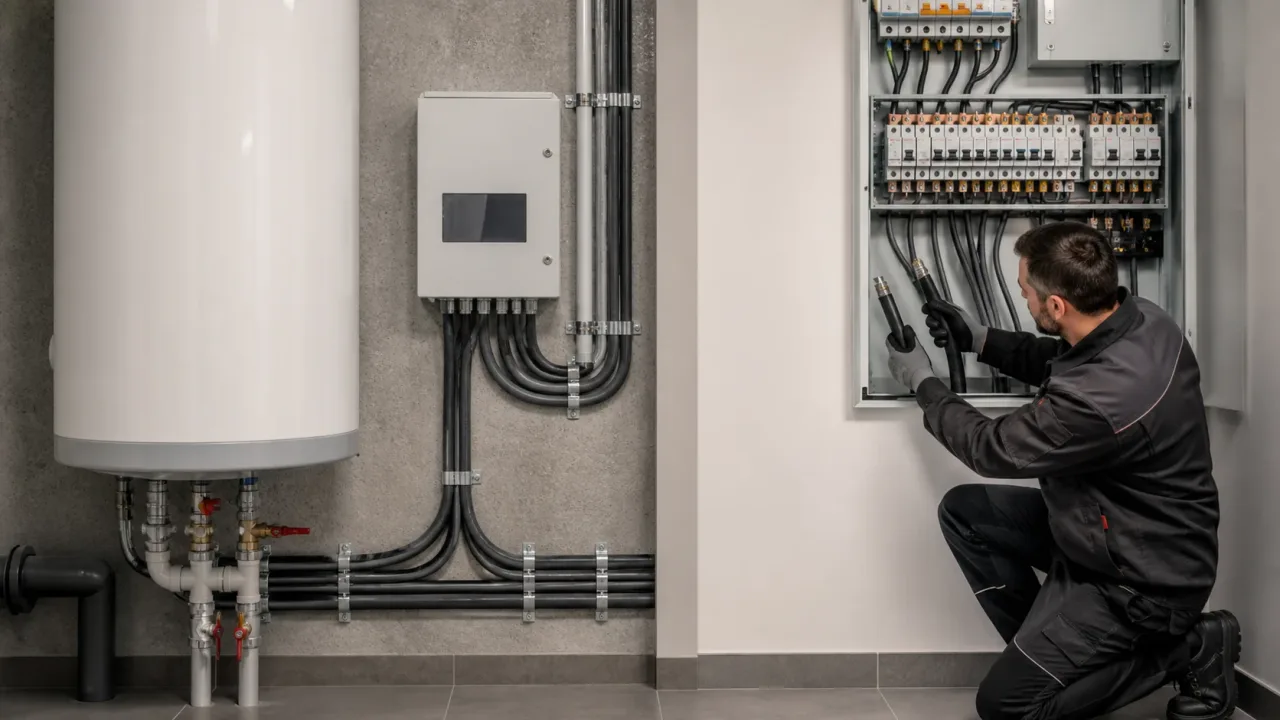

Как выбрать сечение кабеля для электрокотла по мощности и длине линии

Сечение кабеля для электрокотла выбирают не только по мощности. Сначала определяют однофазное или трёхфазное подключение и расчётный ток, затем проверяют допустимый ток кабеля для конкретного способа прокладки, поправки на температуру и совместную укладку, падение напряжения, ток короткого замыкания, защитный автомат и требования паспорта котла.

Поэтому готовая строка «9 кВт — такое-то сечение» без напряжения, длины и способа монтажа небезопасна. Один и тот же котёл 9 кВт при 230 В потребляет около 39 А, а при симметричном трёхфазном подключении 400 В — около 13 А на фазу. Условия для кабеля получаются принципиально разными.

Правильная последовательность: паспорт котла → схема питания → ток → способ прокладки → допустимая токовая нагрузка → падение напряжения → защита → проверка клемм и линии. Сечение получается результатом расчёта, а не первой цифрой из интернет-таблицы.

Какие данные нужны до расчёта

• номинальная мощность и ступени нагрева;
• напряжение и число фаз по паспорту;
• схема соединения и количество рабочих проводников;
• длина трассы от щита до котла;
• материал жил и тип кабеля;
• открытая прокладка, труба, утеплитель, лоток или пучок;
• температура окружающей среды;
• допустимое падение напряжения;
• требования производителя к автомату, УЗО и клеммам;
• выделенная мощность дома и параметры ввода.

Если неизвестна хотя бы схема питания, подбирать кабель рано. На шильдике и в руководстве ищут допустимые напряжения, ток, число фаз, схему клемм и диапазон сечений, которые принимает колодка.

Почему электрокотлу нужна отдельная линия

Электрокотёл является длительной мощной нагрузкой. Выделенная линия позволяет согласовать кабель и защиту именно с этим оборудованием, правильно выполнить отключение и не смешивать отопление с розеточной группой.

• никаких бытовых удлинителей и вилок, если их не предусматривает производитель;
• никаких ответвлений на розетки и другие нагреватели;
• отдельный аппарат защиты и способ отключения;
• защитный проводник по проектной схеме;
• доступные для проверки соединения;
• маркировка линии в щите.

Как рассчитать ток однофазного котла

Для однофазной нагрузки ориентировочный ток находят по формуле I = P / (U × cos φ × η). У нагревательных элементов коэффициент мощности близок к единице, но окончательные данные берут из паспорта всего котла, включая автоматику и насосы.

Для быстрой оценки при 230 В:

• 6 кВт — примерно 26 А;
• 7,5 кВт — примерно 33 А;
• 9 кВт — примерно 39 А;
• 12 кВт — примерно 52 А.

Эти значения показывают, почему мощные модели часто подключают к трёхфазной сети. Они не являются готовым выбором автомата или кабеля: фактическое напряжение, паспортный ток и схема могут отличаться.

Как рассчитать ток трёхфазного котла

Для симметричной трёхфазной нагрузки используют I = P / (√3 × U × cos φ × η), где U — линейное напряжение, обычно около 400 В. Ориентировочно:

• 9 кВт — около 13 А на фазу;
• 12 кВт — около 17,3 А на фазу;
• 15 кВт — около 21,7 А на фазу;
• 18 кВт — около 26 А на фазу;
• 24 кВт — около 34,6 А на фазу.

Расчёт предполагает равномерное распределение. Реальная схема ступеней и автоматики определяется котлом. Нельзя самостоятельно переставлять перемычки, если это не предусмотрено его электрической схемой.

Почему мощности недостаточно для выбора сечения

После получения тока кабель проверяют по нескольким независимым условиям. Достаточным считается сечение, которое проходит каждую проверку.

1. Нагрев при длительной нагрузке. Допустимый ток зависит от способа прокладки.
2. Падение напряжения. На длинной линии может потребоваться большее сечение.
3. Короткое замыкание. Проводник должен выдержать тепловое воздействие до отключения защиты.
4. Механическая прочность и монтаж. Учитываются жилы, вводы и радиус изгиба.
5. Защитный аппарат. Он должен защищать кабель, а не только соответствовать току котла.
6. Клеммы оборудования. Выбранная жила должна корректно подключаться к колодке.

В Electrical Installation Guide Schneider Electric выбор проводника рассматривается вместе с допустимым током, падением напряжения, условиями монтажа и защитой при коротком замыкании. Источник: Schneider Electric, Electrical Installation Guide.

Как способ прокладки меняет допустимый ток

Кабель отдаёт тепло окружающей среде. Открыто закреплённая линия охлаждается иначе, чем линия в теплоизоляции или плотно заполненной трубе. Поэтому одинаковое сечение имеет разную допустимую нагрузку.

• открыто по стене или на лотке;
• в трубе или коробе;
• скрыто в стене;
• в утеплённой полости;
• рядом с другими нагруженными кабелями;
• в помещении с повышенной температурой;
• на улице или во влажной зоне.

Для каждого варианта применяют свою таблицу допустимых токов и коэффициенты. Нельзя взять значение для одиночного открытого кабеля и перенести его на пучок в утеплителе.

Как учитывать длину линии

Длина влияет прежде всего на падение напряжения и сопротивление петли короткого замыкания. В однофазной линии ток проходит по фазному и нейтральному проводникам, поэтому в упрощённом расчёте учитывают путь туда и обратно. Для трёхфазной линии формула другая.

1. Измерьте трассу по фактическому маршруту, а не по прямой между комнатами.
2. Добавьте подъёмы к щиту и котлу, обходы и разумный монтажный запас.
3. Рассчитайте падение для выбранного материала и сечения.
4. Сопоставьте его с допустимым для всей установки.
5. При необходимости увеличьте сечение и повторите проверки.

Онлайн-калькулятор удобен для предварительной оценки, но его результат зависит от скрытых настроек: напряжения, числа фаз, материала жил, коэффициента мощности и допустимого падения. Итог нужно проверять вручную и по нормам проекта.

Медь или алюминий

Материал проводника влияет на сопротивление, допустимый ток, соединения и минимальные сечения. Внутреннюю линию к котлу обычно проектируют под конкретный кабель и аппаратуру; произвольно заменять медь алюминием того же сечения нельзя.

• клеммы должны допускать материал и форму жилы;
• переход между разными металлами выполняют подходящим соединителем;
• многопроволочную жилу оконцовывают по требованиям клеммы;
• число жил и защитный проводник определяются схемой;
• марка кабеля должна соответствовать среде и способу прокладки.

Сколько жил нужно для электрокотла

Число жил нельзя выбирать только по словам «220» или «380». Оно зависит от того, нужны ли нейтраль и защитный проводник и какую схему предусматривает производитель.

• Однофазная схема: обычно рабочая фаза, нейтраль и защитный проводник.
• Трёхфазная без нейтрали: три фазы и защитный проводник, если это прямо допускает схема.
• Трёхфазная с нейтралью: три фазы, нейтраль и защитный проводник.

Защитный проводник нельзя заменять рабочей нейтралью или корпусом трубы. Схему сверяют одновременно на котле, в проекте щита и в системе заземления дома.

Как выбрать автомат для линии

Автомат защищает проводку от перегрузки и короткого замыкания. Его номинал и характеристику согласуют с расчётным током, допустимым током кабеля, пусковыми особенностями оборудования, током короткого замыкания и рекомендациями производителя.

1. Расчётный ток нагрузки не должен заставлять исправный автомат регулярно отключаться.
2. Номинал автомата не должен превышать допустимое для кабеля значение с учётом поправок.
3. Отключающая способность должна соответствовать ожидаемому току короткого замыкания.
4. Для многофазной цепи применяют согласованное отключение проводников по проектной схеме.
5. После монтажа проверяют фактическое время и условия отключения.

Ставить автомат большего номинала, потому что прежний «выбивает», нельзя. Сначала выясняют нагрузку, состояние котла и линии.

Нужно ли УЗО

Защита от токов утечки определяется паспортом котла, схемой заземления, местом установки и действующими требованиями. Тип УЗО выбирают по характеру нагрузки и электронной части оборудования, а номинальный ток — с учётом аппарата защиты.

• УЗО не заменяет автомат от перегрузки и короткого замыкания;
• защитный проводник не проводят через измерительный контур УЗО;
• нейтрали разных защищённых групп не смешивают;
• тип AC, A или другой выбирают не наугад, а по документации;
• после подключения выполняют функциональную и приборную проверку.

Контактор, термостат и аварийное отключение

Мощность котла может коммутироваться внутренними контакторами или внешним аппаратом. Комнатный термостат часто управляет только слаботочным входом и не предназначен для прямого разрыва силового тока.

• проверить, какой ток коммутирует управляющий контакт;
• не пропускать силовую линию через маломощный термостат;
• предусмотреть доступное отключение для обслуживания;
• не обходить аварийный ограничитель температуры;
• согласовать насосы и автоматику с руководством котла.

Почему нельзя давать универсальную таблицу сечений

Таблица без метода прокладки создаёт ложную точность. Например, кабель одного сечения может проходить по нагреву при открытой прокладке, но не проходить в теплоизоляции; короткая линия может укладываться по падению напряжения, а длинная — потребовать увеличения.

Безопасная памятка выглядит не как «кВт → мм²», а как набор исходных данных и проверок. Если нужен предварительный выбор, сначала считайте ток, затем берите допустимый ток из таблицы именно для своего кабеля и способа монтажа, после чего проверяйте длину и защиту.

Пример логики для котла 9 кВт

Предположим, паспорт допускает два разных варианта подключения. Логика будет такой:

• 230 В, одна фаза: ориентировочно 39 А; проверяют, допускают ли ввод дома и котёл такой режим, затем выбирают кабель и защиту.
• 400 В, три фазы: ориентировочно 13 А на фазу при симметричной нагрузке; проверяют схему жил, нейтраль, защиту и баланс.
• Длинная трасса: после проверки нагрева отдельно рассчитывают падение напряжения.
• Трасса в утеплителе: применяют соответствующие коэффициенты или меняют способ прокладки.

Пример демонстрирует порядок, а не назначает сечение. Итог зависит от конкретной кабельной продукции, температуры, группировки и требований производителя.

Пример логики для котла 12 кВт

При 230 В расчётный ток около 52 А, что предъявляет серьёзные требования к вводу и выделенной мощности. При трёхфазных 400 В получается около 17,3 А на фазу. Однако даже во втором случае нельзя автоматически выбирать минимальный кабель: проверяют длину, прокладку и защиту.

• подтвердить допустимую производителем схему;
• проверить выделенную мощность и вводной автомат;
• посчитать ток каждой ступени и линии;
• проверить клеммную колодку котла;
• предусмотреть аппарат отключения и защиту;
• провести измерения после монтажа.

Ошибки при выборе и монтаже

• выбирать кабель только по мощности, не уточняя число фаз;
• не учитывать реальную длину трассы;
• брать допустимый ток для другого способа прокладки;
• укладывать нагруженную линию в утеплитель без перерасчёта;
• завышать автомат относительно кабеля;
• уменьшать число жил вопреки схеме;
• вводить слишком жёсткую или толстую жилу в неподходящую клемму;
• оставлять скрутки и скрытые соединения;
• питать котёл через розеточную группу или удлинитель;
• не измерять ток после запуска всех ступеней.

Что проверить перед первым включением

1. Сопоставить шильдик, схему перемычек и фактическое питание.
2. Проверить целостность и маркировку жил.
3. Измерить сопротивление изоляции подходящим прибором.
4. Проверить защитный проводник и условия автоматического отключения.
5. Убедиться в правильности автомата, УЗО и контактора.
6. Заполнить систему теплоносителем и удалить воздух по инструкции.
7. Запустить ступени последовательно и измерить ток по фазам.
8. После прогрева проверить клеммы и аппараты на аномальный нагрев.

Когда расчёт должен делать электрик-проектировщик

Не ограничивайтесь онлайн-калькулятором, если мощность близка к пределу ввода, трасса длинная, проходит через утеплитель или дерево, кабели собраны в пучок, используется алюминий, есть генератор или резервное питание, неизвестна петля короткого замыкания либо котёл подключается к существующему щиту без документации.

Специалист проверит не только сечение, но и селективность, отключающую способность, систему заземления, баланс фаз и возможность ввода дома нести отопительную нагрузку.

Короткий вывод

Чтобы выбрать сечение кабеля для электрокотла, сначала определите схему и ток, затем последовательно проверьте нагрев в реальных условиях прокладки, длину и падение напряжения, короткое замыкание, автомат, УЗО и клеммы оборудования. Для 9 и 12 кВт разница между одной и тремя фазами огромна, поэтому универсальное сечение без исходных данных давать нельзя.
