Какой кабель нужен для варочной панели и духового шкафа

Типичный ориентир для однофазной варочной панели полной мощности — отдельный медный кабель 3 × 6 мм², но это не универсальный ответ. Панель может подключаться к двум или трём фазам, иметь ограничение мощности, а допустимый ток кабеля меняется при скрытой прокладке, высокой температуре и группировке. Духовой шкаф часто подключают отдельной линией 3 × 2,5 мм², если его паспортный ток и условия прокладки это допускают.

Начните не с кабеля, а с шильдика техники

До ремонта кухни выпишите для каждого прибора:

• номинальную и максимальную мощность;
• напряжение и число фаз по схеме производителя;
• способ подключения: клеммная колодка, заводской шнур или вилка;
• требуемый номинал защиты;
• допустимый тип и сечение соединительного кабеля;
• место клемм и требования к доступу;
• длину трассы и способ её прокладки.

Не путайте суммарную мощность конфорок с фактическим подключением. Некоторые панели позволяют программно ограничить потребление, но такое решение должно быть предусмотрено производителем и учтено в проекте линии.

Действующий СП для жилых зданий требует отдельную групповую линию для однофазной электроплиты и указывает для медных жил сечение не менее 6 мм².

Для конкретной встраиваемой панели дополнительно применяют паспорт производителя и расчёт по условиям прокладки. Минимум из нормы не отменяет проверку длительно допустимого тока и падения напряжения.

Две линии или одна общая

Две линии дают независимую защиту и упрощают обслуживание: неисправность духовки не отключает панель, а клеммы каждого прибора рассчитаны на его собственный ток. Общая линия возможна только по заранее выполненному проекту с корректным распределительным узлом и защитой ответвлений. Простая скрутка мощных приборов в одной коробке таким проектом не является.

Как рассчитать ток до выбора сечения

Для однофазной нагрузки грубая оценка выполняется по формуле I = P / U. Панель 7,2 кВт при 230 В потребляет около 31 А при полной мощности. Духовка 3,3 кВт — около 14,3 А. Реальный выбор выполняют по паспортным данным, коэффициентам и проекту, но расчёт показывает, почему обычная линия на 16 А для панели не подходит.

Для трёхфазной схемы ток распределяется между фазами, однако подключать перемычки на клеммной колодке нужно строго по схеме модели. Ошибка между однофазной и многофазной конфигурацией способна повредить технику.

Ориентиры, которые нужно подтвердить расчётом

• духовой шкаф с вилкой до 16 А — отдельная розеточная линия с медным кабелем 3 × 2,5 мм² при допустимом способе прокладки;
• однофазная варочная панель высокой мощности — линия 3 × 6 мм² с отдельной защитой;
• двухфазное подключение — кабель с рабочими проводниками по схеме производителя и отдельным PE;
• трёхфазное подключение — пятипроводная линия, если это предусмотрено панелью и сетью дома.

Это не таблица автоматического выбора. Электрик проверяет длительно допустимый ток кабеля, температуру, прокладку в утеплителе, группировку, длину, ток короткого замыкания и характеристики аппаратов защиты.

Какой кабель использовать

Для стационарной проводки применяют кабель с медными жилами и оболочкой, соответствующей способу прокладки и требованиям пожарной безопасности объекта. Гибкий шнур прибора и стационарный кабель в стене — разные изделия. Нельзя замуровывать случайный бытовой удлинитель или вести одиночные жилы без предусмотренной оболочки и защиты.

Однофазная линия должна иметь фазный, рабочий нулевой и отдельный защитный PE-проводник. Объединять N и PE в розетке или у прибора запрещено. В деревянном доме требования к кабельной трассе и проходам через конструкции особенно важны; их определяет проект и действующие нормы.

Почему автомат не выбирают только по мощности прибора

Автомат защищает линию, а не «даёт прибору нужный ток». Его номинал не должен превышать допустимую нагрузку самого слабого элемента: кабеля, розетки, клеммника или соединительного шнура. Увеличивать автомат, потому что прежний отключается, опасно — сначала выясняют причину и проверяют сечение.

Кроме автомата предусматривают защитное отключение согласно проекту и действующим требованиям. Тип и номинал УДТ согласуют с характеристиками техники и вышестоящей защитой. Номиналы нельзя копировать из чужой фотографии щита.

Розетка, силовой разъём или прямое подключение

Духовой шкаф с заводской вилкой обычно подключают к заземлённой розетке подходящего номинала. Розетку размещают доступно для обслуживания, но не непосредственно за горячей задней стенкой и не там, где она мешает установке корпуса.

Варочная панель может подключаться через силовой разъём или клеммную коробку — как предписывает инструкция. Соединение должно быть доступно после снятия соседнего ящика или сервисной панели. Спрятанная намертво коробка усложняет контроль контактов и ремонт.

Перед покупкой проверьте:

• номинальный ток розетки или клеммника;
• допустимое сечение и тип жил;
• наличие зажима PE;
• температурную зону в кухонной мебели;
• радиус изгиба кабеля и место ввода;
• возможность повторно подтянуть соединение, если это требует изделие.

Многопроволочные жилы оконцовывают способом, предусмотренным зажимом. Лужение концов под винтовой контакт не заменяет подходящий наконечник и может ухудшить соединение со временем.

Практический пример выбора

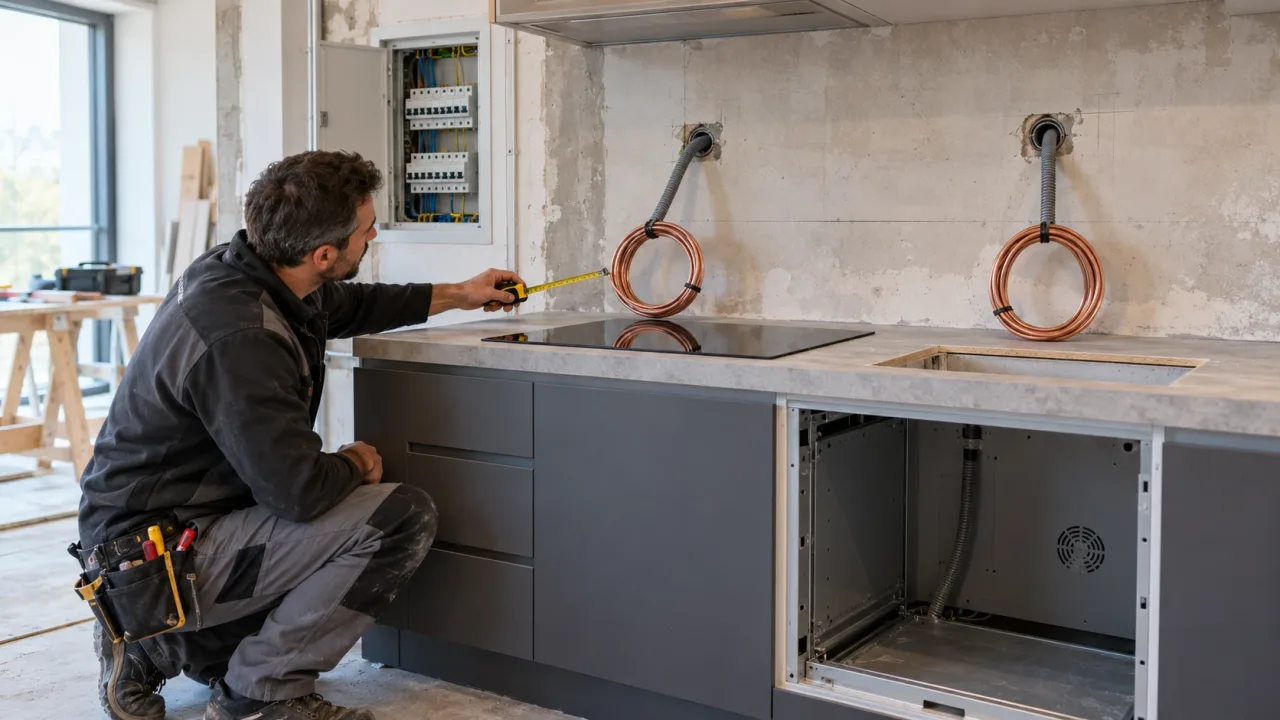

Есть панель 7,4 кВт без вилки и духовка 3,1 кВт с вилкой 16 А. В щите достаточно места, а ремонт ещё не закончен. Рациональная схема — отдельная рассчитанная линия к панели и отдельная линия 16 А к розетке духовки. Электрик сверяет схему панели, доступные фазы, длину трассы и прокладку в стене.

Проверяемый результат до отделки: обе линии подписаны, PE непрерывен, аппараты соответствуют кабелям, клеммные точки доступны, а измерения подтверждают работу защиты. Суммарная мощность учтена во вводе дома. Если ввод ограничен, одного увеличения сечения внутри кухни недостаточно.

Сценарии для частного дома и дачи

В частном доме нужно проверить выделенную мощность и фактическое напряжение под нагрузкой. При трёхфазном вводе нагрузки распределяют между фазами, не создавая сильного перекоса. Наличие трёх фаз ещё не означает, что конкретную панель можно подключить по любой схеме.

На даче со старым вводом 5–7 кВт одновременная работа панели и духовки может превышать разрешённую мощность. Возможные решения — увеличить мощность официально, выбрать технику с меньшим потреблением либо использовать предусмотренное панелью ограничение. Самовольная замена вводного автомата проблему не решает.

Если проводка алюминиевая, щит старый, заземление неизвестно или линия идёт через деревянные конструкции, проектирование и монтаж поручают квалифицированному электрику. Новая мощная техника выявляет слабые соединения, которые годами не проявлялись на малой нагрузке.

Ошибки и скрытые расходы

• подключение панели к обычной розетке 16 А;
• питание духовки и чайника от одной перегруженной группы;
• выбор автомата большего номинала без замены кабеля;
• отсутствие отдельного защитного проводника;
• соединение меди и алюминия случайной скруткой;
• размещение розетки за нагревающейся частью корпуса;
• недоступная клеммная коробка за встроенной мебелью;
• неверные перемычки на колодке панели;
• работа под напряжением;
• игнорирование ограничения выделенной мощности.

Скрытые расходы появляются, когда линию прокладывают после установки кухни: приходится снимать мебель, штробить готовую отделку и переделывать щит. Поэтому модели техники и точки подключения выбирают до черновой электрики.

Где заканчивается самостоятельная подготовка

Владелец может собрать паспорта, указать мощность, измерить трассу и продумать доступ. Расчёт защиты, проверку щита, прокладку и подключение выполняет электрик. Все работы ведут на обесточенной установке с проверкой отсутствия напряжения.

Правильная линия подтверждается не только тем, что техника включилась. Проверяют защитный проводник, сопротивление изоляции, петлю короткого замыкания, УДТ, затяжку контактов и отсутствие перегрева при контрольной нагрузке.
