Какой кабель прокладывать в земле к частному дому
Для прямой прокладки в земле к частному дому обычно выбирают силовой кабель с медными жилами и бронёй, рассчитанный производителем на грунт, например подходящее исполнение ВБбШв или его актуальный аналог. Небронированный ВВГнг-LS не следует просто закапывать: его применяют только в спроектированной защитной кабельной системе. Марку, сечение, число жил и способ ввода определяют по выделенной мощности, заземлению, длине линии, грунту и техническим условиям.
Бронированный кабель или кабель в трубе
Броня защищает от случайного механического воздействия и повреждения грызунами, но не отменяет правильную траншею, песчаную подготовку и сигнальную защиту. Стальная броня должна быть подключена к системе уравнивания потенциалов по проекту.
Сменная линия в гладкой двустенной трубе удобна для ремонта, если трасса имеет достаточный диаметр, большой радиус поворотов и доступные протяжки. Обычная тонкая ПНД-труба для воды, канализационная труба и гофра для помещений не становятся автоматически кабельной канализацией: проверяют назначение, кольцевую жёсткость, герметизацию вводов и допустимость подземной укладки.
| Вариант | Плюсы | Ограничения | Когда выбирать |
|---|---|---|---|
| Бронированный кабель прямо в грунте | Механическая защита по всей длине, меньше зависимость от трубы | Тяжелее монтаж, броню нужно правильно заземлить | Простая трасса без требования лёгкой замены |
| Бронированный кабель в трубе на участках | Усиленная защита на вводах и пересечениях | Тепловой режим и протяжка требуют расчёта | Проезды, фундамент, зоны риска |
| Небронированный кабель в полноценной трубе | Возможность замены при правильно сделанной трассе | Ошибка трубы или вводов приводит к воде и повреждению | Проектируемая кабельная канализация |
| Воздушный ввод СИП | Нет земляных работ | Видимый пролёт, требования к габаритам и арматуре | Когда техусловия и участок допускают воздух |
Сам СИП для воздушной линии не является универсальным подземным кабелем. Переход с воздушного ответвления на подземный участок выполняют через согласованный узел с подходящим кабелем и защитой.
Как выбрать сечение и число жил
Сечение считают по длительно допустимому току, падению напряжения, условиям прокладки и проверке защитного аппарата. Мощность сама по себе не даёт готового ответа: важны одна или три фазы, длина трассы, способ заземления, температура и возможность будущей нагрузки.
Для современного ввода заранее уточняют схему с отдельными рабочим нейтральным и защитным проводниками. Использовать броню как единственный защитный проводник нельзя. Число жил выбирает проектировщик в соответствии с системой питания и точкой разделения PEN, если она предусмотрена техническими условиями.
Перед покупкой соберите:
- договор и технические условия сетевой организации;
- выделенную мощность и номинал вводной защиты;
- однофазную или трёхфазную схему;
- длину трассы с подъёмами до щитов;
- тип грунта и уровень грунтовых вод;
- пересечения с дорогой, водой, канализацией и газом;
- способ ввода через фундамент;
- резерв на будущие нагрузки без самовольного увеличения мощности.
Алюминиевые жилы допустимы не «потому что дешевле», а когда конкретная марка, сечение, соединения и проект это предусматривают. На малых сечениях и бытовых вводах часто выбирают медь из-за удобства оконцевания, но окончательное решение принимают расчётом.
На какой глубине прокладывают кабель
Распространённый ориентир для кабельной линии — не менее 0,7 м от планировочной отметки, а траншея получается глубже из-за подушки. Технологическая карта по прокладке кабеля формулирует это так: «укладку кабеля на глубине не менее 0,7 м». Однако это не универсальная команда для любого участка.
Глубина меняется на вводах, пересечениях, в скальном грунте, под проездом и при специальной защите. Проект учитывает актуальные нормы, местные коммуникации и технические условия. Над кабелем размещают предусмотренную механическую защиту и сигнальную ленту на требуемой отметке.
Трассу нельзя выбирать только по кратчайшей линии. Она должна оставаться понятной после благоустройства, не проходить под будущим фундаментом, септиком, деревьями и местом постоянной глубокой обработки почвы.

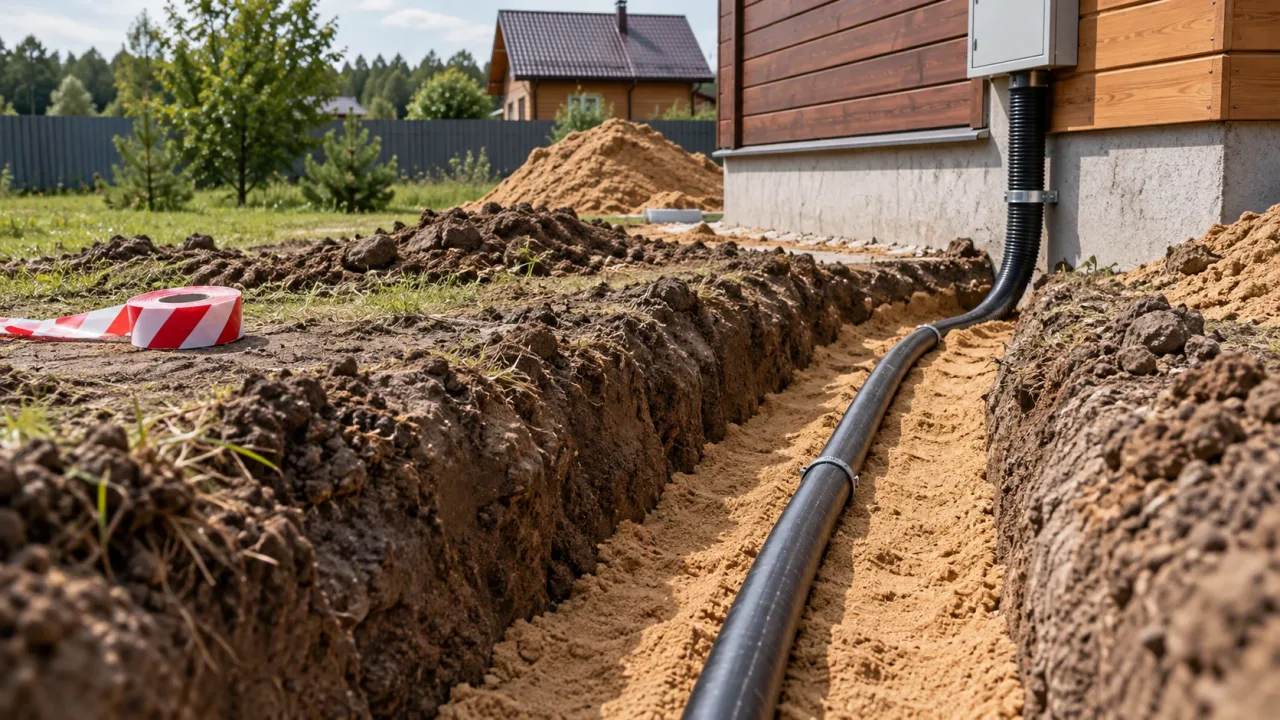

Устройство траншеи
- Согласуйте трассу и получите сведения о подземных коммуникациях.
- Выполните разбивку, сфотографируйте точки привязки.
- Выкопайте траншею проектной глубины с устойчивыми стенками.
- Удалите камни, строительный мусор и воду.
- Устройте выровненную песчаную или мелкозернистую подушку.
- Размотайте кабель без скручивания и соблюдайте минимальный радиус изгиба.
- Защитите вводы и пересечения трубой проектного типа.
- Засыпьте кабель мягким грунтом без камней, затем установите предусмотренную защиту и сигнальную ленту.
- До окончательной засыпки выполните измерения и исполнительную съёмку.
- Засыпайте траншею послойно без повреждения линии.
Работу выполняют только на отключённой и проверенной линии. Подключение к сетевой опоре, вводному аппарату и действующему щиту поручают квалифицированному электрику с допуском. Экскаватор прекращает работу при обнаружении неизвестной трубы, ленты, кладки или кабеля.
Как проверить кабель до покупки
На барабане или бухте должны быть понятная маркировка производителя, марка, число и сечение жил, длина и документ о соответствии. Сопоставьте маркировку на оболочке с этикеткой и паспортом. Не покупайте остаток неизвестного происхождения с повреждённой оболочкой.
Проверяют:
- разрешена ли прямая укладка в землю;
- материал и класс жил;
- конструкцию оболочки и брони;
- наружный диаметр и массу;
- минимальный радиус изгиба;
- допустимое тяговое усилие;
- температурный диапазон монтажа;
- пожарное исполнение на участках внутри здания;
- совместимые муфты, наконечники и вводные уплотнения.
Маркировка «нг-LS» описывает пожарные свойства, но сама по себе не означает пригодность к механическим нагрузкам в грунте. Аналогично наличие чёрной оболочки не доказывает стойкость к подземной прокладке.
Практический сценарий
Дом находится в 35 м от щита на границе участка. Трасса пересекает въезд и входит через фундамент. Проектировщик рассчитывает ток и падение напряжения, выбирает число жил и сечение. На обычном участке допускается бронированный кабель в подготовленной траншее; под въездом и на вводе предусматривается дополнительная труба. До засыпки электролаборатория проверяет целостность и сопротивление изоляции, а владелец сохраняет фото с привязкой к постоянным объектам.
Проверяемый результат: марка и сечение совпадают с проектом, оболочка не повреждена, изгибы плавные, трасса выдерживает расстояния до коммуникаций, броня и PE подключены по схеме, защита отключает линию при повреждении.
Скрытые расходы
| Расход | Почему его забывают |
|---|---|
| Проект и расчёт | Кабель сравнивают только по цене метра |
| Песок и вывоз грунта | Объём траншеи кажется небольшим |
| Защитные трубы | Нужны на вводах и пересечениях |
| Муфты и наконечники | Для брони требуется правильное оконцевание |
| Испытания | Их планируют уже после засыпки |
| Восстановление дорожки | Трасса проходит через благоустройство |
| Резервная труба | О ней вспоминают при прокладке связи или автоматики |
Силовой и слаботочный кабели не складывают в одну случайную трубу. Расстояния и пересечения задаёт проект. Если нужен интернет, ворота или видеонаблюдение, резервные каналы планируют одновременно, но физически разделяют по требованиям систем.
Частые ошибки
- закапывать ВВГ без рассчитанной защиты;
- использовать СИП в земле;
- выбирать сечение только по мощности котла или дома;
- соединять кабель скрытой бытовой коробкой в грунте;
- делать резкие повороты трубы;
- не герметизировать ввод от воды и газа грунта;
- засыпать камнями и строительным мусором;
- не фотографировать трассу;
- подключать броню и PE «как получится»;
- проводить испытания после подачи напряжения вместо проверки до засыпки.
Надёжный подземный ввод — это кабельная система, а не одна марка кабеля. Если нет проекта, сначала определяют мощность, схему заземления и трассу, затем выбирают кабель и защиту. Так дешевле, чем вскрывать двор из-за перегрева, воды в трубе или повреждения при первой посадке дерева.
Частые вопросы
Какой кабель прокладывают под землёй к частному дому?
Для прямой укладки обычно выбирают рассчитанный бронированный силовой кабель, например подходящее исполнение ВБбШв или актуальный аналог. Точную марку, число жил и сечение определяют проектом и техническими условиями.
Можно ли проложить ВВГнг-LS прямо в земле?
Прямое закапывание небронированного кабеля не является надёжным типовым решением. Его применяют только внутри спроектированной защитной кабельной системы, пригодной для грунта и допускающей тепловой режим и замену.
На какой глубине прокладывают кабель к дому?
Часто используется ориентир не менее 0,7 м до кабеля, но точная глубина зависит от пересечений, проездов, грунта, способа защиты и действующего проекта. На отдельных участках требования меняются.
Нужно ли прокладывать бронированный кабель в трубе?
По всей длине это требуется не всегда. Трубу часто предусматривают на вводе, под проездом и в местах повышенного риска. Решение должно учитывать теплоотвод, радиус изгиба и возможность протяжки.
