Проводка в бане и парной: кабель, прокладка и защита

Короткий ответ: как должна быть устроена проводка в бане и парной

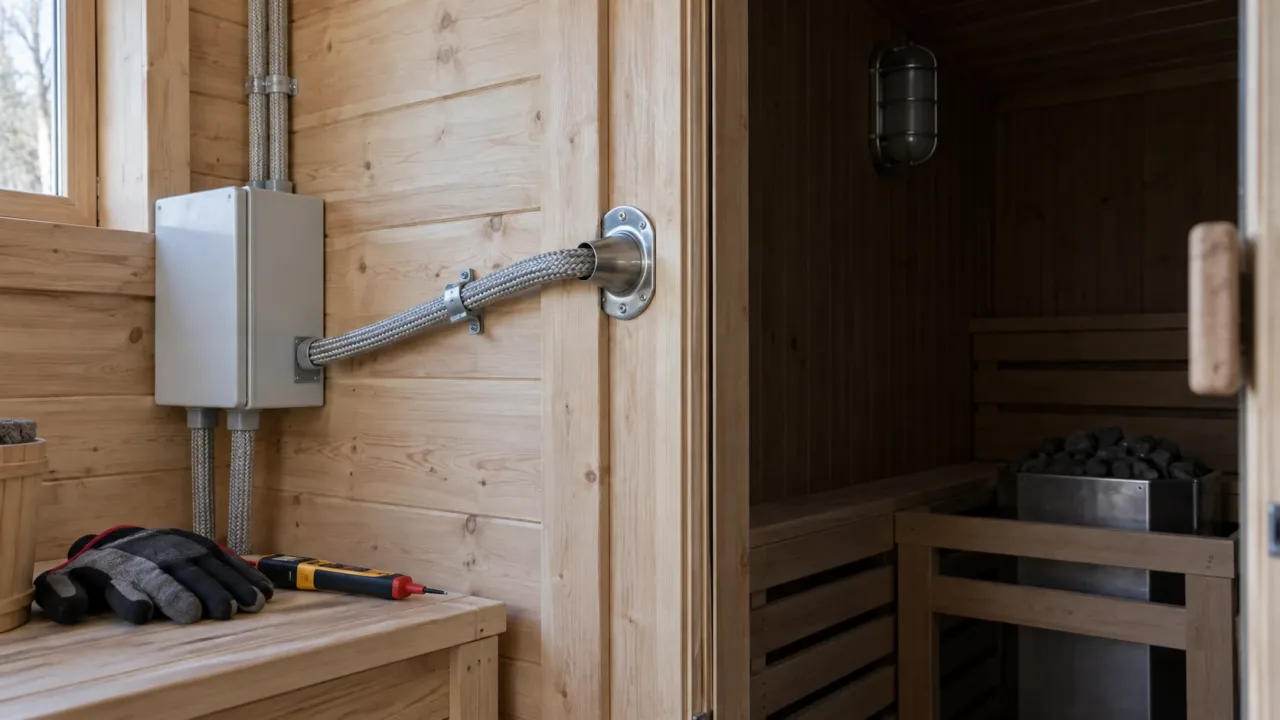

В парной оставляют только то электрооборудование, которое действительно необходимо и допускается для места установки. Трассу по возможности прокладывают со стороны более прохладного помещения, а внутрь вводят короткий участок к термостойкому светильнику или оборудованию. Распределительные коробки, обычные розетки, выключатели и бытовые автоматы в горячей зоне не размещают. Печь подключают строго по схеме изготовителя.

Стандарт устанавливает специальные требования «с целью обеспечения защиты людей от поражения электрическим током».

Речь идёт о ГОСТ Р 50571.12-96 для помещений с нагревателями саун. Его смысл нельзя свести к марке кабеля: безопасность обеспечивается расположением оборудования по зонам, защитным отключением, заземлением, ограничением температуры и правильным выбором всей системы.

Как обезопасить место до диагностики

Если свет мигает, автомат отключается, пахнет перегретой изоляцией или на светильнике появляется конденсат, баню перестают использовать. Не нужно «проверять ещё один прогрев»: дефект от температуры часто развивается быстрее.

До приезда электрика:

• выключите соответствующую линию в щите сухими руками из безопасного помещения;
• повесьте понятное предупреждение, чтобы линию не включили случайно;
• дождитесь полного остывания печи и парной;
• не касайтесь металлических корпусов и мокрых поверхностей;
• не вскрывайте коробки и светильники до проверки отсутствия напряжения специалистом;
• при дыме или тлении покиньте помещение и вызывайте экстренные службы.

Отключить только настенный выключатель недостаточно: он не гарантирует обесточивания всей цепи и может разрывать не тот проводник.

Какие признаки записать или сфотографировать

Фотографировать нужно только после отключения и с безопасного расстояния. Полезны общий вид трассы, место прохода через стену, светильник, печь и маркировка аппаратов в щите. Не снимайте крышки ради кадра.

Запишите:

• после какого времени прогрева возникает проблема;
• отключается автомат или устройство защитного отключения;
• дефект появляется только при подаче пара либо и в сухом режиме;
• где заметны потемнение, оплавление, вода или запах;
• менялись ли печь, светильники или мощность нагрузки;
• когда проводка осматривалась и измерялась в последний раз.

Эти данные помогают отличить перегрев от увлажнения, перегрузку — от утечки, а дефект светильника — от повреждения скрытой трассы.

Причины: от вероятных к редким

Чаще всего проблема возникает не из-за одной детали, а из-за несоответствия оборудования месту. Обычный кабель может иметь допустимую температуру ниже реальной температуры у потолка. Пластиковая гофра, пригодная для сухой комнаты, в парной стареет и деформируется. Негерметичный ввод пропускает влагу, а соединение внутри горячей зоны теряет контакт.

Что можно определить без разборки

Владелец может сравнить фактическое размещение с паспортами оборудования. На кабеле, светильнике и вводе должна быть идентифицируемая маркировка, а в документации — допустимые температура, влажность и способ монтажа. Если модель определить невозможно, считать её подходящей нельзя.

Осмотрите, не проходит ли трасса непосредственно над печью, не касается ли горячего дымохода, не спрятаны ли соединения под вагонкой, не установлен ли обычный выключатель в парной. Любой из этих признаков — повод остановить эксплуатацию до профессионального обследования.

Когда причина скрыта внутри узла

Слабая клемма, повреждение изоляции за обшивкой и неправильный проход через дерево визуально не видны. Их ищут измерениями на обесточенной линии и тепловым контролем только по профессиональной методике. Разбирать горячую парную ради «прозвонки» бытовым мультиметром опасно и малоинформативно.

Особенно коварны дефекты, проявляющиеся после нагрева: материалы расширяются, сопротивление контакта меняется, конденсат перемещается. Если холодная цепь работает, это не подтверждает её безопасность в режиме бани.

Пошаговая диагностика без работы под напряжением

Безопасные проверки своими силами

Самостоятельная часть ограничивается документами и внешним осмотром:

1. Полностью отключите линию и исключите случайное включение.
2. Дождитесь остывания и высыхания помещения.
3. Найдите схему щита и паспорт печи.
4. Запишите номиналы аппаратов без снятия защитных панелей.
5. Определите модели доступных светильников и термостатов.
6. Сфотографируйте трассу, вводы и видимые повреждения.
7. Составьте перечень всех потребителей и их паспортной мощности.
8. Передайте сведения электрику для расчёта и измерений.

Проверка отсутствия напряжения, вскрытие соединений, измерение сопротивления изоляции и петли цепи относятся к работам специалиста. Обычная индикаторная отвёртка не подтверждает безопасное состояние линии.

Как интерпретировать результат

Если дефект связан только с максимальным прогревом, первым проверяют температурную пригодность оборудования и место трассы. Если отключение возникает при подаче воды на камни, вероятнее влияние влаги или конденсата. Если автомат срабатывает сразу после включения печи, проверяют мощность, короткое замыкание и схему подключения. Это направления диагностики, а не готовый диагноз.

Практический пример: светильник работает в холодной парной, но гаснет через 25 минут прогрева. На корпусе указана температура эксплуатации ниже ожидаемой температуры в месте установки у потолка. Проверяемый вывод — изделие размещено не по условиям применения. Правильное действие — не менять автомат и не обходить защиту, а перенести или заменить светильник по проекту.

Варианты устранения

Локальный ремонт

Локальная замена допустима, когда трасса и схема в целом соответствуют требованиям, а дефект ограничен доступным изделием: повреждённым гермовводом, светильником или коротким конечным участком. Новая деталь должна иметь подтверждённые характеристики именно для температуры и среды точки установки.

После ремонта специалист выполняет необходимые измерения и проверяет работу защит. Простое включение лампы не считается приёмкой: цепь может работать при сохраняющейся утечке или неверной защите.

Когда замена надёжнее ремонта

Полную переработку выбирают, если:

• обычная комнатная проводка скрыта внутри горячей стены;
• соединения недоступны и находятся в парной;
• кабель проложен у печи или дымохода без расчёта температуры;
• отсутствует защитный проводник или дифференциальная защита;
• мощность печи увеличили без пересчёта линии;
• изоляция растрескалась, потемнела или потеряла маркировку;
• схема не документирована, а трассу невозможно проверить.

В такой ситуации замена одного метра видимого кабеля создаёт ложное чувство безопасности.

Какую гофру и кабель использовать в парной

Запрос «какую гофру использовать для проводки в бане в парной» не имеет универсального ответа. Гофра не делает неподходящий кабель термостойким и не исправляет неверную трассу. Обычная ПВХ-гофра в горячей зоне — плохой ориентир. Металлическая оболочка тоже не является автоматическим решением: она проводит тепло, требует корректного соединения и защиты от коррозии.

Проектировщик сначала определяет температуру в точке прокладки, затем выбирает кабель с документированным запасом, способ крепления и ввод. Для коротких горячих участков применяют специальные термостойкие проводники, разрешённые производителем оборудования и проектом. Основную трассу разумно оставить с холодной стороны стены.

Для деревянной бани отдельно решают пожарную безопасность проходов и креплений. Нельзя просто просверлить вагонку, протянуть кабель и заполнить отверстие случайным герметиком. Узел должен учитывать нагрев, движение древесины и допустимые материалы.

Ошибки, которые усугубляют проблему

• заменять автомат на больший номинал, потому что старый «мешает»;
• отключать УЗО после ложных, как кажется, срабатываний;
• соединять проводники скруткой под вагонкой;
• ставить распределительную коробку у потолка парной;
• прокладывать бытовой удлинитель к печи;
• считать металлическую гофру достаточной защитой от любой температуры;
• устанавливать обычный светильник и закрывать его деревянным экраном;
• проверять цепь во влажной парной под напряжением;
• сушить мокрый узел строительным феном и снова включать;
• ориентироваться на цвет кабеля вместо паспорта и маркировки.

Когда остановиться и вызвать специалиста

Электрик нужен ещё на стадии проекта, а не только после поломки. Немедленно прекращайте использование при запахе горелой изоляции, потемнении дерева, повторном отключении защиты, ударе током, видимом конденсате внутри светильника или повреждении кабеля.

Для приёмки попросите однолинейную схему, перечень оборудования, расчёт нагрузки, протоколы измерений и маркировку линий в щите. Проверьте, что аппараты находятся в доступном сухом месте, соединения обслуживаемы, а конечные устройства соответствуют своим зонам. Только такой комплект даёт основание считать проводку в парной системой, а не набором отдельных «термостойких» деталей.
