Размеры канализационных труб ПВХ: диаметры и выбор

Размер канализационной трубы выбирают по назначению участка и расчётному расходу, а не по наружному виду. Обозначение DN/OD 110 у пластиковой безнапорной системы связано с номинальным наружным диаметром: гладкий конец трубы имеет около 110 мм, а раструб всегда шире. Внутренний проход меньше и зависит от толщины стенки и серии изделия.

Для внутренней разводки часто применяют 40 или 50 мм от отдельных приборов и 110 мм для унитаза, стояка и выпуска, но это не универсальная схема для любого дома. Наружную линию подбирают также по кольцевой жёсткости, глубине, грунту и нагрузке. Перед покупкой сверяют материал, область применения, стандарт, DN/OD, толщину стенки и совместимость фитингов по маркировке производителя.

Число 110 — это не диаметр раструба и не гарантированный внутренний проход. Сравнивать трубы нужно по маркировке системы и гладкому концу, а не по самому широкому месту.

Что означает размер канализационной трубы

На ценнике могут одновременно встречаться «110 мм», DN 110, DN/OD 110 и фактические размеры раструба. Эти обозначения нельзя смешивать.

Основные величины:

• DN — условное номинальное обозначение размера;
• DN/OD — номинальный размер, связанный с наружным диаметром;
• наружный диаметр — размер гладкого цилиндрического конца трубы;
• внутренний диаметр — наружный диаметр за вычетом двух толщин стенки;
• диаметр раструба — увеличенный размер соединительной части;
• толщина стенки — влияет на внутренний проход и механическую стойкость;
• монтажная длина — полезная длина между соединениями, а не всегда число на ценнике.

Актуальная редакция EN 1329-1:2026 определяет DN/OD как размер, связанный с наружным диаметром. В метрической серии приведены, среди прочих, 32, 40, 50, 75, 90, 100, 110, 125 и 160 мм.

При покупке измеряйте гладкий конец, если нужно подтвердить DN/OD. Штангенциркуль на раструбе покажет другое число и может создать впечатление, что продавец выдал «не тот диаметр».

Наружный, внутренний и раструбный диаметр

У трубы DN/OD 110 наружный диаметр гладкого конца близок к 110 мм. Внутренний проход зависит от стенки. Например, у конкретной системы с толщиной 3,2 мм расчётный геометрический проход будет около 110 − 2 × 3,2 = 103,6 мм, но допуски и конструкция изделия проверяются по паспорту.

Раструб должен принять гладкий конец и уплотнение, поэтому он шире. Его внешний размер не нормируется одной цифрой для всех брендов: меняются форма канавки, толщина, усиление и тип кольца.

Если трубу нужно провести через отверстие или гильзу, измерьте три места:

1. наружный диаметр гладкого участка;
2. максимальный диаметр раструба;
3. выступ уплотнения или крепёжного элемента;
4. запас для монтажа и перемещения соединения;
5. толщину тепло- и шумоизоляции, если она предусмотрена.

Не сверлите отверстие «ровно 110 мм» для трубы 110 с раструбом. Даже гладкому участку нужен монтажный и противопожарный узел по проекту, а раструб может не пройти.

Типовые диаметры внутренней канализации

Ниже — не готовый проект, а карта наиболее распространённых задач. Точный размер определяется числом приборов, длиной, уклоном, вентиляцией и местными требованиями.

32 мм. Встречается у отдельных малых приборов и сифонов в некоторых системах. Длинную скрытую ветвь такого размера труднее обслуживать, поэтому назначение проверяют по проекту и фитингам.

40 мм. Часто используется для короткого отвода умывальника, мойки или отдельного прибора, если система и расчёт это допускают. После объединения нескольких стоков может потребоваться больший размер.

50 мм. Распространённый размер для ванны, душа, мойки, стиральной машины и групповой внутренней ветви. Он не предназначен для прямого отвода унитаза.

75, 90 и 100 мм. Применяются в отдельных системах, проектах и национальных практиках. Наличие такого размера не означает, что к нему подойдут фитинги соседнего бренда.

110 мм. Часто используется для унитаза, стояка и выпуска из небольшого дома. Пропускная способность зависит от уклона, заполнения, вентиляции и конфигурации, а не только от наружного диаметра.

125 и 160 мм. Чаще встречаются в наружных коллекторах и системах с большим расчётным расходом. Увеличивать диаметр без причины нежелательно: при малом расходе глубина наполнения и самоочищение могут ухудшиться.

Какие трубы используют внутри здания

Для внутренней канализации нужна система, рассчитанная на отведение бытовых стоков внутри здания, температуру, огнестойкость и способ крепления. Цвет не является надёжным стандартом: серые трубы могут быть PVC-U, PP или другой системой.

Проверьте маркировку:

• материал: PVC-U, PP, PE или иной;
• стандарт изделия;
• область применения B или BD либо другое обозначение системы;
• DN/OD и толщину стенки;
• допустимую температуру стоков;
• производителя и партию;
• совместимые уплотнительные кольца и фитинги.

В EN 1329 область B относится к компонентам внутри здания и наружным участкам, закреплённым на стене; BD — также к участку в грунте внутри структуры здания и в пределах, определённых стандартом. Для полноценной наружной трассы применяются другие продуктовые стандарты.

Wavin PVC Pro — пример внутренней PVC-U-системы по EN 1329-1: производитель приводит DN 50, 75, 110, 125, 160 и 200 с отдельными значениями наружного диаметра и стенки. Эти данные относятся к конкретной линейке и не заменяют паспорт другой трубы.

Чем наружная труба отличается от внутренней

Подземная канализация испытывает давление грунта, нагрузки от транспорта, неравномерную осадку и воздействие грунтовых вод. Для неё важны не только диаметр, но и кольцевая жёсткость, конструкция стенки, основание траншеи и качество обратной засыпки.

Наружная труба должна иметь маркировку для подземных безнапорных сетей. Например, система Ostendorf KG PVC выпускается в классах SN 4, SN 8 и SN 10 с привязкой к DIN EN 13476-2 или DIN EN 1401-1 в зависимости от конструкции.

Не выбирайте наружную трубу только по оранжевому цвету. Спросите:

1. Какой стандарт указан на изделии?
2. Какая кольцевая жёсткость SN?
3. Сплошная или структурированная стенка?
4. Какая глубина и нагрузка предусмотрены производителем?
5. Как должно быть подготовлено основание?
6. Допускается ли движение транспорта над трассой?
7. Какие фитинги и уплотнения входят в систему?

Обычная внутренняя труба без подтверждённой подземной области применения не становится наружной после дополнительного утепления.

Диаметр 50 мм: где его достаточно

Труба 50 мм часто обслуживает один или несколько санитарных приборов без фекальных стоков. Но длина и конфигурация ветви могут изменить решение.

Перед выбором проверьте:

• какие приборы подключены одновременно;
• пиковый расход посудомоечной или стиральной машины;
• длину горизонтальной ветви;
• число поворотов;
• доступ к прочистке;
• уклон по применимой норме;
• вентиляцию и риск срыва гидрозатворов;
• наличие жира и пищевых частиц от кухонной мойки.

Для кухни увеличение диаметра не отменяет правильную эксплуатацию: жир остывает и оседает на стенках любого размера. Ветвь должна быть доступна для обслуживания и иметь плавные изменения направления.

Унитаз к 50-миллиметровой трубе не подключают. Переход «110 на 50 после унитаза» создаёт резкое сужение и высокий риск засора.

Диаметр 110 мм: что измерять перед покупкой

Поисковый вопрос «какой наружный диаметр канализационной трубы 110» имеет прямой ответ: у системы DN/OD 110 гладкий конец номинально около 110 мм. Но для монтажа этого недостаточно.

Запишите размеры конкретного изделия:

• наружный диаметр гладкого конца;
• максимальный размер раструба;
• длину раструба и глубину вставки;
• толщину стенки;
• эффективную длину трубы;
• расстояние до оси отвода у фитинга;
• класс жёсткости для наружной серии.

В каталоге Ostendorf трубы и фитинги наружной KG-системы обозначены как DN/OD 110, включая прямые трубы, отводы, муфты и ревизии. Это показывает важный принцип: совместимость определяется системой и DN/OD, а не бытовым названием «рыжая 110-я».

Для отверстия, короба и ревизионного люка используйте габарит раструба и инструмента. Для расчёта потока — внутренний проход и гидравлические условия.

Диаметры 125 и 160 мм в частном доме

Больший диаметр может потребоваться при объединении нескольких выпусков, высоком расчётном расходе, длинной наружной трассе или требованиях подключения к сети. Но выбор 160 мм «с запасом» не всегда улучшает самотёк.

При малом расходе широкий трубопровод заполняется на небольшую глубину. Если уклон и скорость недостаточны, твёрдые включения могут оседать. Поэтому диаметр рассчитывают вместе с уклоном и наполнением.

До увеличения размера уточните:

• суммарные расчётные расходы;
• отметку выпуска и точки подключения;
• уклон и длину;
• количество поворотов и колодцев;
• требования принимающей организации;
• возможность прочистки;
• нагрузку грунта и транспорта;
• наличие насоса — напорная линия рассчитывается иначе.

Для частного дома с одним выпуском распространён размер 110 мм, но это не разрешение применять его при любой длине и числе пользователей. Проект должен подтвердить гидравлику.

Как толщина стенки влияет на размер и прочность

При одинаковом DN/OD наружный диаметр сохраняется для совместимости, а увеличение толщины уменьшает внутренний проход. Класс кольцевой жёсткости при этом определяется не только стенкой, но и материалом и конструкцией профиля.

Не сравнивайте трубы по весу и толщине на глаз. Посмотрите:

• минимальную и среднюю толщину по паспорту;
• сплошную или многослойную конструкцию;
• SDR или серию, если она указана;
• класс SN для наружной трубы;
• назначение B, BD, U или UD;
• температурные ограничения;
• допуски диаметра и овальности.

В документе Wavin для конкретной PVC Pro трубы DN 50 указан наружный диаметр 50 мм и стенка 3,0–3,5 мм, для DN 110 — 110 мм и 3,2–3,8 мм. Нельзя переносить эти стенки на любую серую трубу: другой материал или стандарт даст другие значения.

Слишком тонкая неизвестная труба может деформироваться, а слишком жёсткая не компенсирует плохое основание траншеи. Система работает как сочетание трубы, грунта и монтажа.

Как выбрать фитинги по размеру

Фитинг должен совпадать не только по числу DN, но и по материалу, стандарту, серии соединения и уплотнению. Случайное сочетание может войти слишком туго или остаться негерметичным.

Проверяйте:

• DN/OD обоих элементов;
• материал и температурный режим;
• тип раструба и кольца;
• глубину вставки;
• угол отвода;
• монтажную длину;
• возможность компенсации температурного перемещения;
• наличие переходника на чугун или другую систему.

Не вставляйте гладкий конец трубы в гладкий конец без муфты. Для отрезка без заводского раструба нужна подходящая двухраструбная муфта или другой системный фитинг.

Переход на меньший размер делают осознанно и в допустимом направлении. После унитаза и на основном выпуске сужение обычно создаёт проблему. Эксцентрический редуктор на горизонтальной линии ориентируют по проекту так, чтобы не образовать карман.

Отводы 45 и 87 градусов

Угол фитинга влияет на габарит, гидравлику и возможность прочистки. Резкий поворот горизонтального потока сложнее обслуживать, особенно рядом с кухней или объединением ветвей.

Вместо решения «везде два по 45» или «один 90» оцените:

• направление потока — вертикальное или горизонтальное;
• доступ для троса или промывки;
• расстояние до стены;
• отметки трубы;
• наличие ревизии;
• требования системы к опорам;
• место для теплового перемещения.

Фитинги часто имеют фактический угол 87 или 87,5°, а не ровно 90°. Это часть геометрии системы. Для разметки используйте чертёж производителя с расстояниями до осей, а не прикладывайте строительный угольник к раструбу.

На длинной наружной трассе поворот и изменение уклона могут потребовать инспекционного колодца. Его назначение разобрано в статье о ревизионном колодце для канализации.

Как диаметр связан с уклоном

Диаметр и уклон выбирают совместно. Малый уклон снижает скорость, а чрезмерный не является универсальным способом «ускорить всё»: вода может уходить отдельно от плотных включений, возрастает шум и появляются проблемы на соединениях.

Не назначайте уклон по памяти из одной статьи, пока не известны:

• внутренний или наружный участок;
• диаметр и материал;
• расчётный расход;
• длина;
• число поворотов;
• местные нормы;
• отметки начала и конца;
• доступ для обслуживания.

Подробные ориентиры для 50 и 110 мм приведены в отдельном материале об уклоне канализации. Текущая страница отвечает за размер и совместимость, а не заменяет гидравлический расчёт трассы.

После укладки проверьте уклон длинным уровнем или лазерным построителем по нескольким точкам. Один замер у начала не обнаружит провис посередине.

Как измерить существующую трубу

Старая труба может не иметь читаемой маркировки, а доступен только раструб или обрезанный участок. Измерение выполняйте после безопасного отключения прибора и очистки поверхности.

Порядок:

1. Найдите гладкий прямой участок без овальности.
2. Измерьте наружный диаметр штангенциркулем в двух взаимно перпендикулярных направлениях.
3. Если доступна только окружность, измерьте гибкой лентой и разделите на π, понимая погрешность.
4. Отдельно измерьте раструб и глубину доступного соединения.
5. Посмотрите материал, цвет сердцевины и маркировку.
6. Сравните результат с каталогом производителя и стандартным рядом.
7. Для перехода возьмите образцы или точный размер в магазин, не подбирайте «примерно».

Не пытайтесь вставить пластиковую трубу прямо в чугунный раструб с цементом, герметиком или монтажной пеной. Используйте предназначенную манжету или переходник, совместимый с фактическим наружным/внутренним размером старого элемента.

Как резать трубу и готовить гладкий конец

После укорачивания труба должна снова получить ровный торец и фаску, иначе острый край может сдвинуть или порезать уплотнительное кольцо.

Рабочая последовательность:

• отметить рез перпендикулярно оси;
• закрепить трубу без деформации;
• выполнить ровный рез подходящим инструментом;
• удалить стружку и заусенцы снаружи и внутри;
• сформировать фаску по инструкции системы;
• очистить торец и раструб;
• проверить положение и чистоту кольца;
• использовать только разрешённую монтажную смазку;
• отметить глубину вставки маркером.

EN 1329-1 предусматривает фаску, если она выполнена, под углом 15–45° к оси и с сохранением минимальной остаточной стенки. На практике размеры фаски берут из инструкции конкретного производителя.

Не используйте минеральное масло, нефтяную смазку или случайный герметик на резиновом кольце. Они могут быть несовместимы с эластомером и помешать последующей разборке.

Как собрать раструбное соединение

Раструб с эластичным кольцом герметизируется за счёт геометрии системы, а не большого слоя силикона. Соединение должно оставаться соосным и не испытывать постоянного бокового усилия.

Перед вставкой:

1. Убедитесь, что гладкий конец имеет фаску.
2. Проверьте кольцо на перекручивание, песок и повреждение.
3. Очистите обе поверхности.
4. Нанесите системную смазку по инструкции.
5. Совместите оси трубы и раструба.
6. Вставьте до требуемой отметки без удара металлом.
7. Оставьте предусмотренный производителем компенсационный зазор, если он требуется для этой линии.
8. Закрепите трубу опорами, не подвешивая вес на раструбе.

Универсальное правило «вставить до упора и вытащить ровно на 10 мм» подходит не каждой длине, температуре и системе. Следуйте монтажному руководству производителя.

После сборки отметка на трубе помогает увидеть, не вышло ли соединение при дальнейшей укладке или засыпке.

Как учитывать длину трубы и раструб

Труба длиной 1, 2 или 3 метра не всегда даёт такую же осевую длину собранного участка. Часть гладкого конца входит в раструб, а фитинги имеют собственные монтажные размеры.

Для точной закупки и разметки:

• считайте эффективную длину каждой прямой трубы;
• берите размеры Z фитингов из чертежей;
• учитывайте глубину каждого раструба;
• оставляйте место для сборочного движения;
• не располагайте соединение внутри недоступной гильзы без проектной необходимости;
• учитывайте компенсацию температурного удлинения;
• проверяйте, пройдёт ли раструб через отверстие.

Сначала соберите сухую схему с размерами на бумаге. Особенно это важно при замене короткого участка между двумя жёстко закреплёнными точками: новая труба может совпасть по «метрам», но не войти без ремонтной муфты.

Как выбрать размер трубы для частного дома

Последовательность выбора выглядит так:

1. Нанести все приборы и стояки на схему.
2. Разделить внутренние ветви, стояк, выпуск и наружную трассу.
3. Определить расчётный расход каждого участка.
4. Назначить предварительный диаметр по применимой норме.
5. Проверить уклон, наполнение и скорость.
6. Убедиться в наличии вентиляции и гидрозатворов.
7. Разместить ревизии и колодцы.
8. Для наружной части выбрать SN и основание по грунту и нагрузке.
9. Проверить отметку септика или точки подключения.
10. Составить спецификацию труб, фитингов, колец и переходов одной системы.

Общая схема автономной системы описана в статье о канализации частного дома. Глубина выпуска и входа в септик рассчитывается отдельно и не должна диктоваться случайной длиной трубы.

Частые ошибки при выборе диаметра

Ошибки возникают, когда один параметр пытаются использовать вместо проекта:

• измеряют раструб и считают его номинальным диаметром;
• называют любую серую трубу PVC, а любую оранжевую — наружной;
• покупают внутреннюю систему для траншеи без маркировки области применения;
• соединяют фитинги разных серий по принципу «почти входит»;
• уменьшают диаметр по ходу основного потока;
• выбирают 160 мм «для запаса» без проверки самоочищения;
• не учитывают толщину стенки и внутренний проход;
• делают отверстие по DN без габарита раструба;
• режут трубу без фаски;
• используют неподходящую смазку;
• засыпают наружную линию строительным мусором;
• скрывают соединение без проверки герметичности и уклона.

Небольшая течь из раструба обычно не лечится наружным слоем герметика. Соединение разбирают, очищают, проверяют фаску, кольцо, овальность и соосность.

Как проверить собранный участок

До закрытия короба, стяжки или траншеи выполните контроль:

• все трубы и фитинги имеют нужную область применения;
• DN/OD и система соединения совпадают;
• кольца на месте и не перекручены;
• видимые отметки вставки не сместились;
• труба имеет непрерывный уклон без провиса;
• опоры не деформируют раструбы;
• ревизии доступны;
• повороты можно обслужить;
• проходы через конструкции выполнены по проекту;
• наружная труба лежит на подготовленном основании без камней;
• испытательный пролив не выявляет течь и застой.

Испытание должно соответствовать стадии работ и проекту. Не создавайте давление в безнапорной канализации случайной заглушкой без расчёта: раструбные соединения и временные пробки могут разъединиться.

Фотографируйте трассу с рулеткой и привязкой к стенам до закрытия. Это поможет найти соединения и ревизии при ремонте.

Когда нужен расчёт и специалист

Проектировщик нужен, если в доме несколько стояков, большой одновременный расход, длинная наружная линия, перепад рельефа, высокий уровень грунтовых вод, проезд транспорта, насосная установка или подключение к централизованной сети.

Не ограничивайтесь подбором диаметра в магазине, когда:

• требуется изменить существующий стояк многоквартирного дома;
• неизвестна несущая способность грунта;
• труба проходит под фундаментом или дорогой;
• выпуск находится ниже точки подключения;
• система регулярно булькает или срывает гидрозатворы;
• засор возвращается после прочистки;
• нужен переход с напорной линии на самотёк;
• маркировка старой трубы не совпадает с современным рядом.

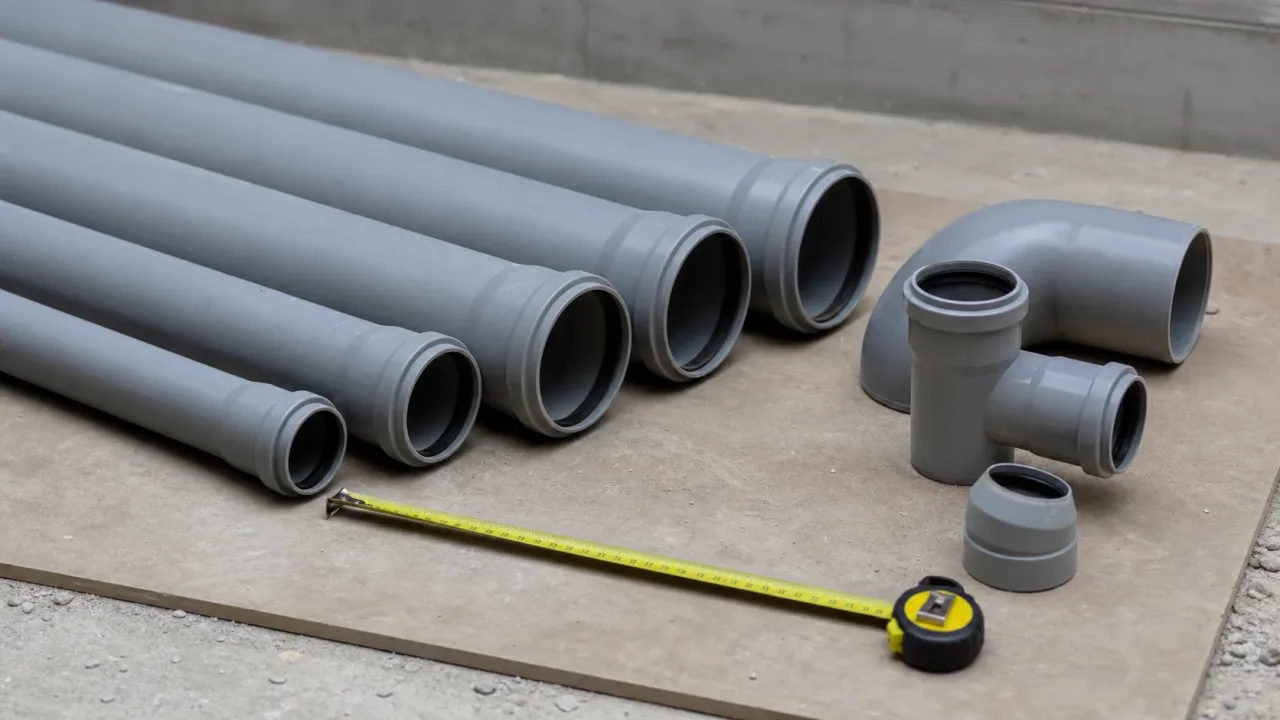

Размер канализационной трубы — это сочетание наружного стандартизованного присоединения, внутреннего прохода и условий работы. Когда все три части проверены, фитинги собираются без «почти подходящих» переходов, а трасса остаётся доступной для обслуживания.
