Что такое короткое замыкание и почему оно возникает

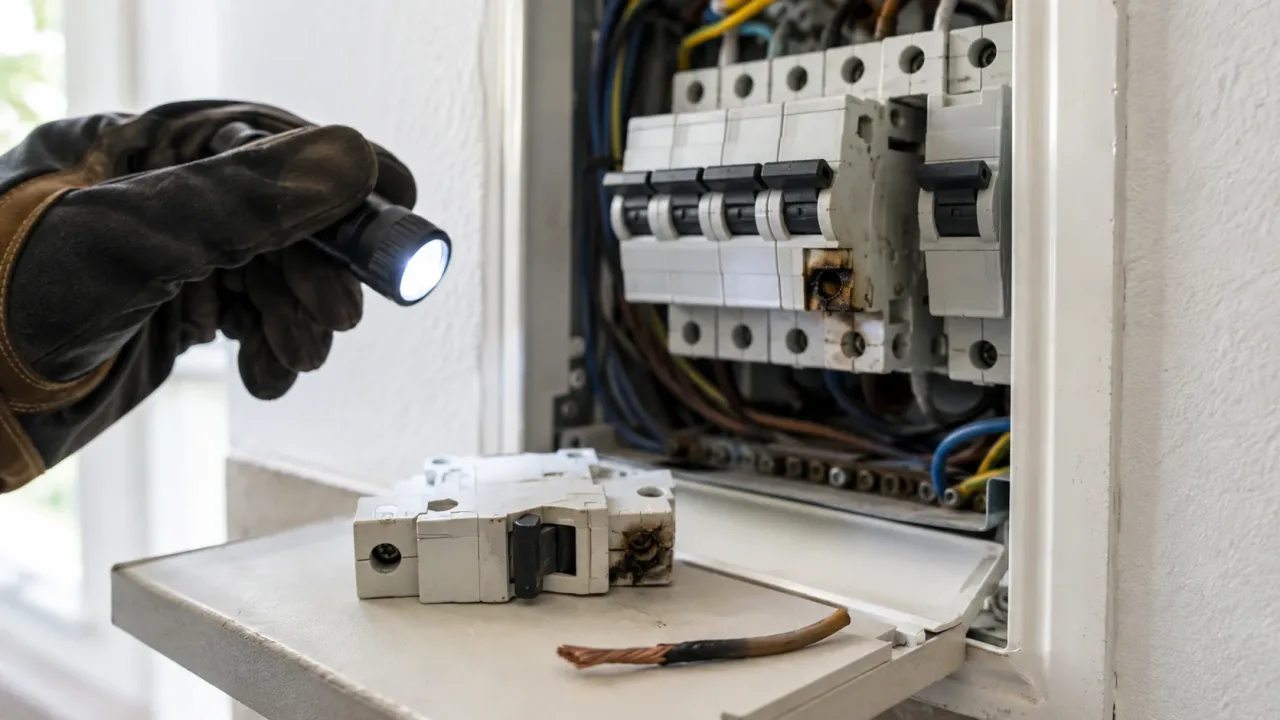

Если автомат сработал с хлопком, появились искры, запах горелой изоляции, дым или нагрев щита, не включайте его повторно «для проверки». Отключите общий ввод только тогда, когда к нему можно безопасно подойти, выведите людей из опасной зоны и при признаках горения звоните 101 или 112. Проводку под напряжением водой не тушат.

Короткое замыкание простыми словами

Обычный электроприбор ограничивает ток своим сопротивлением: лампа превращает энергию в свет и тепло, двигатель — в движение. При коротком замыкании нормальная нагрузка оказывается обойдена. Электрический ток получает путь с намного меньшим сопротивлением, поэтому его величина становится во много раз выше рабочего значения.

Упрощённо это описывает закон Ома:

I = U / Z, где I — ток, U — напряжение, Z — полное сопротивление аварийной цепи.

Чем меньше сопротивление петли замыкания, тем выше ток. Фактическое значение зависит от трансформатора, длины и сечения кабеля, соединений и места повреждения. Рассчитывать ток короткого замыкания «по мощности прибора» нельзя: прибор в аварийном пути может вообще не участвовать.

МЧС предупреждает: «Никогда не тушите водой горящую проводку, пока она под напряжением».

Это правило критично: вода может проводить ток и создать опасность поражения человека. При развившемся пожаре приоритет — эвакуация и вызов пожарной охраны, а не самостоятельный поиск повреждённого провода.

Чем короткое замыкание отличается от перегрузки и утечки

Автомат может отключаться по разным причинам. Правильное различие помогает не искать «коротыш» там, где проблема в суммарной мощности приборов.

УЗО не заменяет автоматический выключатель. Оно сравнивает токи в рабочих проводниках и предназначено прежде всего для реакции на дифференциальный ток. Защиту кабеля от перегрузки и короткого замыкания обеспечивает автомат или совмещённый дифавтомат с правильно выбранными характеристиками.

Почему возникает короткое замыкание

Повреждение изоляции

Изоляция стареет от температуры, ультрафиолета, перегрузок и времени. Её повреждают сверлом, саморезом, гвоздём, острым краем металлического профиля, пережатой мебелью или дверью. В гибком шнуре жилы могут надломиться возле вилки, корпуса прибора или места постоянного изгиба.

Опасный сценарий — скрытая проводка после ремонта. Если человек сверлит стену без схемы и проверки трассы, бур может одновременно коснуться проводника и заземлённого инструмента. Поэтому перед сверлением уточняют расположение линий и используют исправный детектор, а сомнительный участок оставляют электрику.

Влага и загрязнение

Чистая сухая изоляция препятствует току, но вода с растворёнными солями, строительная пыль и грязь создают проводящие дорожки. Причиной бывают протечка сверху, конденсат, влажная коробка на улице, вода внутри прибора или розетка в неподходящей зоне ванной.

После затопления недостаточно высушить видимую поверхность и поднять автомат. Влага остаётся в коробках, механизмах и пористых материалах. Линию отключают и проверяют сопротивление изоляции специальным прибором.

Ошибки монтажа

К замыканию приводят повреждённые при зачистке жилы, торчащие проволоки многопроволочного проводника, отсутствие втулочного наконечника там, где он нужен, слишком длинный оголённый участок, слабая фиксация кабеля и металлические заусенцы. Соединение разных металлов без подходящего решения сначала может греться и окисляться, а затем разрушить изоляцию.

Скрутка, спрятанная под штукатуркой без доступной коробки и рассчитанного соединителя, усложняет диагностику. Даже если она не вызывает короткого замыкания сразу, плохой контакт становится источником локального нагрева.

Неисправность прибора

Замыкание может находиться не в стене, а внутри чайника, стиральной машины, светильника, блока питания или удлинителя. Частые причины — повреждённый нагреватель, пробой электронного компонента, перетёртый сетевой шнур, попавшая внутрь вода или металлический предмет.

Если автомат срабатывает только при включении одного прибора, его отключают от розетки и не используют до проверки. Замена автомата на более мощный проблему не решает и может оставить кабель без защиты.

Перегрев от перегрузки

Перегрузка и короткое замыкание — разные режимы, но первый способен привести ко второму. Длительный ток выше допустимого нагревает жилы, изоляция размягчается и разрушается, после чего проводники соприкасаются. Особенно опасны бухты удлинителя, мощные приборы на одном тройнике и кабель недостаточного сечения.

Признаки короткого замыкания

Самый характерный признак — автомат отключается сразу при подаче питания или включении определённого прибора. Но по одному срабатыванию диагноз не ставят.

Искры при вставлении вилки мощного прибора не всегда означают короткое замыкание: возможен заряд входных конденсаторов. Но сильная вспышка, копоть, оплавление и повторное отключение — ненормальны. Такой прибор больше не подключают.

Что делать при коротком замыкании

Если автомат сработал без дыма и огня

1. Не пытайтесь удерживать рычаг и не включайте его много раз подряд.
2. Выключите и выньте из розеток приборы повреждённой группы, если это можно сделать без контакта с нагретыми или повреждёнными элементами.
3. Осмотрите помещение с расстояния: нет ли запаха, копоти, нагретой розетки, следов воды.
4. Оставьте линию отключённой, если причина не очевидна или автомат снова срабатывает.
5. Вызовите электрика для измерения изоляции и проверки петли короткого замыкания.

Допустимо проверить только очевидный съёмный прибор: например, оставить его отключённым и сообщить мастеру, при каких обстоятельствах сработала защита. Разбирать щит, розетку или распределительную коробку без квалификации не нужно.

Если есть дым или огонь

Сразу сообщите по номеру 101 или 112, назовите адрес и скажите, что горит электрооборудование. Если общий выключатель доступен без прохода через дым, огонь, воду и повреждённые части, питание можно отключить. При сильном задымлении нужно выйти, закрыть дверь, предупредить соседей и встретить пожарных.

Нельзя:

• тушить водой оборудование, которое может оставаться под напряжением;
• касаться щита мокрыми руками или стоя в воде;
• открывать корпус дымящегося прибора;
• возвращаться в задымлённую комнату за вещами;
• считать исчезновение дыма подтверждением безопасности проводки.

Почему выбивает автомат

При коротком замыкании электромагнитный расцепитель автомата должен отключить цепь за очень короткое время. Но его работа зависит от тока аварии и характеристик аппарата. Буквы B, C или D перед номиналом обозначают диапазон мгновенного расцепления, а число — номинальный ток, а не «мощность» автомата.

Почему отключается вводной автомат вместо группового

Если характеристики аппаратов не обеспечивают селективность, ток короткого замыкания одновременно попадает в зоны мгновенного срабатывания обоих автоматов. В результате первым может отключиться вводной или оба сразу. Причиной также бывает неисправный групповой аппарат, ошибка подключения либо замыкание на участке до него.

Проблему не решают случайной заменой вводного или группового автомата. Электрик проверяет схему, номиналы, характеристики, ожидаемый ток замыкания и допустимую нагрузку кабеля.

Почему автомат не отключается

Это опасная ситуация. Возможные причины:

• установлен аппарат слишком большого номинала или неподходящей характеристики;
• автомат неисправен или подключён неправильно;
• сопротивление аварийной петли велико, поэтому ток недостаточен для быстрого расцепления;
• происходит не металлическое короткое замыкание, а нагрев плохого контакта или дуга;
• защита отсутствует либо вместо штатного предохранителя установлена самодельная вставка.

Проверка требует измерительных приборов и квалификации. Создавать искусственное замыкание для испытания автомата категорически нельзя.

Как электрик находит повреждение

Диагностику начинают после отключения и проверки отсутствия напряжения. Специалист уточняет, какая защита сработала и при каком действии, затем разделяет линию на участки. Используются измерение сопротивления изоляции, проверка непрерывности защитного проводника, параметров петли и аппаратов защиты.

Полезная информация от владельца:

• какие приборы работали в момент отключения;
• был ли ремонт, сверление, протечка или гроза;
• какой автомат сработал;
• появился ли запах, хлопок или вспышка;
• повторяется ли проблема при одном приборе;
• есть ли фотографии проводки до отделки.

Бытовой мультиметр не заменяет измеритель изоляции и не делает работу в щите безопасной. Кроме того, электронный прибор может показать сопротивление через подключённые нагрузки и дать ошибочный вывод.

Виды коротких замыканий в доме

В однофазной сети встречаются замыкание фазы на ноль и фазы на защитный проводник или заземлённый корпус. В трёхфазном вводе возможны межфазные и многофазные повреждения. Отдельно рассматривают замыкание витков в двигателе или трансформаторе: оно развивается внутри обмотки и не всегда сразу даёт ток, достаточный для обычного автомата.

Место повреждения влияет на последствия. Возле источника ток обычно выше, а в конце длинной линии — ниже из-за сопротивления кабеля. Поэтому проектировщик проверяет не только способность автомата выдержать аварийный ток, но и гарантированное время отключения в самой удалённой точке.

Как предотвратить короткое замыкание

• Подбирать сечение кабеля и автоматы расчётом, не повышать номинал защиты без проверки линии.
• Использовать исправные розетки, вилки, светильники и заводские соединители.
• Не прокладывать удлинители под коврами и через дверные проёмы.
• Не подключать несколько мощных приборов к одному тройнику.
• Защищать уличные и влажные зоны оборудованием подходящего исполнения.
• Перед сверлением проверять схему скрытой проводки.
• После затопления не включать линию до измерения изоляции.
• Не закрывать распределительные коробки и соединения без предусмотренного доступа.
• Периодически осматривать щит на нагрев, запах, потемнение и ослабленные элементы силами специалиста.
• Устанавливать автономные пожарные извещатели в жилых помещениях.

Итог

Короткое замыкание возникает, когда ток идёт по непредусмотренному пути с малым сопротивлением. Причиной становятся повреждённая изоляция, влага, ошибки монтажа, неисправный прибор или разрушение кабеля после перегрузки. Автоматическое отключение — признак того, что защита отработала, но не разрешение включать линию снова. При повторном срабатывании, запахе, нагреве или следах копоти цепь оставляют отключённой и передают диагностику электрику; при дыме или огне вызывают 101/112 и не тушат оборудование водой, пока оно может быть под напряжением.
