Как безопасно соединить медный и алюминиевый провод

Главная сложность не в том, что ток «не пройдёт» через два металла. Алюминий быстро покрывается оксидной плёнкой, сильнее меняет размеры при нагреве и со временем может ослаблять неправильно подобранный контакт. Прямой контакт меди и алюминия при наличии влаги ускоряет электрохимическую коррозию. В результате переходное сопротивление растёт, соединение нагревается, изоляция стареет, а неисправность долго остаётся скрытой в коробке.

Почему скрутка меди с алюминием опасна

Свежая скрутка может казаться прочной и даже некоторое время работать без заметных проблем. Это не делает её надёжным соединением. Ток проходит через ограниченные точки контакта, алюминий под давлением деформируется, поверхность окисляется, а циклы нагрева и охлаждения постепенно меняют прижим.

Особенно быстро риск растёт, если:

• линия питает чайник, обогреватель, стиральную машину или другую заметную нагрузку;
• соединение находится в сырой стене, холодном чердаке или наружной коробке;
• алюминиевая жила уже надломлена либо много раз изгибалась;
• в одну клемму заведены жилы неподходящего типа или сечения;
• винт зажимает мягкий алюминий без предусмотренной конструкции и обслуживания;
• коробку замуровали без доступа для осмотра.

Изолента закрывает оголённый металл, но не создаёт стабильного электрического контакта. Пайка обычным припоем и «лужение на месте» тоже не являются универсальным бытовым решением: алюминий требует специальной технологии, а припой под винтовым зажимом может деформироваться.

Что выбрать для перехода с алюминия на медь

Правильный вариант определяют не по внешнему виду и не по названию бренда, а по паспорту. На упаковке или в техническом листе должны быть указаны алюминиевые и медные проводники, допустимые сечения, число жил, тип проводника, ток, напряжение и условия установки.

Производитель WAGO отдельно предупреждает о различиях между сериями:

«Серия 221 не подходит для соединения алюминиевых и медных проводов» — перевод официального разъяснения производителя.

При этом изготовитель допускает некоторые другие серии для цельных алюминиевых жил только с фирменной контактной пастой и с пониженной токовой нагрузкой. Вывод важнее бренда: одинаковый по форме зажим может иметь другое назначение, поэтому номер серии и технический лист нужно проверять каждый раз.

Материалы и инструменты

Набор зависит от выбранной технологии. Универсальной «коробочки для меди и алюминия» без характеристик быть не должно.

Количество соединителей считают по числу проводников и независимых цепей. Фазу, нейтраль и защитный проводник не объединяют между собой. Для каждого перехода нужна отдельная точка подходящего номинала, плюс место в коробке для укладки без резких перегибов.

Проверка исходного состояния

До покупки соединителя запишите:

• материал каждой жилы;
• сечение старого и нового кабеля;
• монолитная жила или многопроволочная;
• назначение и ожидаемая нагрузка линии;
• номинал защитного автомата;
• состояние изоляции и длину свободного конца;
• температуру, влажность и доступность коробки;
• наличие защитного проводника.

Сечение нельзя надёжно определить «на глаз» по наружному диаметру изоляции. Маркировку ищут на кабеле и в документации, а старую проводку при необходимости измеряет электрик. Номинал автомата тоже не доказывает допустимую нагрузку: прежний владелец мог установить его неправильно.

Алюминиевую жилу осматривают без многократного сгибания. Белёсый порошок, почернение, оплавление, хрупкая изоляция, короткий обломанный конец и следы перегрева — стоп-сигналы. Иногда безопаснее заменить участок до ближайшей доступной коробки, чем пытаться нарастить повреждённый сантиметр.

Безопасная подготовка линии

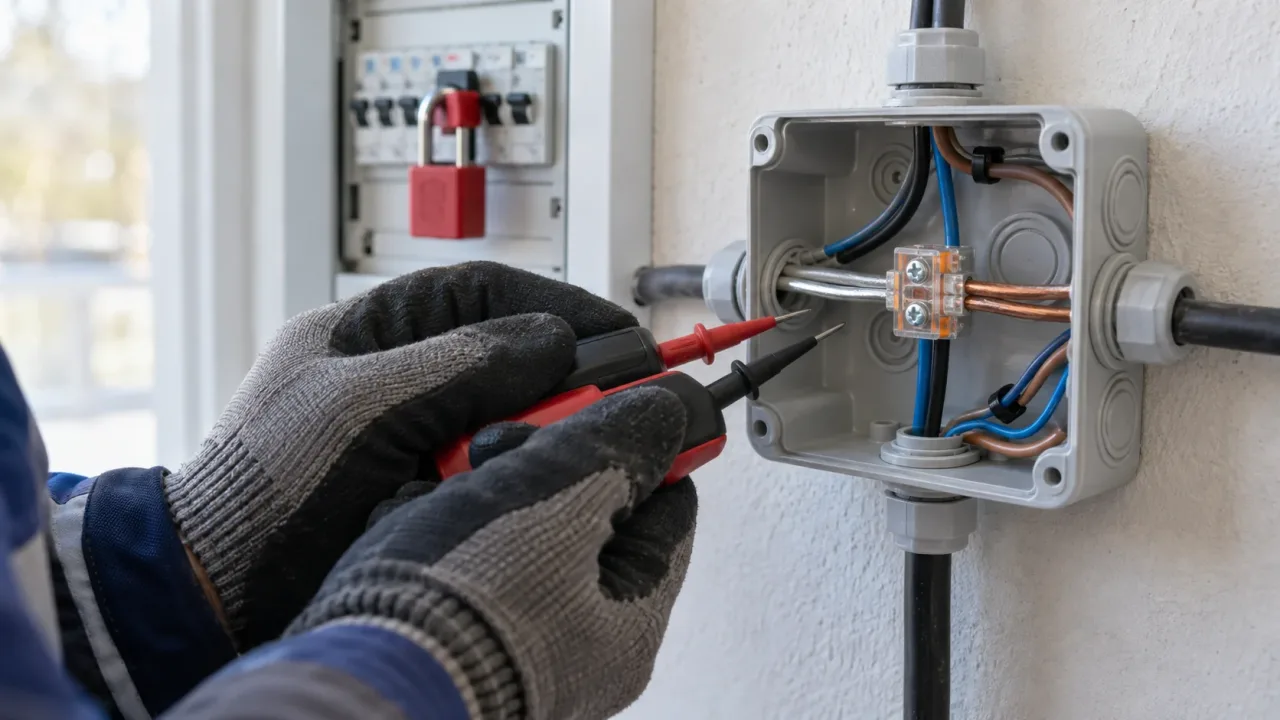

Работа под напряжением в бытовой проводке недопустима. Отключите соответствующий автомат, примите меры против случайного повторного включения и проверьте отсутствие напряжения исправным двухполюсным прибором. Проверку проводят на всех проводниках, а работоспособность указателя подтверждают до и после измерения на заведомо действующем источнике по его инструкции.

Если непонятно, какой автомат отключает коробку, линии имеют обратное питание, проводка не промаркирована или нет навыка проверки отсутствия напряжения, работу прекращают. Отключение света в комнате не означает, что все провода в коробке обесточены.

МЧС в памятке для жилых помещений относит скрутки меди с алюминием к опасным признакам и рекомендует обесточить помещение и вызвать квалифицированного специалиста. Эта граница особенно разумна для щита, ввода, электроплиты, водонагревателя и линий с высокой нагрузкой.

Порядок соединения через паспортный зажим

Ниже приведён контрольный алгоритм, а не замена инструкции конкретного изделия.

1. Полностью обесточьте линию и подтвердите отсутствие напряжения.
2. Сверьте маркировку соединителя с материалами, сечениями и типами обеих жил.
3. Подготовьте коробку так, чтобы провода входили без натяжения и острых перегибов.
4. Снимите ровно ту длину изоляции, которую указывает корпус или технический лист.
5. Не надрезайте алюминиевую жилу. Повреждённый участок откусите и подготовьте заново, если остаётся достаточная длина.
6. Очистите алюминий и нанесите контактную пасту только способом, указанным изготовителем выбранной клеммы.
7. Вставьте каждую жилу до упора в предназначенный для неё вывод либо выполните паспортную затяжку.
8. Проверьте, что оголённый металл не выступает наружу, а изоляция не попала в контактную зону.
9. Закрепите соединение в доступной коробке, не оставляя вес клеммы на хрупком алюминии.
10. До закрытия коробки электрик проверяет целостность, полярность, сопротивление защитного проводника и другие параметры по задаче.

Для опрессовки или болтового перехода последовательность будет другой. Гильзу выбирают по обоим сечениям, обжимают указанной матрицей и нужным числом прессований. Болтовой узел собирают в порядке, заданном производителем, с переходной пластиной или шайбой. Импровизированная стопка обычных шайб не превращает соединение в сертифицированный Al/Cu-узел.

Практический пример выбора

Исходные данные: в старой квартире из коробки выходит цельная алюминиевая жила 2,5 мм², а к новой розеточной группе проложен медный кабель. Коробка доступна, но линия питает несколько розеток.

Ошибочный путь — скрутить жилы, поставить популярную прозрачную клемму без проверки серии или подобрать автомат только по новому медному кабелю. Безопасный путь — пригласить электрика, который оценит состояние всей старой линии и защиту, уточнит фактическую нагрузку, выберет соединитель с прямым допуском для цельного алюминия 2,5 мм² и медной жилы нужного типа, выполнит подготовку по паспорту и измерения после сборки.

Проверяемый результат — не просто «розетка работает». Соединение находится в закрытой доступной коробке, проводники не натянуты, оголённый металл не виден, защита соответствует слабейшему участку линии, а при контрольной нагрузке нет аномального нагрева. Результат и тип установленного соединителя полезно сфотографировать до закрытия крышки.

Как проверить результат

После монтажа визуально проверяют посадку жил, корпус клеммы и отсутствие повреждённой изоляции. Электрические измерения выполняет специалист. Тепловизор может помочь при нагрузочном контроле, но не заменяет проверку соединения и не делает неправильную клемму допустимой.

В первые дни обращайте внимание на косвенные признаки проблемы:

• запах нагретой изоляции;
• потрескивание в коробке или розетке;
• мерцание света при включении нагрузки;
• потемнение крышки;
• локальный нагрев доступной поверхности;
• повторное срабатывание автомата.

При любом таком признаке линию отключают. Не открывайте коробку под напряжением и не подтягивайте винт «на ходу». Причиной может быть не только переход Al/Cu, но и перегрузка, повреждённый кабель или неверная защита.

Типичные ошибки и безопасные границы

• Прямая скрутка меди и алюминия.
• Использование любой клеммы только потому, что жила физически входит в отверстие.
• Применение серии, рассчитанной лишь на медь.
• Нанесение случайной смазки вместо указанной контактной пасты.
• Соединение многопроволочной и монолитной жил без допуска производителя.
• Слишком короткая или длинная зачистка.
• Надрез алюминия ножом и повторные перегибы хрупкого конца.
• Чрезмерная затяжка без паспортного момента.
• Замуровывание соединения без доступа.
• Увеличение номинала автомата, чтобы он «не выбивал».
• Работа без проверки отсутствия напряжения.

Электрик обязателен, если соединение находится в щите или вводе, линия питает мощный прибор, алюминий повреждён, сечение неизвестно, нет защитного проводника, коробка сырая, автомат не соответствует кабелю или после ремонта остаётся нагрев. Безопасное соединение меди и алюминия — это не название одной клеммы, а согласованная система: подходящий сертифицированный переход, подготовка по паспорту, правильная защита линии и проверка результата.
