Мастер-выключатель через контактор: принцип и схема

Это не «рубильник на всю квартиру». Контактор не заменяет вводной аппарат, автоматы, УЗО или дифавтоматы и не является средством безопасного обесточивания щита для ремонта. Он выполняет только предусмотренную проектом коммутацию. Сборку и проверку щита поручают квалифицированному электрику: ошибка в выборе аппарата, сечении проводников или цепи управления может привести к перегреву и отказу защиты.

Как работает мастер-выключатель с контактором

В системе есть две функциональные части. В цепи управления настенная клавиша подаёт или снимает напряжение с катушки. В силовой части главные полюса контактора одновременно включают либо отключают заранее выбранные линии. Поэтому ток через обычную клавишу определяется катушкой, а не суммой всех светильников.

Упрощённо логика выглядит так:

1. Защитные аппараты питают выбранные группы по обычной схеме щита.
2. Между защитой и нагрузками установлены силовые контакты контактора.
3. Клавиша у входа управляет его катушкой через отдельную защищённую цепь.
4. При снятии сигнала катушка отпускает механизм, и силовые контакты переходят в исходное состояние.

Это именно функциональная схема, а не инструкция по подключению к клеммам. Номера выводов, необходимость защиты цепи управления, тип нейтрали, число разрываемых проводников и способ резервного управления зависят от проекта и конкретного аппарата.

Производитель Schneider Electric выделяет в контакторе три ключевых элемента: «главные контакты, вспомогательные контакты и катушку». Для выбора требуется задать параметры каждого элемента, а не смотреть только на крупную цифру тока на корпусе.

Что должно отключаться, а что лучше оставить включённым

Главная ошибка в формулировке задачи — просьба сделать мастер-выключатель «на всё». После первого отъезда выясняется, что вместе со светом остановлены холодильник, роутер, циркуляционный насос или система защиты от протечек. Правильнее заранее разделить потребителей на отключаемые, постоянно работающие и спорные.

Полезный приём — составить таблицу всех автоматов в щите и пометить каждый как «отключается», «остаётся» или «требует решения». Если назначение линии неизвестно, сначала его устанавливают, а уже затем меняют щит.

Какой контактор нужен для мастер-выключателя

Катушка и напряжение управления

Катушка выбирается по напряжению и роду тока цепи управления. Оно может отличаться от напряжения на силовых полюсах. Нельзя считать взаимозаменяемыми аппараты только потому, что они помещаются на DIN-рейку и имеют одинаковую ширину.

В домашнем щите встречаются катушки на сетевое напряжение и низковольтное управление через отдельный источник. Низкое напряжение может быть полезно для длинной линии, датчиков и системы автоматизации, но добавляет блок питания и новые точки отказа. Сетевое управление проще по числу компонентов, зато требования к кабелю, изоляции и монтажу остаются такими же, как к другой сетевой цепи.

Главные полюса и характер нагрузки

Номинальный ток — только начало выбора. У светильников с электронными драйверами возможен кратковременный пусковой ток, заметно превышающий рабочий. Большое число LED-драйверов иногда оказывается тяжелее для контактов, чем сумма ватт на упаковках предполагает. Электрик учитывает категорию применения, допустимый ток именно для освещения, количество и тип источников, частоту переключений и данные изготовителя.

Нужно определить:

• сколько независимых линий должен коммутировать аппарат;
• какие проводники должны разрываться в принятой системе электроснабжения;
• рабочий и пусковой ток каждой группы;
• напряжение и частоту силовой цепи;
• допустимое число операций и нагрев внутри закрытого щита;
• совместимость с автоматикой и вспомогательными контактами.

Контактор не защищает кабель от короткого замыкания или перегрузки. Защитные аппараты подбирают по проводникам и условиям линии, а контактор — по коммутационной задаче. Один элемент не компенсирует неправильный выбор другого.

Модульный контактор или силовой аппарат

Для квартиры часто рассматривают модульный контактор: он занимает стандартные места на DIN-рейке и рассчитан на работу в распределительном щите. Для большой мощности, частых операций или особой нагрузки может потребоваться другой аппарат, больше места, вентиляция и отдельный корпус.

Почему контактор гудит и насколько это нормально

Лёгкий звук электромагнита у аппарата с катушкой переменного тока возможен, однако отчётливый гул, дребезг или нагрев нельзя считать нормой «для любого контактора». Причиной бывает неправильное напряжение катушки, загрязнение механизма, неполное притяжение якоря, слабое соединение, перегрузка или резонанс корпуса щита.

Если спальня находится рядом со щитом, акустический комфорт лучше обсудить до покупки. Есть малошумные модульные серии, но маркетинговое слово «тихий» не отменяет проверки электрических характеристик. После монтажа оценивают не только звук, но и температуру, устойчивость срабатывания и состояние соединений.

Варианты управления

Обычная фиксируемая клавиша

Самый понятный сценарий: положение клавиши соответствует состоянию выбранных линий. Он прост для жильцов, но важно решить, что произойдёт после исчезновения и восстановления питания. Поведение определяется схемой и исходным состоянием контактов.

Кнопка и импульсное реле

Если управлять нужно из нескольких мест, применяют кнопки и импульсное устройство либо автоматику. Контактор при этом может оставаться силовым исполнительным элементом. Такая система сложнее: необходимо заранее описать логику, индикацию и восстановление после сбоя.

Умный дом

Реле автоматизации не следует использовать как замену контактору, если его контакты не рассчитаны на реальную нагрузку. Часто контроллер подаёт только команду, а мощность коммутирует контактор. Важно предусмотреть ручное управление, чтобы освещение не зависело полностью от сервера, интернета или одного беспроводного устройства.

Что измерить и записать до проектирования

Перед разговором с электриком не нужно вскрывать щит. Достаточно собрать исходные данные:

1. Сфотографировать подписи автоматов и переписать назначение линий.
2. Составить перечень светильников и устройств, которые должны отключаться.
3. Отдельно отметить холодильник, отопление, охрану, связь и инженерные системы.
4. Проверить, есть ли свободное место в щите с учётом запаса и отвода тепла.
5. Выбрать место клавиши и решить, нужна ли индикация состояния.
6. Описать поведение после отключения и возврата электроэнергии.
7. Уточнить, требуется ли управление из нескольких мест или интеграция с автоматикой.

Полезно проверить фактическую нагрузку, а не складывать номиналы автоматов: автомат на 16 А не означает, что линия постоянно потребляет 16 А. Но измерения в щите проводит специалист подходящим прибором и с соблюдением правил электробезопасности.

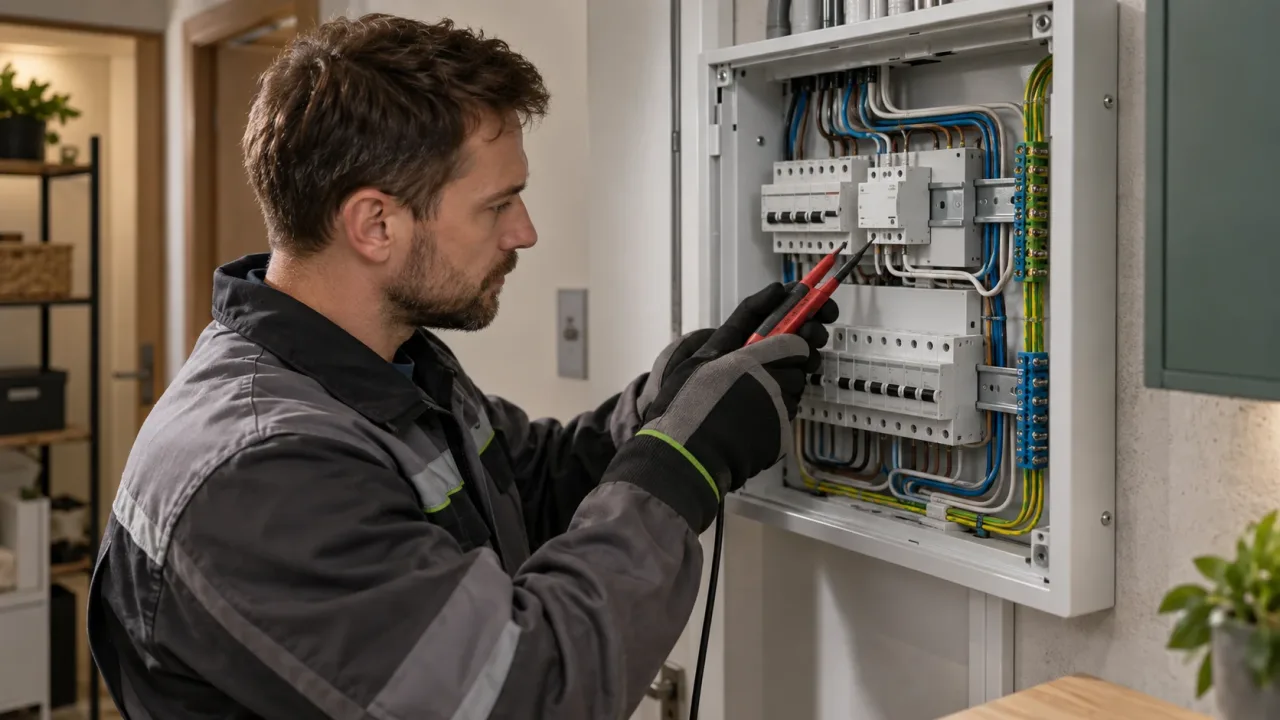

Как выглядит безопасная проверка результата

После сборки мастер-выключатель проверяют по заранее составленному перечню. Сначала включают все штатные группы, затем дают команду на отключение и обходят помещения. После этого отдельно убеждаются, что постоянные потребители не потеряли питание.

Проверочный список:

• выключились все запланированные световые группы;
• холодильник, отопление, сигнализация и сеть работают согласно проекту;
• контактор срабатывает уверенно, без дребезга и повторных щелчков;
• клавиша и индикация однозначно понятны;
• в щите нет запаха, локального перегрева и необычного гула;
• маркировка автоматов и мастер-группы обновлена;
• после имитации возврата питания система приходит в согласованное состояние.

Нагрев оценивают не рукой на открытых токоведущих частях. Электрик использует безопасный метод контроля, а соединения проверяет только после снятия напряжения и подтверждения его отсутствия.

Частые ошибки

Отключение критичных линий

Это самая дорогая ошибка. Один непроверенный автомат может обесточить морозильник или отопление на несколько дней. Перечень групп должен быть частью задания, а не устной договорённостью «отключить всё лишнее».

Выбор только по номинальному току

Контактор на условные 25 или 40 А нельзя автоматически считать подходящим для такого же тока светодиодного освещения. Нужны данные о категории нагрузки и допустимом количестве конкретных драйверов.

Отсутствие места и теплового запаса

Аппарат может физически войти в щит, но мешать укладке проводников и нагревать соседние модули. Иногда правильное решение — расширить щит, а не уплотнять его до предела.

Нет ручного сценария

Если мастер-выключатель зависит от контроллера, следует понять, как включить свет при его отказе. Простая и подписанная ручная команда полезнее сложной автоматизации без резервного режима.

Работы под напряжением

Ни визуальная аккуратность, ни опыт бытового ремонта не делают работу в действующем щите безопасной. Перед монтажом питание снимают, исключают ошибочную подачу и прибором подтверждают отсутствие напряжения. Подбор, сборка и испытания — задача электрика с нужной квалификацией.

Когда мастер-выключатель действительно полезен

Система оправдана в доме с большим числом помещений, апартаментах для краткосрочного проживания, мастерской или объекте с понятным сценарием «ушёл — отключил выбранное». Особенно удобна она, когда линии уже разделены по назначению и в щите есть место.

Если проводка объединяет свет, розетки и важную технику случайным образом, сначала приводят в порядок структуру линий. Контактор не исправит неизвестные соединения. Иногда более разумно установить отдельные реле на несколько групп или ограничиться центральным управлением освещением через систему автоматизации.

Итог

Правильный мастер-выключатель через контактор — это не одна большая кнопка на всю квартиру, а заранее спроектированный сценарий. Настенная клавиша управляет катушкой, контактор коммутирует выбранные линии, а критичные потребители остаются на постоянном питании. Надёжность определяют точный перечень нагрузок, параметры катушки и контактов, тепловой режим щита, ручной резерв и профессиональная проверка. Если эти пункты зафиксированы до монтажа, система будет удобной и предсказуемой, а не источником неожиданных отключений.
