Как выбрать СИП для ввода электричества от столба к дому

Для нового присоединения сначала получают технические условия и определяют границу эксплуатационной ответственности. Только после этого электрик подбирает марку, число жил, сечение и линейную арматуру. Самостоятельно натягивать провод на действующей опоре, прокалывать изоляцию и подключаться к линии нельзя: отключение и допуск организует владелец сети.

Что такое СИП и как расшифровывается название

СИП — самонесущий изолированный провод для воздушных линий. «Самонесущий» означает, что конструкция рассчитана воспринимать механическую нагрузку без отдельного стального троса в предусмотренной производителем схеме. Это не обычный кабель для скрытой проводки и не разрешение прокладывать тот же провод любым способом внутри дома.

ГОСТ 31946 определяет его так:

«Многожильный провод для воздушных линий электропередачи, содержащий изолированные жилы и несущий элемент».

Продолжение определения уточняет, что несущий элемент может выполнять функцию нулевого рабочего, защитного или совмещённого проводника. Конкретная конструкция зависит от типа СИП; определять её только по внешнему виду нельзя.

СИП применяют на воздушном участке ответвления. Узел у фасада, ввод через стену, коммутационный аппарат и кабель до вводно-распределительного устройства проектируют как систему. Ошибка в переходе между алюминиевым проводом и медным кабелем опаснее небольшой экономии на метрах материала.

С чего начать выбор

До покупки получите и прочитайте документы технологического присоединения. В них важны:

• максимальная мощность объекта;
• уровень напряжения и число фаз;
• точка присоединения;
• граница балансовой принадлежности;
• обязанности заявителя и сетевой организации;
• место установки прибора учёта и защиты;
• требования к трассе и доступу;
• срок действия и особые условия.

Не заменяйте технические условия советом из магазина. В одном населённом пункте счётчик ставят на фасаде, в другом — на опоре или отдельной стойке. От этого меняется длина воздушного участка и состав арматуры.

Какие бывают конструкции СИП

В бытовых обсуждениях названия СИП-1, СИП-2 и СИП-4 часто смешивают. На практике нужно сверять полную маркировку, паспорт и стандарт производителя.

СИП-1 и СИП-2 обычно имеют несущую нулевую жилу, причём различаются исполнением её изоляции. У СИП-4 отдельного несущего элемента нет; нагрузку воспринимает пучок жил. Это общая ориентация, а не спецификация заказа: обозначения с индексами и конкретные диапазоны сечений проверяют в документации изготовителя.

Сколько жил нужно для ввода

Для однофазного ответвления обычно рассматривают два рабочих проводника, для трёхфазного — четыре. Но число жил нельзя выбирать отдельно от системы заземления и точки разделения PEN-проводника. Защитный проводник внутри здания, повторное заземление и коммутация нулевого проводника выполняются по проекту.

Формула «однофазный дом — СИП 2×16, трёхфазный — 4×16» слишком упрощена. Даже если такое решение встречается часто, технические условия могут требовать другое исполнение, а длина пролёта и климатические нагрузки способны изменить механический расчёт.

Что означает СИП 16 и какую нагрузку он выдерживает

Число 16 обычно указывает номинальное сечение жилы 16 мм², но не готовую мощность в киловаттах. Допустимый ток зависит от марки и числа жил, условий охлаждения, температуры, длительности режима, качества контактов и таблицы конкретного изготовителя. Кроме нагрева есть ограничение по падению напряжения и механической прочности.

Расчёт начинают с рабочего тока.

Для однофазной нагрузки ориентировочно используют:

I = P / (U × cos φ)

Для симметричной трёхфазной:

I = P / (√3 × U × cos φ)

Здесь P — расчётная мощность, U — напряжение, cos φ — коэффициент мощности нагрузки. Результат сравнивают не с первой попавшейся таблицей, а с допустимым током полной марки провода и характеристикой вводной защиты. Затем считают падение напряжения на фактической длине.

Практический пример расчётной логики

Для трёхфазного присоединения 15 кВт при 400 В и условном cos φ = 0,95 расчётный ток равен примерно:

15 000 / (1,732 × 400 × 0,95) ≈ 22,8 А на фазу.

Эта цифра ещё не выбирает провод. Электрик проверяет допустимый ток нужной марки, длину пролёта, падение напряжения, несимметрию однофазных потребителей, аппарат защиты и требования ТУ. Если дом фактически нагружает одну фазу сильнее других, расчёт по идеально равным 22,8 А не описывает реальный режим.

Почему нельзя выбирать только по таблице нагрузки

Запросы «нагрузка СИП 2×16» и «нагрузка СИП 4×16» выглядят как просьба назвать одно число. Но две линии одинакового сечения могут работать по-разному из-за длины, температуры и контактов. Тепловой предел не гарантирует приемлемое напряжение в доме.

Для длинного ответвления возможна ситуация: провод не перегревается, но при запуске насоса или компрессора свет заметно проседает. Тогда проверяют сопротивление линии, пусковой ток и качество соединений, а не только номинал автомата.

Исходные данные для расчёта:

• полная марка СИП;
• выделенная и расчётная мощность;
• напряжение и число фаз;
• длина трассы и максимальный пролёт;
• температура, ветер и гололёдный район;
• высота и расположение точек крепления;
• допустимое падение напряжения;
• материал и сечение следующего кабеля;
• вводной автомат и селективность защиты;
• способ перехода на фасаде или в шкафу.

Как измерить трассу и проверить пролёт

Длину считают по реальному пути провода между точками крепления, добавляя монтажный запас по проекту. Нельзя натягивать СИП как струну: стрела провеса зависит от длины, температуры и монтажной таблицы. Слишком сильное натяжение перегружает анкер, фасад и провод, слишком слабое уменьшает безопасные расстояния.

Оцените:

• расстояние от опоры до точки крепления;
• высоту провода над участком и проездом;
• пересечения с дорогой, крышей, деревьями и коммуникациями;
• материал стены и способность основания принять анкерную нагрузку;
• возможность подъезда подъёмника;
• место безопасного перехода на кабель;
• доступность щита и прибора учёта.

Точные минимальные высоты и расстояния берут из проекта и действующих правил для конкретной ситуации. Не переносите число из чужого проекта: значение зависит от того, проходит ли линия над пешеходной зоной, проездом или дорогой.

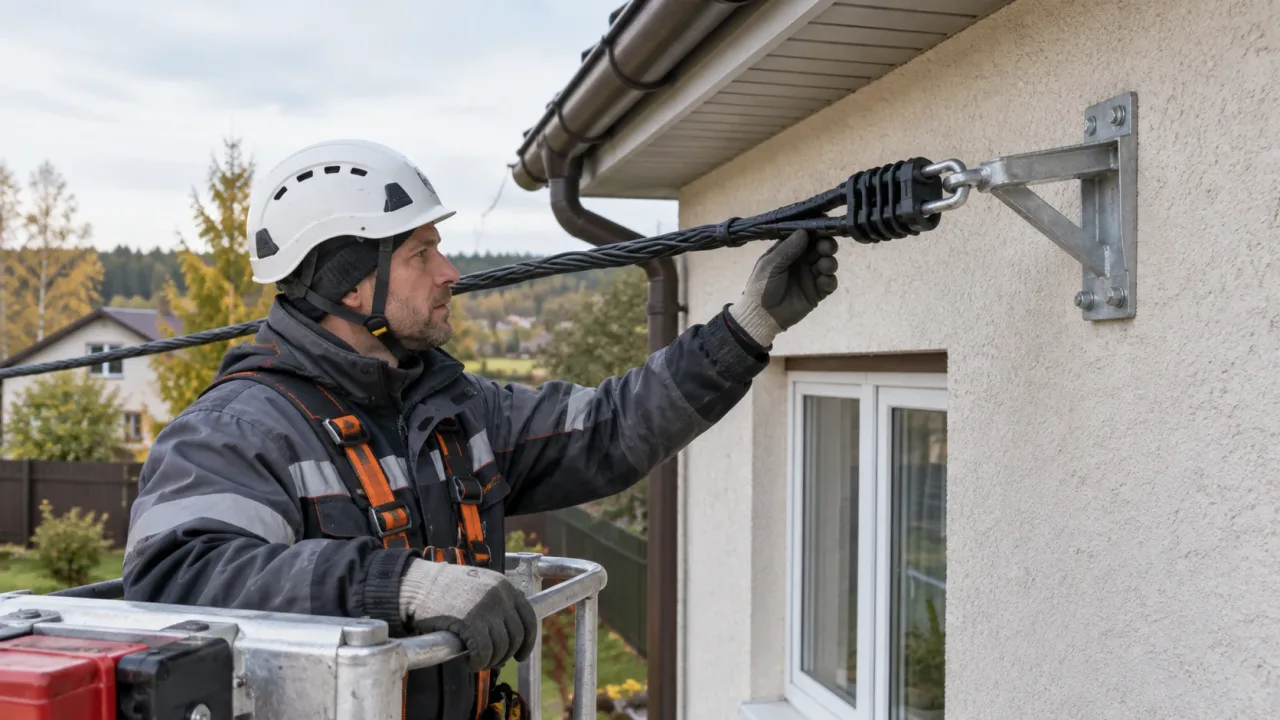

Арматура — часть системы, а не мелочёвка

Провод нельзя крепить хомутом для трубы, стальной проволокой или случайным коушем. Линейная арматура должна соответствовать типу, сечению и механике СИП.

У прокалывающих зажимов затяжка часто контролируется срывной головкой. Это не означает, что любой зажим подходит к любому СИП: диапазон сечений указан отдельно для магистральной и ответвительной стороны.

Как соединяют СИП с кабелем

Соединение выполняют в доступном и защищённом узле арматурой, рассчитанной на алюминий, медь или переход Al/Cu. Конкретная схема зависит от проекта. Обычная скрутка алюминиевой и медной жилы быстро теряет надёжность из-за электрохимических и тепловых процессов.

Правильный узел обеспечивает:

• необходимую площадь и стабильность контакта;
• защиту от влаги;
• допустимый нагрев;
• разгрузку жил от механического натяжения;
• доступ для осмотра;
• соблюдение радиусов изгиба;
• совместимость с аппаратом защиты.

Соединение не должно нести растягивающее усилие пролёта. Сначала провод фиксирует анкерная система, затем выполняют электрический переход.

Безопасный порядок работ

Для владельца дома порядок начинается с документов, а не с лестницы:

1. Получить ТУ и однолинейную схему.
2. Уточнить границу ответственности и исполнителя подключения.
3. Передать электрику мощность, длину и схему нагрузок.
4. Получить расчёт марки, сечения, провеса и арматуры.
5. Проверить сертификаты и маркировку закупленного комплекта.
6. Подготовить фасадный узел и щит без подключения к действующей линии.
7. Согласовать отключение с сетевой организацией.
8. Выполнить монтаж обученным персоналом с допуском.
9. Провести измерения и оформить исполнительные документы.

Работы на опоре, возле неизолированных частей и на высоте не относятся к безопасному самостоятельному ремонту. Внешне изолированный СИП следует считать находящимся под опасным напряжением; его оболочка не служит разрешением касаться линии.

Как проверить готовый ввод

После монтажа владелец может провести визуальную проверку с земли, не приближаясь к токоведущим частям:

• марка провода соответствует проекту;
• пучок не перекручен и не перетёрт;
• анкерные зажимы установлены в штатных точках;
• провод не касается крыши, веток и фасадных кромок;
• соединения не висят на натянутых жилах;
• ввод защищён от стекающей воды;
• щит закрывается и имеет понятную маркировку;
• пломбы и документы оформлены;
• при нагрузке нет запаха, треска и заметного мигания света.

Электротехнические измерения выполняет специалист: проверяет непрерывность защитных проводников, сопротивление изоляции, заземляющее устройство, петлю короткого замыкания и работу защиты по принятой схеме. Одна лампочка в доме не подтверждает безопасность ввода.

Частые ошибки

• покупать СИП до получения технических условий;
• считать сечение 16 мм² готовым ответом для любой мощности;
• игнорировать длину и падение напряжения;
• использовать СИП как универсальный кабель внутри дома;
• делать прямую скрутку алюминия с медью;
• применять несовместимые прокалывающие и анкерные зажимы;
• натягивать пролёт без монтажной таблицы;
• крепить анкер к слабой облицовке вместо несущего основания;
• работать на линии без оформленного отключения;
• путать границу собственности с физической точкой, удобной монтажнику;
• увеличивать автомат, если напряжение проседает;
• оценивать безопасность только по наличию изоляции.

Итоговый выбор — это строка в проекте, где согласованы провод, арматура, защита и трасса. Если известны лишь расстояние от столба и желаемая мощность, данных ещё недостаточно для заказа.
