Как найти перегревающийся контакт в электрощите без снятия крышки

Найти конкретный перегревающийся контакт в закрытом электрощите без предусмотренного смотрового окна нельзя: металлическая или непрозрачная пластиковая крышка не пропускает инфракрасное излучение от клемм. Не снимая крышку, можно только обнаружить косвенные признаки — локальный нагрев поверхности, запах, треск, изменение цвета, гул или отключение автомата под нагрузкой — и определить, насколько срочно нужен электрик.

Если щит пахнет горелой изоляцией, слышны потрескивания, виден дым либо корпус быстро становится горячим, не продолжайте измерения. По возможности безопасно отключите ввод внешним аппаратом, не касаясь нагретой крышки, отведите людей и вызовите аварийного электрика. Открывать щит под напряжением ради поиска точки нагрева опасно из-за поражения током и электрической дуги.

Главное ограничение: бытовой тепловизор видит температуру доступной поверхности, а не «просвечивает» металл. Тёплое пятно на дверце помогает выбрать щит для срочной проверки, но не доказывает, какая клемма или аппарат неисправны.

Почему греется контакт или автомат в щитке

Тепло появляется как при нормальной работе аппаратов, так и из-за дефекта. Задача диагностики — не объявить любой тёплый автомат неисправным, а найти ненормальную разницу при сопоставимой нагрузке и понять её причину.

• Ослабленное или неправильно выполненное соединение. Переходное сопротивление растёт, а небольшая зона контакта нагревается.
• Неподходящий наконечник или его обжим. Жила держится механически, но электрический контакт нестабилен.
• Окисление, загрязнение или повреждение клеммы. Особенно после влаги, перегрева и многократных переделок.
• Перегрузка линии. Ток близок к пределу или превышает расчётный, поэтому нагреваются проводник и аппарат.
• Неподходящий автомат. Неверный номинал, плохое состояние, несовместимая гребёнка или установка вне условий производителя.
• Соседний источник тепла. Плотно установленные аппараты и высокая температура внутри щита влияют друг на друга.

Что реально проверить, не снимая крышку

Безопасная проверка начинается не с отвёртки, а с наблюдений. Нужны известная нагрузка, доступ только к наружным органам управления и возможность немедленно прекратить проверку.

1. Запишите, какие мощные приборы работали до появления запаха, гула или отключения.
2. Осмотрите крышку, наружные рукоятки и вводы, не приближая лицо к щиту.
3. Послушайте щит с расстояния: треск и шипение — повод остановиться.
4. Сравните поведение при обычной нагрузке с прежним состоянием.
5. Если есть тепловизор, снимите общий кадр с закрытой крышкой и одинакового расстояния.
6. Зафиксируйте время, температуру помещения и включённые нагрузки для электрика.

Признаки, при которых проверку прекращают

Эти симптомы означают не «понаблюдать неделю», а снять нагрузку и организовать профессиональную проверку:

• запах плавящегося пластика или горелой изоляции;
• дым, искры, шипение или повторяющийся треск;
• потемнение корпуса аппарата, двери либо кабельного ввода;
• деформация пластика или заедание рукоятки;
• быстрый рост нагрева после включения нагрузки;
• повторные отключения автомата без понятной бытовой причины;
• нагрев ввода, счётчика или опломбированной части.

Не охлаждайте щит водой, аэрозолем или мокрой тканью. Не удерживайте рукоятку автомата во включённом положении и не ставьте аппарат большего номинала вместо отключающегося.

Можно ли оценивать нагрев рукой

Прикасаться к крышке необязательно и небезопасно, если уже есть запах, звук, деформация или следы копоти. Ощущение «тёплый» слишком субъективно: пластик, металл и окрашенная поверхность при одинаковой температуре воспринимаются по-разному.

• не трогайте токоведущие части и щели;
• не используйте влажную руку;
• не снимайте заглушки модулей;
• не приближайте бесконтактный термометр вплотную к щиту;
• не делайте вывод по одному случайному измерению.

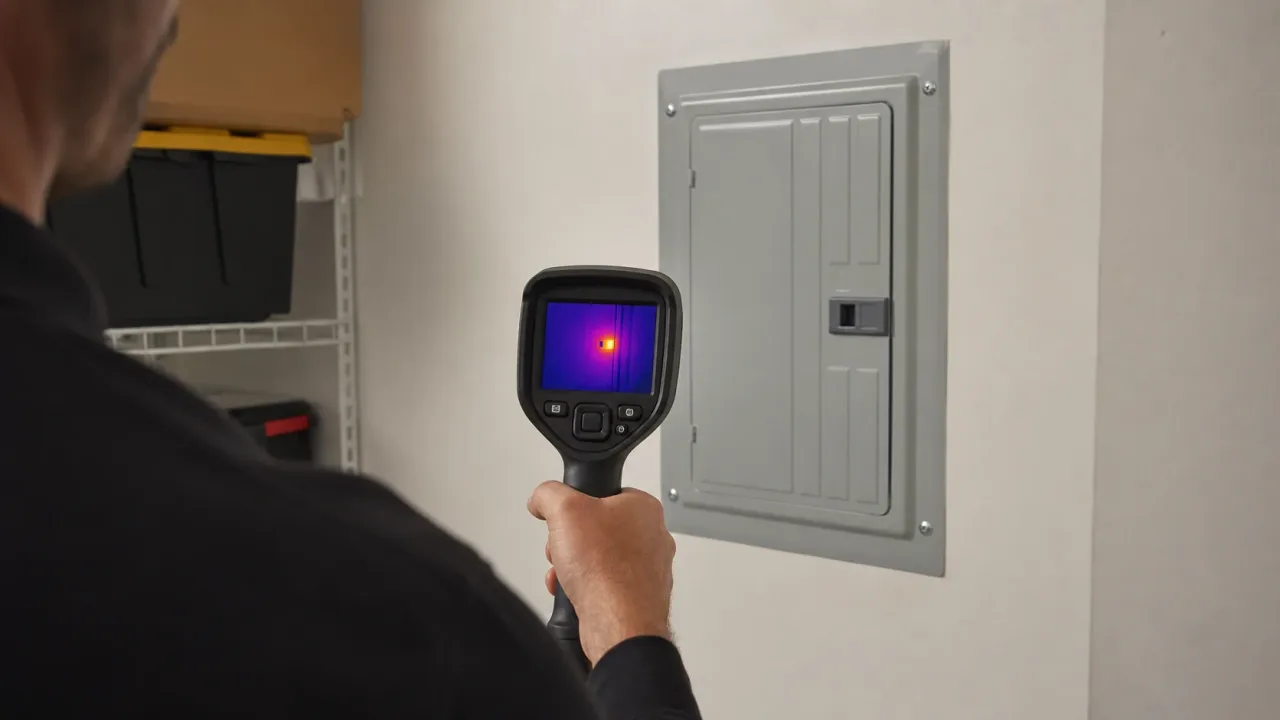

Как пользоваться тепловизором с закрытой дверцей

Тепловизор полезен для предварительного отбора, если пользоваться им как сравнительным инструментом. Снимок делают при характерной устойчивой нагрузке, но не создают искусственную перегрузку специально ради теста.

1. Сделайте видимый и тепловой общий кадр щита.
2. Отметьте, где расположены ввод, группы мощных потребителей и кабельные выходы.
3. Сравните левую и правую части двери, верх и низ, соседние одинаковые щиты.
4. Повторите снимок с той же точки спустя согласованный промежуток при той же нагрузке.
5. Сохраните не только максимальную температуру, но и условия измерения.

Блестящий металл отражает тепло человека, радиатора и солнца. Поэтому яркое пятно может быть отражением, а не перегревом внутри. Измените угол съёмки: отражение обычно смещается, а реальная тёплая зона поверхности остаётся на месте.

Почему тепловизор не видит контакт через крышку

Камера регистрирует инфракрасное излучение наружной поверхности. Обычная стальная дверь, листовой пластик и прозрачная для глаза защитная панель не становятся для неё прозрачными. На дверце виден лишь нагрев, дошедший до неё через воздух, крепления и корпус.

В руководстве по термографическому обслуживанию Fluke рекомендуют начинать осмотр с закрытых панелей: аномально тёплая крышка требует дополнительных мер безопасности. Для осмотра внутренних соединений без открытия применяют специально установленные инфракрасные окна. Источник: Fluke, Implementing an Infrared Thermography Maintenance Program.

Когда помогает инфракрасное смотровое окно

IR-окно — штатный элемент оболочки, пропускающий диапазон тепловизора и сохраняющий требуемые свойства шкафа при правильном подборе и монтаже. Его размещение проектируют так, чтобы были видны соединения, которые нужно контролировать.

• окно выбирают по типу оборудования и условиям среды;
• монтаж выполняют на обесточенном оборудовании;
• после доработки проверяют оболочку и документацию;
• в настройках камеры учитывают характеристики окна;
• крышку окна закрывают после осмотра;
• повреждённое окно заменяют.

Покупка тепловизора сама по себе не превращает бытовой щит в безопасный объект для внутренней съёмки. Если окна нет, открывать щит под нагрузкой должен квалифицированный специалист по принятой процедуре безопасности.

Что означает тёплое пятно на закрытом щите

Пятно показывает область, но не причину. За ним могут находиться автомат, контактор, клеммный блок, счётчик, шина или несколько аппаратов. Чем массивнее дверь и больше воздушный зазор, тем сильнее тепловая картина сглаживается.

• Нагрев около кабельного ввода: возможны нагрузка линии, контакт или внешний источник тепла.
• Нагрев всей верхней части: тёплый воздух поднимается от нескольких аппаратов.
• Узкое устойчивое пятно: повод искать источник внутри, но не диагноз.
• Пятно меняется с углом: вероятно отражение.
• Нагрев появляется только при мощной нагрузке: важно измерить фактический ток и проверить линию.

Почему нельзя назначить универсальную опасную температуру

Одна цифра без контекста вводит в заблуждение. Допустимый нагрев зависит от аппарата, окружающей температуры, материала корпуса, длительности нагрузки, соседних модулей и точки измерения. Наружная дверь всегда холоднее скрытой клеммы, а отражающая поверхность может дать неверное показание.

Для диагностики полезнее сравнивать одинаковые фазы и однотипные аппараты при близком токе, а также отслеживать изменение во времени. Окончательную оценку делают по инструкции производителя и профессиональным критериям термографии.

Как отличить перегрузку от плохого контакта

Без внутреннего осмотра отличить их окончательно нельзя, но история помогает подготовить проверку:

• если нагрев растёт вместе с суммарной мощностью и охватывает провод/аппарат, проверяют нагрузку и сечение;
• если одна зона заметно отличается от аналогичных при близком токе, подозревают локальный дефект;
• если аппарат отключается спустя время, проверяют ток, температуру и характеристику расцепителя;
• если симптомы появились после монтажа, ищут ошибку соединения или несовместимость элементов;
• если нагрев есть без нагрузки, возможна ошибка идентификации источника или серьёзная неисправность.

Что должен измерить электрик после отключения

Профессиональная проверка не сводится к «подтянуть все винты». Сначала оборудование безопасно отключают и подтверждают отсутствие напряжения, затем ищут первопричину.

1. Сопоставляют схему, номиналы аппаратов и реальные нагрузки.
2. Осматривают изоляцию, клеммы, наконечники, шины и следы дуги.
3. Проверяют соответствие жил и наконечников клеммам производителя.
4. Измеряют ток по фазам и оценивают дисбаланс.
5. Проверяют момент затяжки там, где это предусмотрено документацией.
6. Заменяют повреждённые элементы, а не маскируют следы перегрева.
7. После ремонта проводят контроль под рабочей нагрузкой.

Почему простая подтяжка может ухудшить ситуацию

Если контакт уже перегревался, жила, наконечник и клемма могли потерять свойства. Чрезмерная затяжка повреждает винт, деформирует проводник и корпус. Многопроволочную жилу нельзя улучшать пайкой в винтовой клемме, если производитель требует наконечник: припой способен ползти под давлением.

Правильное действие зависит от аппарата: иногда достаточно заново подготовить жилу и установить подходящий наконечник, иногда нужна замена автомата, шины или участка кабеля. Решение принимают после обесточенного осмотра.

Как подготовить полезные данные для мастера

• фотография щита снаружи и читаемая маркировка без снятия панелей;
• время появления запаха, шума или нагрева;
• список работавших приборов и их мощность;
• какой автомат отключался и можно ли его безопасно оставить выключенным;
• тепловые снимки с видимым изображением и условиями съёмки;
• сведения о недавнем ремонте, затоплении или скачке напряжения;
• одинаково ли проявляется проблема днём и ночью.

Проверка после ремонта

После замены или переделки соединения электрик возвращает рабочую нагрузку и повторяет измерения. Нужен не только факт, что свет включился, но и подтверждение стабильного тока, отсутствия запаха и аномального нагрева.

1. зафиксировать исходную нагрузку;
2. повторить снимок с той же точки;
3. сравнить однотипные аппараты и фазы;
4. проверить щит после полного прогрева;
5. сохранить результат как базовый для следующего осмотра.

Короткий вывод

Без снятия крышки можно безопасно выявить подозрительный щит и оценить срочность, но нельзя надёжно назвать внутренний контакт. Запах, треск, дым и быстрое нагревание требуют отключения и вызова электрика. Тепловизор полезен для сравнения наружной поверхности, а полноценный контроль внутренних соединений выполняют через предусмотренное IR-окно либо по профессиональной процедуре.
