Как сделать штробу под проводку в бетонной стене

Но эта последовательность применима не к любой бетонной стене. В панельном или монолитном доме стена может быть несущей, а внутри находится арматура. Самовольные горизонтальные штробы, глубокие прорези и перерезание стержней способны ослабить конструкцию. Если нет достоверных чертежей и письменного решения специалиста, резать несущий железобетон нельзя: проводку ведут в штукатурном слое, кабель-канале, плинтусе, подвесном потолке или монтажной полости.

Сначала выясните, можно ли штробить эту стену

Внешний вид бетона не говорит о назначении конструкции. Перегородка, несущая панель, монолитное ядро, диафрагма жёсткости и железобетонная колонна требуют разного подхода. Даже короткая канавка может пересечь рабочую арматуру, закладную деталь, трубу отопления или существующий кабель.

До разметки соберите исходные данные:

• конструктивные чертежи и план электрики;
• материал, толщину и назначение стены;
• расположение арматуры и закладных элементов;
• местные правила перепланировки и требования управляющей организации;
• допустимую трассу, глубину и ширину канала от проектировщика;
• точки питания существующих розеток, выключателей и оборудования.

Для многоквартирных домов типовых серий в Москве приложение к постановлению Правительства Москвы № 508-ПП относит к недопустимым работам:

«Устройство штраб в горизонтальных швах… а также в стеновых панелях и плитах перекрытий».

Это региональная норма и конкретная формулировка имеет область применения, но она хорошо показывает принцип: общая интернет-инструкция не разрешает резать конструкцию. Для другого города проверяют местные правила, проект дома и заключение специалиста.

Работу не начинают, если сканер показывает арматуру или коммуникацию на трассе, документы противоречат друг другу, стена имеет трещины, видимые следы деформации или нельзя подтвердить, что канал допустим. Перенос маршрута обычно дешевле усиления повреждённой конструкции.

Чем заменить штробу в несущем железобетоне

Возможные решения:

• вертикальная трасса в ненесущей перегородке с подтверждённой допустимостью;
• прокладка в штукатурном слое без выборки конструкционного бетона;
• накладной кабель-канал с подходящими комплектующими;
• технический плинтус или напольный короб;
• монтажная полость каркасной облицовки;
• перенос розетки на соседнюю ненесущую стену;
• заранее предусмотренная закладная труба в новой конструкции.

Выбор должен учитывать пожарную безопасность, механическую защиту, заменяемость кабеля и зоны прокладки. Просто замаскировать провод декоративной панелью недостаточно.

Инструменты и материалы

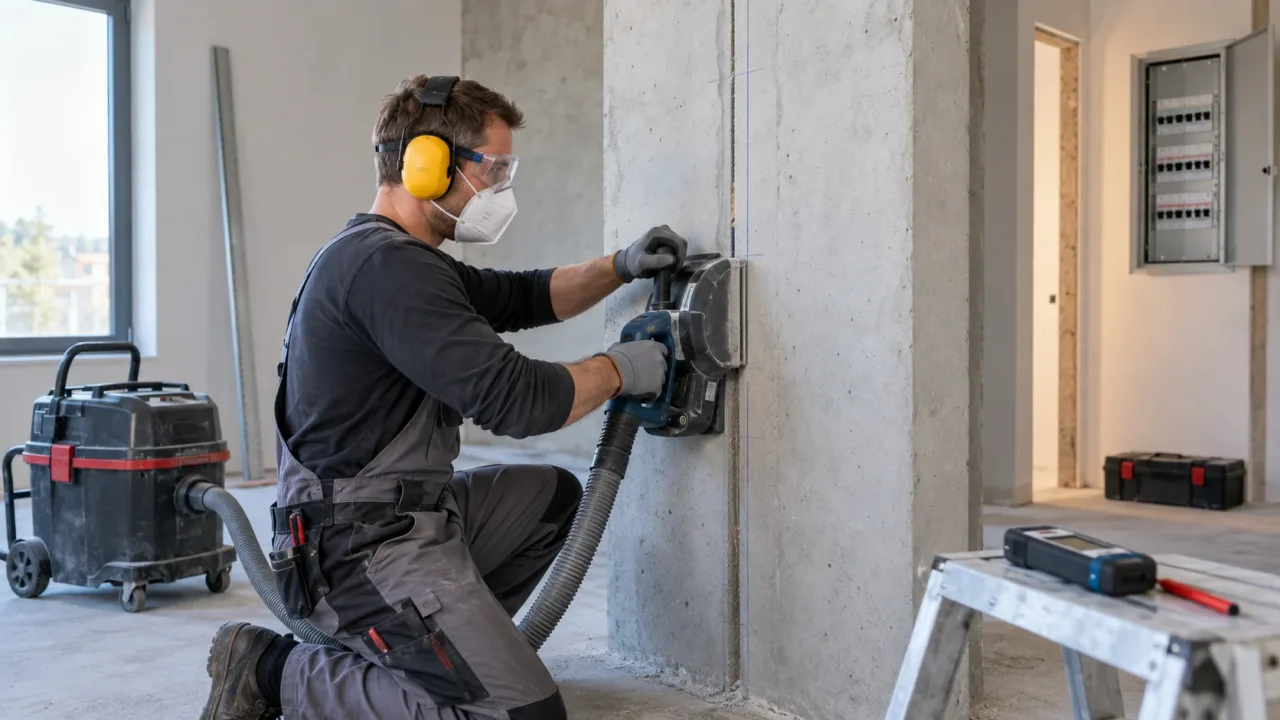

Штроборез формирует два параллельных реза, после чего перемычку аккуратно выбирают подходящим инструментом. Он даёт более предсказуемую геометрию и пылеудаление, чем углошлифовальная машина без кожуха. Но сам инструмент не делает работу разрешённой и безопасной.

Для минеральной пыли производитель Bosch рекомендует совместную работу штробореза и пылеудаляющего аппарата класса M или H, хорошую вентиляцию, очки, защиту слуха, перчатки и как минимум фильтрующую полумаску FFP2. Ориентироваться нужно на инструкцию конкретной техники и оценку риска на объекте.

Как разметить трассу проводки

Скрытую проводку ведут по предсказуемым вертикальным и горизонтальным зонам, которые определены проектом и правилами монтажа. В бетонной несущей панели горизонтальная штроба может быть запрещена; это нельзя обходить, называя её короткой. Диагональные маршруты затрудняют поиск кабеля и повышают риск повреждения при будущем сверлении.

Порядок разметки:

1. Перенесите на стену проектные оси розеток, выключателей и коробок.
2. Проверьте размеры относительно чистого пола, дверных проёмов, потолка и будущей мебели.
3. Уточните вертикальные маршруты и точки перехода на потолок или ненесущую перегородку.
4. Просканируйте не только линию реза, но и полосу по обе стороны от неё.
5. Отметьте обнаруженные кабели, трубы, арматуру и запретные зоны.
6. Повторно сверьте маршрут с конструктивным планом до включения инструмента.

Сканер не даёт абсолютной гарантии: на результат влияют глубина, влажность и плотность арматуры. Неясные показания требуют дополнительной диагностики, а не пробного реза.

Глубина и ширина штробы

Размер канала задают не «на глаз» и не максимальным ходом штробореза. Он должен вместить проектную кабельную систему, крепёж и необходимый защитный слой, оставаясь в пределах, разрешённых для основания. Чем глубже и шире выемка, тем сильнее вмешательство в стену.

Сначала определяют наружный размер кабеля, трубы или гофры, радиусы изгиба и число линий. Затем проектировщик проверяет допустимость канала. Не следует укладывать силовой кабель в слишком тесную прорезь, где он зажат острыми кромками, и нельзя расширять штробу после встречи с арматурой.

Если диск коснулся металла, работа должна остановиться. Арматуру не подрезают, не обходят глубоким карманом и не «чуть-чуть стачивают». Трассу пересматривает специалист по конструкции.

Подготовка рабочего места

Бетонная пыль с кварцем опасна для лёгких и распространяется далеко за комнату. Закрытая дверь и респиратор не заменяют удаления пыли у источника. Освободите маршрут от мебели, организуйте вентиляцию без разнесения пыли по дому, защитите соседние помещения и подготовьте безопасное движение шланга пылесоса.

Перед работой:

• отключите ввод или нужные автоматы по принятой безопасной процедуре;
• исключите ошибочное повторное включение и разместите предупреждение;
• проверьте отсутствие напряжения исправным двухполюсным прибором;
• убедитесь, что штроборез, кожух, диски и кабель не повреждены;
• подберите совместимый пылеудаляющий аппарат и чистые фильтры;
• наденьте очки, защиту слуха, перчатки и респиратор;
• обеспечьте устойчивую стойку и свободный ход шланга;
• уберите воду и горючие материалы из рабочей зоны.

Если рядом проходит действующая линия, которую нельзя безопасно отключить, самостоятельную работу прекращают. Электрик должен определить границы отключения и проверить схему.

Пошаговая работа штроборезом

Ниже приведена технологическая последовательность только для стены и трассы, штробление которых уже разрешено.

1. Настройте инструмент без питания

Установите совместимые диски по инструкции, проверьте направление вращения, защитный кожух, ширину и глубину реза. Не снимайте кожух ради обзора. Подсоедините шланг пылеудаления и убедитесь, что он не выдернется при движении.

2. Сделайте короткую контрольную пробу

Пробный участок выполняют в разрешённой зоне на небольшой длине. Проверьте, справляется ли пылеудаление, не уводит ли инструмент, нет ли необычной вибрации, искрения или перегрева. Если диск заметно замедлился, появился круговой шлейф искр или запах перегрева, остановитесь и следуйте инструкции производителя.

3. Ведите штроборез двумя руками

Займите устойчивое положение сбоку от линии реза. Дождитесь рабочих оборотов и ведите машину в направлении, указанном в инструкции. Не давите всем весом: перегрузка ухудшает контроль и нагревает диски. Длинную вертикаль делите на удобные участки, не позволяя шлангу цепляться за ноги или мебель.

4. Выберите перемычку

После остановки дисков и отключения инструмента оцените рез. Перемычку удаляют перфоратором с подходящей лопаткой на умеренном режиме или вручную. Удар направляют вдоль канала, не углубляя его. При обнаружении металла, кабеля, трубы, пустоты или трещины работу прекращают.

5. Очистите и осмотрите канал

Пыль собирают пылесосом; сухое подметание снова поднимает её в воздух. Кромки не должны повреждать оболочку кабеля. Сравните фактические размеры с проектом и убедитесь, что бетон не откололся за границы штробы.

Укладка кабеля

Марку, сечение, число жил и способ прокладки определяет проект. Гофра не является обязательной для каждой скрытой линии: её назначение и материал должны соответствовать системе. Кабель нельзя оставлять свободным или прижимать острым крепежом.

Трассу фиксируют с шагом и крепежом, которые не дают ей всплыть при заделке. Радиусы изгиба соблюдают по паспорту кабеля. Соединения не прячут наглухо в штробе: они выполняются в предусмотренных доступных коробках или оборудовании.

До заделки электрик проводит необходимые проверки: целостность жил, сопротивление изоляции, правильность защитного проводника и соответствие схемы. Фотографируют трассу с привязками к углам, полу и проёмам. Эти снимки сохраняют вместе со схемой — они уменьшают риск попасть в кабель при будущей установке полки или кухни.

Чем заделать штробу с проводкой

Состав выбирают по бетону, глубине слоя, влажности помещения и будущей отделке. Для глубокой канавки тонкая финишная шпаклёвка не подходит: она рассчитана на другой слой и может растрескаться. Пена не заменяет минеральную заделку и не должна быть универсальным ответом для электрической трассы.

Обычно действуют так:

1. удаляют пыль и непрочные частицы;
2. при необходимости подготавливают основание по инструкции ремонтного состава;
3. проверяют и фиксируют кабель;
4. заполняют канал совместимой цементной или штукатурной смесью допустимым слоем;
5. не оставляют воздушных полостей и не смещают трассу инструментом;
6. после набора прочности выравнивают поверхность финишным материалом.

Гипсовые и цементные смеси имеют разные условия применения и время работы. В сырой зоне, на холодном основании или при большом слое нужен специально рассчитанный продукт. Требования противопожарной заделки проходов через стены рассматриваются отдельно: обычная штукатурка может не обеспечить нужный предел огнестойкости.

Практический пример безопасного изменения маршрута

Нужно добавить розетку рядом с телевизором в квартире панельного дома. По исходной идее от существующей коробки должна была идти горизонтальная штроба длиной 2,4 м. Сканер показывает плотную арматуру, а документация подтверждает, что стена является несущей панелью.

Правильное решение — не искать участок между стержнями и не уменьшать глубину до «почти безопасной». Электрик переносит трассу вверх в монтажную полость подвесного потолка, опускает кабель вертикально по разрешённому участку облицовки и устанавливает коробку в ненесущей конструкции. Длина кабеля немного увеличивается, зато несущая панель и арматура остаются целыми, а маршрут остаётся предсказуемым.

Если бы речь шла о подтверждённой бетонной ненесущей перегородке, проект мог бы разрешить короткую вертикальную штробу. Даже тогда потребовались бы отключение, сканирование, пылеудаление и контроль глубины.

Частые ошибки

• Начать резать, определив тип стены по звуку удара.
• Делать горизонтальный канал в панели, потому что он короче диагонального.
• Перерезать арматуру, приняв её за «ненужную сетку».
• Проверять напряжение только индикаторной отвёрткой.
• Работать болгаркой без кожуха и совместимого пылеудаления.
• Углублять штробу, чтобы спрятать несколько кабелей в один слой.
• Замуровывать соединения без доступной коробки.
• Заделывать канал до электрических испытаний и фотофиксации.
• Сметать бетонную пыль веником и разносить её по дому.

Когда обязательно остановиться

Немедленно прекратите работу, если обнаружена арматура, скрытый кабель или труба; появились трещины, крупные сколы или пустоты; инструмент вибрирует, перегревается либо повреждён; пылеудаление перестало работать; невозможно гарантировать отключение; фактическая конструкция не совпадает с проектом.

При повреждении действующего кабеля не касайтесь стены и инструмента, не пытайтесь быстро замазать место. Отключите питание безопасным способом, ограничьте доступ и вызовите квалифицированного электрика. При подозрении на повреждение несущей конструкции нужен инженер-конструктор.

Итог

Технически ровную штробу даёт штроборез с подходящими дисками и пылеудалением. Но главный этап находится до включения инструмента: подтверждение, что конкретную стену и конкретный маршрут вообще разрешено резать. В несущем железобетоне и стеновых панелях самовольная штроба недопустима; безопаснее изменить способ прокладки.

Для разрешённой ненесущей стены последовательность такая: проект, обесточивание и проверка, сканирование, вертикальная разметка, контролируемый рез, осмотр, монтаж кабеля, электрические испытания, фотофиксация и только затем заделка. Если хотя бы одно условие нельзя подтвердить, работу передают электрику и конструктору.
