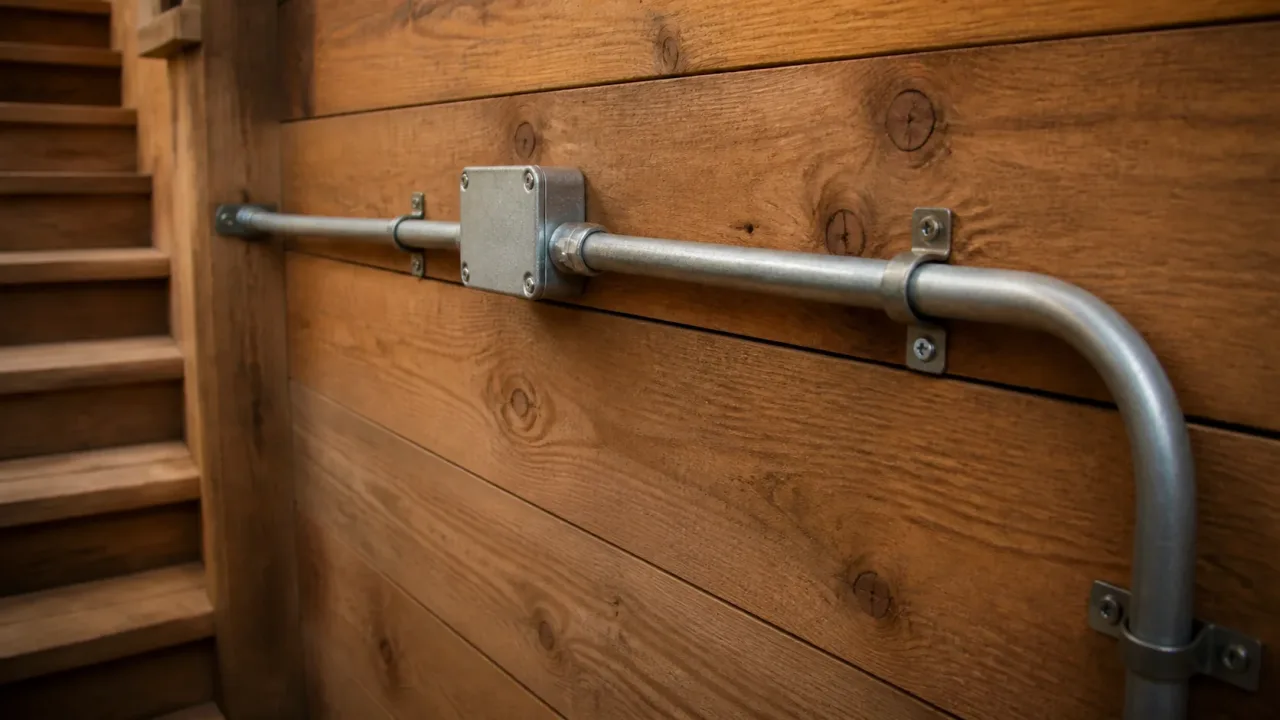

Как проложить кабель в деревянном доме в металлической трубе

Проложить кабель в деревянном доме в металлической трубе можно только как часть рассчитанной системы скрытой электропроводки. Недостаточно спрятать кабель в тонкую металлорукавную оболочку: проект должен учитывать горючесть конструкций, локализационную способность трубы, сечение и тип кабеля, доступность коробок, защитное уравнивание потенциалов, заполнение, изгибы и возможность замены линии.

До штробления бруса или каркасной стены делают схему трасс и расчёт защиты. Соединения не оставляют в недоступных полостях, края труб не должны повреждать изоляцию, а металлические участки включают в систему защитного соединения по проекту. Работы в скрытых конструкциях особенно важно принимать до зашивки стен.

Безопасная граница: домашний мастер может спланировать расположение розеток и сфотографировать трассы, но расчёт локализационной способности, выбор трубы, соединение металлической системы, измерения изоляции и ввод линии в эксплуатацию должен выполнять квалифицированный электрик.

Можно ли делать скрытую проводку в деревянном доме

Да, но к скрытой линии в горючих конструкциях предъявляются более строгие требования, чем к открытому кабелю. Конкретное решение выбирают по действующей редакции норм, проекту дома и конструкции стены: массивный брус, каркас с утеплителем и облицованная перегородка имеют разные полости и условия охлаждения.

• сначала определяют, действительно ли нужна скрытая трасса;
• сравнивают её с открытой проводкой в подходящей системе;
• проверяют требования к трубе и коробкам;
• учитывают последующую усадку и перемещение древесины;
• обеспечивают доступ к соединениям;
• оформляют исполнительную схему до отделки.

Какие нормы проверять перед проектированием

Ссылаться только на случайную таблицу из старой статьи нельзя. Требования меняются и дополняются. Для жилого дома проектировщик сверяет актуальные редакции правил электроустановок, СП для электроустановок жилых и общественных зданий, пожарные требования, стандарты на низковольтные установки и документацию кабеля, труб и коробок.

В 2026 году опубликовано изменение № 9 к СП 256.1325800.2016, затрагивающее способы прокладки и таблицу толщины стенки стальной трубы, обеспечивающей локализационную способность. Перед монтажом нужно пользоваться актуальным текстом, а не старой копией нормы. Источник: изменение № 9 к СП 256.1325800.2016.

Почему металлическая труба не равна металлорукаву

У изделий разная механическая прочность, толщина стенки, соединения и способность удержать последствия короткого замыкания. Гибкий металлорукав может защищать кабель от отдельных механических воздействий, но его нельзя автоматически считать заменой стальной трубе с требуемой локализационной способностью.

• уточняют назначение изделия по сертификату и документации;
• проверяют толщину стенки и материал;
• оценивают соединительные муфты и коробки;
• подтверждают электрическую непрерывность системы;
• проверяют пригодность для скрытого монтажа в горючей конструкции;
• не смешивают элементы разных систем без подтверждённой совместимости.

Что такое локализационная способность

Это способность оболочки выдержать аварийный процесс внутри и ограничить его воздействие на окружающую горючую конструкцию до срабатывания защиты. Она зависит не от слова «металл» в названии, а от материала, толщины, диаметра, соединений, коробок, кабеля и параметров защитного аппарата.

Поэтому нельзя назначать одну толщину трубы для любого кабеля. Проектировщик соотносит сечение проводников и аварийные токи с актуальной нормативной таблицей и реальным временем отключения.

Когда лучше выбрать открытую проводку

Открытый способ часто проще осматривать, ремонтировать и изменять. Он может быть разумнее, если дом уже построен, нет проекта полостей, стены дают заметную усадку или нельзя обеспечить заменяемость кабеля.

• трасса видна и доступна для контроля;
• проще найти повреждение;
• легче добавить или заменить линию;
• меньше скрытых соединений и проходок;
• не требуется глубокая выборка в несущем брусе;
• отделку можно согласовать с кабель-каналом или наружной системой.

Открытая проводка также проектируется по правилам: декоративный вид не отменяет расчёт кабеля, защиты, креплений и пожарных свойств изделий.

С чего начать проект трассы

1. Нанести щит, ввод, розетки, свет, стационарные приборы и слаботочные линии.
2. Разделить потребителей на группы и рассчитать нагрузки.
3. Выбрать места доступных коробок и аппаратов отключения.
4. Проверить балки, стойки, крепёж, утеплитель и пароизоляцию.
5. Согласовать проходы через перекрытия и противопожарные преграды.
6. Выбрать трубу, коробки, кабель и соединения как одну систему.
7. Проверить возможность протяжки и последующей замены.
8. Подготовить исполнительную фиксацию до зашивки.

Почему трассу нельзя выбирать только по кратчайшему пути

Прямая линия может пересечь несущую балку, место крепления мебели, дымоход, отопительную трубу или зону будущего сверления. Кроме длины учитывают доступность поворотов и коробок, допустимые изгибы кабеля и трубы, усадочные узлы и разделение силовых и слаботочных цепей.

• маршрут должен быть читаемым и предсказуемым;
• повороты — доступными для монтажа;
• проходы — согласованными с конструкцией;
• коробки — не скрытыми под несъёмной отделкой;
• кабель — заменяемым, если это требует проект;
• зоны крепежа отделки — отмеченными на схеме.

Как выбрать диаметр трубы

Диаметр определяют после выбора числа, наружного диаметра и минимального радиуса изгиба кабелей. Нужен запас для протяжки без повреждения оболочки и для отвода тепла, но чрезмерно большая труба усложняет проходки и крепление.

1. Взять фактический наружный диаметр кабеля из паспорта.
2. Определить допустимое заполнение по нормам и системе труб.
3. Проверить минимальный радиус изгиба кабеля.
4. Учесть муфты, протяжные коробки и реальную длину участка.
5. Сделать пробную протяжку на макете сложного узла.

Не пытайтесь протянуть ещё один кабель в уже заполненную трубу без перерасчёта: меняются и механика протяжки, и тепловые условия.

Как выбрать толщину стенки трубы

Толщину берут не по удобству резьбонарезания и не по ассортименту ближайшего магазина. Она должна соответствовать требованию локализации для выбранного кабеля и защитного аппарата по актуальной нормативной документации.

• фиксируют материал и стандарт трубы;
• проверяют наружный и внутренний диаметр;
• сопоставляют толщину со сечением проводников;
• учитывают коррозионную среду;
• проверяют совместимость муфт и коробок;
• вносят изделие в проект и исполнительную схему.

Каким должен быть кабель

Труба не превращает любой провод в допустимую проводку. Нужен кабель с оболочкой и характеристиками, соответствующими напряжению, условиям, пожарным требованиям и способу монтажа. Отдельные одиночные провода применяют только в предусмотренной для них системе.

• сечение выбирают по току, падению напряжения и защите;
• число жил — по схеме линии;
• маркировка пожарных свойств должна соответствовать проекту;
• температурный диапазон — условиям строительства и эксплуатации;
• радиус изгиба и тяговое усилие берут у изготовителя;
• концы маркируют до протяжки.

Как соединять участки металлической трубы

Система должна сохранять механическую прочность и электрическую непрерывность на всём маршруте. Конкретный способ — резьбовой, сварной или сертифицированная муфта — задаётся проектом и типом труб.

• соединение не должно иметь острых кромок внутри;
• муфта не должна самопроизвольно ослабляться;
• переход в коробку выполняют штатным вводом;
• коррозионную защиту восстанавливают после обработки;
• электрическую непрерывность подтверждают измерением;
• случайная проволочная перемычка не заменяет проектное соединение.

Заземление и защитное уравнивание потенциалов

Доступные проводящие части металлической системы не должны становиться опасными при повреждении изоляции. Их защитное соединение выполняют по схеме электроустановки. При этом труба не заменяет отдельный защитный проводник кабельной линии, если проект предусматривает PE-жилу.

1. Определить, какие части подлежат защитному соединению.
2. Предусмотреть штатные точки и проводники.
3. Не полагаться только на краску, резьбу или случайное касание.
4. Измерить непрерывность после сборки.
5. Повторить проверку после отделочных работ.

Коробки и соединения проводников

Соединения размещают в предназначенных коробках, которые остаются доступными для осмотра и ремонта. Скрутка, замурованная в древесине или за несъёмной панелью, превращает небольшую неисправность в скрытый источник нагрева.

• коробка соответствует системе труб и условиям среды;
• вводы защищают кабель от кромок;
• соединители подходят материалу и числу жил;
• внутри остаётся место для безопасной укладки;
• крышка доступна после чистовой отделки;
• место коробки отмечено на исполнительном плане.

Проходы через стены и перекрытия

Проход — отдельный узел, а не просто отверстие в брусе. Нужно сохранить требования конструкции, исключить перетирание кабеля, учесть усадку и восстановить требуемые свойства противопожарной преграды.

• не сверлить несущие элементы без согласования конструктора;
• использовать предусмотренные гильзы и вводы;
• защищать края и сохранять радиус изгиба;
• не заполнять узел случайной монтажной пеной;
• применять подтверждённую систему огнезаделки, где она требуется;
• фиксировать узел фотографией до закрытия.

Как учитывать усадку деревянного дома

Бревно и брус меняют размеры, а каркас и отделка могут перемещаться относительно друг друга. Жёсткая труба, закреплённая без компенсации, способна передать усилие на коробку, ввод или кабель.

• выяснить расчётную усадку и направление перемещения;
• согласовать крепления с проектом деревянных конструкций;
• не блокировать скользящие узлы отделкой;
• оставить предусмотренные компенсационные решения;
• повторно осмотреть вводы после периода усадки.

Конденсат и коррозия

Труба между холодной и тёплой зонами может собирать влагу. Вода повреждает оболочку, соединения и сам металл. Решение зависит от маршрута: исключают бесконтрольные холодные участки, выбирают коррозионную защиту и предусматривают конструктивное управление влагой.

• не заводить влажный наружный воздух в тёплую полость без проекта;
• герметизировать вводы совместимыми материалами;
• не создавать закрытых карманов для воды;
• защищать обработанные и резьбовые участки от коррозии;
• проверять состояние доступных коробок после первого сезона.

Последовательность монтажа

1. Утвердить схему линий, нагрузки, защиту и узлы проходок.
2. Разметить трассу и проверить её относительно конструкций.
3. Заготовить трубы, муфты, коробки и защиту кромок.
4. Собрать участки без кабеля и проверить внутренний проход.
5. Проверить крепление, непрерывность и защитные соединения.
6. Очистить трубу и выполнить протяжку штатным способом.
7. Маркировать жилы и подключить их по схеме.
8. Провести электрические измерения.
9. Сфотографировать трассы и коробки до зашивки.
10. Закрыть конструкции только после приёмки.

Как не повредить кабель при протяжке

Повреждение часто возникает на необработанном торце, тесном повороте или при чрезмерном усилии. Кабель нельзя тянуть автомобилем, лебёдкой без контроля или за отдельные жилы.

• проверить трубу протяжкой и очистить стружку;
• установить втулки и штатные вводы;
• соблюдать минимальный радиус изгиба;
• контролировать допустимое тяговое усилие;
• использовать совместимую смазку, если её разрешает изготовитель;
• после протяжки осмотреть доступные участки оболочки.

Какие измерения нужны до зашивки

1. Сопротивление изоляции линий подходящим измерительным напряжением.
2. Непрерывность защитных проводников.
3. Непрерывность защитного соединения металлической системы.
4. Полярность и правильность схемы.
5. Параметры петли и условия автоматического отключения.
6. Работу УЗО предусмотренным тестом и измерительным прибором.
7. Маркировку аппаратов и соответствие исполнительной схеме.

После отделки часть проверок повторяют: крепёж и облицовка могли повредить трассу, а соединения — быть перепутаны при установке розеток.

Частые ошибки

• считать любой металлорукав равноценным стальной трубе;
• выбирать толщину стенки без расчёта локализации;
• оставлять скрытые скрутки и недоступные коробки;
• не соединять металлические участки защитным способом;
• протягивать кабель через острые необработанные торцы;
• делать слишком много тесных поворотов без протяжной коробки;
• заполнять трубу до предела;
• не учитывать утеплитель и нагрев кабелей;
• жёстко пересекать усадочный узел;
• зашивать стены до измерений и фотографирования.

Что сохранить после монтажа

• план трасс с привязками к стенам и проёмам;
• фотографии каждого участка до отделки;
• марки труб, кабелей, коробок и соединителей;
• расчёт нагрузок и защитных аппаратов;
• протоколы измерений;
• схему щита и маркировку линий;
• места доступных коробок и проходок.

Эта документация нужна не для формальности: она снижает риск попасть крепежом в трубу и помогает заменить кабель без вскрытия всей стены.

Короткий вывод

Скрытая проводка в металлической трубе в деревянном доме начинается с проекта и актуальных норм. Трубу выбирают по локализационной способности, кабелю и защите; соединения и коробки делают доступными и совместимыми, металлическую систему защитно соединяют, а до зашивки проводят измерения и фиксируют трассы. Если эти условия нельзя обеспечить, безопаснее рассмотреть спроектированную открытую проводку.
