Как проверить УЗО кнопкой TEST в частном доме

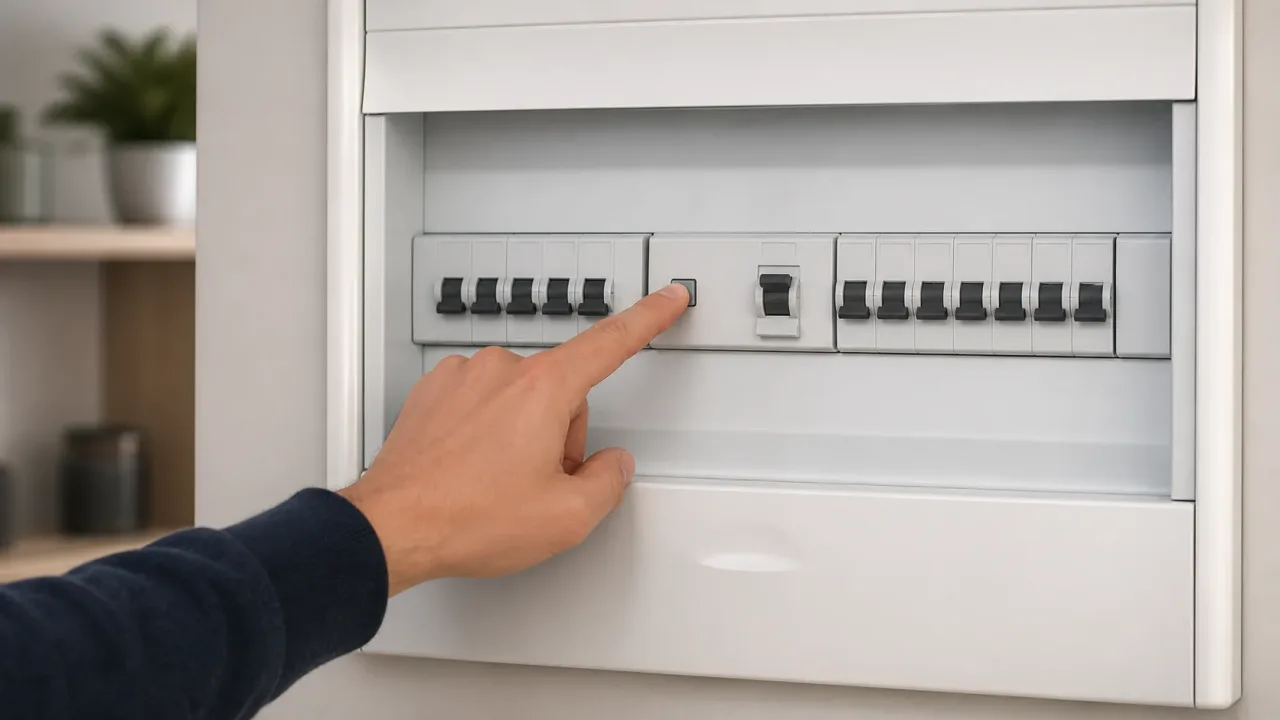

Чтобы проверить УЗО кнопкой TEST, предупредите жильцов, сохраните данные на технике, убедитесь, что устройство находится под штатным напряжением и включено, затем нажмите кнопку T или TEST. Исправный внутренний тестовый контур должен вызвать немедленное отключение рычага. После этого проверьте, какие цепи обесточились, и верните аппарат в рабочее положение.

Кнопка проверяет механизм УЗО и часть его внутренней схемы, но не измеряет реальный ток и время срабатывания, не подтверждает качество заземления и не проверяет всю проводку. Полную диагностику выполняет электрик специальным прибором.

Если при наличии питания УЗО не отключилось от TEST, не считайте его исправным и не проверяйте «батарейкой» или замыканием проводов. Оставьте защищаемую цепь выключенной, если это безопасно, и вызовите электрика.

Что именно проверяет кнопка TEST

Внутри устройства тестовая цепь создаёт искусственный дисбаланс между проводниками, имитируя ток утечки. Дифференциальный механизм должен распознать его и разомкнуть контакты.

• свободное движение механизма;
• работу внутренней тестовой цепи;
• способность контактов отключиться;
• наличие требуемого питания для зависимых моделей;
• не проверяет провод защитного заземления;
• не измеряет фактические миллиамперы;
• не заменяет инструментальное испытание.

УЗО, дифавтомат и автомат — разные устройства

УЗО реагирует на дифференциальный ток и обычно требует отдельной защиты от перегрузки. Дифавтомат объединяет дифференциальную и токовую защиту. Обычный автомат отключает короткое замыкание и перегрузку, но кнопки TEST утечки обычно не имеет.

• УЗО: маркировка остаточного тока и кнопка T.
• Дифавтомат: остаточный ток плюс характеристика автомата.
• Автомат: ток и кривая отключения без функции УЗО.
• Реле напряжения: контролирует напряжение, а не утечку.
• УЗИП: защищает от импульсных перенапряжений.

Прочитайте маркировку

Сфотографируйте лицевую панель. Найдите производителя, модель, номинальный ток, чувствительность IΔn, тип дифференциального тока, кнопку и схему. Интервал теста может быть указан прямо на корпусе.

• модель и серия;
• номинальный ток;
• остаточный ток;
• тип AC, A, F или другой;
• число полюсов;
• положение входных клемм;
• схема TEST;
• периодичность проверки;
• индикатор состояния контактов.

Почему для TEST обычно нужно питание

Кнопка включает внутреннюю электрическую цепь. Если на аппарат не подано требуемое напряжение, тест может не работать, хотя рычаг механически включается. У некоторых схем важны сторона питания, нейтраль и подключение всех полюсов.

Проверять наличие напряжения внутри щита должен электрик. Пользователь может убедиться только по штатным индикаторам и работе защищаемой цепи, не снимая крышек.

Подготовьте дом к отключению

• предупредите жильцов;
• сохраните документы на компьютерах;
• завершите работу насосов и станков;
• проверьте медицинское оборудование;
• остановите чувствительные серверы;
• не проводите тест во время обновления техники;
• подготовьте фонарь;
• запишите текущее положение рычагов.

Не тестируйте цепь, если отключение создаст непосредственную опасность: остановит критичное оборудование, вентиляцию опасного процесса или систему, которую нельзя обесточить без процедуры.

Когда проверку отложить

• щит мокрый или затоплен;
• пахнет горелой изоляцией;
• слышен треск;
• корпус УЗО оплавлен;
• идёт гроза и есть риск для оборудования;
• неизвестно, что отключится;
• рычаг шатается или повреждён;
• рядом открытые токоведущие части.

В этих случаях ничего не нажимайте и не открывайте. Оградите щит и вызовите электрика или аварийную службу по ситуации.

Порядок проверки кнопкой TEST

1. Убедитесь, что руки и пол сухие.
2. Закройте дверцу доступа так, чтобы видны были органы управления.
3. Проверьте, что УЗО включено.
4. Подтвердите наличие питания штатным способом.
5. Нажмите T или TEST одним пальцем.
6. Убедитесь, что рычаг перешёл в отключённое положение.
7. Проверьте отсутствие питания на ожидаемых нагрузках.
8. Запишите результат.

Как быстро должно отключиться

Для бытового восприятия срабатывание выглядит немедленным. Но кнопка не предназначена для измерения времени. Если рычаг движется с задержкой, заедает или требуется несколько нажатий, устройство передают электрику.

Числовое время отключения и фактический дифференциальный ток измеряют тестером УЗО по процедуре. Секундомер и слух не дают метрологического результата.

Что должно отключиться

Заранее составленная схема щита должна показывать защищаемые линии. После TEST проверьте несколько конечных точек штатным индикатором или включением светильника. Не вставляйте самодельные щупы в розетку.

• все отходящие линии данного УЗО отключены;
• не отключились посторонние цепи;
• освещение соответствует схеме;
• насос или бойлер остановился штатно;
• резервное питание не маскирует результат;
• нейтрали не смешаны с соседней группой.

Как вернуть УЗО во включённое положение

Некоторые аппараты после срабатывания требуют сначала опустить рычаг полностью вниз, а затем поднять. Перед включением отключите мощные нагрузки соответствующей группы, чтобы не создавать одновременный пуск.

1. Выключите крупные приборы.
2. Переведите рычаг в полный OFF.
3. Поднимите в ON.
4. Проверьте индикацию.
5. Включайте нагрузки по одной.
6. Проверьте дату и время техники.
7. Убедитесь, что аварий нет.

Если УЗО не отключилось

Причиной может быть отсутствие питания тестовой цепи, неправильное подключение, обрыв нейтрали, неисправность кнопки или самого механизма. Различить их без доступа к клеммам нельзя.

• не нажимайте кнопку многократно;
• не замыкайте фазу на землю;
• не используйте батарейку;
• не снимайте переднюю панель;
• не оставляйте опасную цепь под защитой непроверенного УЗО;
• зафиксируйте модель и положение;
• вызовите квалифицированного электрика.

Schneider Electric указывает, что отказ TEST может быть связан и с внешней причиной, например недостаточным напряжением. Это не разрешение продолжать эксплуатацию: устройство и подключение должны быть проверены прибором.

Если УЗО отключилось, но не включается

Возможна сохраняющаяся утечка в нагрузке, влажность, повреждение проводки или неправильное положение рычага. Отключите все приборы защищаемой группы вилками или штатными выключателями и попробуйте один сброс.

• если включилось — подключайте приборы по одному;
• если падает на одном приборе — не используйте его;
• если не включается без нагрузок — нужен электрик;
• если щит мокрый — не прикасайтесь;
• если пахнет гарью — отключите ввод безопасным способом и вызывайте помощь.

Если УЗО срабатывает сразу после возврата нагрузки

Не заменяйте его на аппарат с большей чувствительностью или номиналом наугад. Последовательное подключение помогает найти группу, но измерение утечки и изоляции выполняет электрик.

Суммарные утечки нескольких исправных приборов тоже могут приближаться к порогу. Решение — правильное разделение линий и устранение дефектов, а не отказ от защиты.

Как часто нажимать TEST

Следуйте маркировке на корпусе, паспорту устройства и правилам обслуживания вашей установки. Интервалы у производителей и в разных условиях различаются. Для влажной, пыльной или грозовой среды может требоваться более частая проверка.

Schneider Electric рекомендует учитывать местные правила и условия: в тяжёлой среде — более частый контроль, а для отдельных зависимых моделей — ежемесячный. Поэтому надпись и руководство конкретного УЗО имеют приоритет над универсальным календарём.

Ведите журнал проверки

• дата и время;
• модель УЗО;
• какие линии отключились;
• сработал ли TEST с первого раза;
• вернулся ли рычаг в ON;
• были ли проблемы с нагрузками;
• кто проводил тест;
• дата инструментальной проверки.

Чего кнопка TEST не проверяет

• сопротивление заземления;
• непрерывность защитного проводника;
• изоляцию всей проводки;
• реальный ток отключения;
• точное время срабатывания;
• петлю короткого замыкания;
• перегрузочную защиту отдельного УЗО;
• правильность разделения нейтралей;
• защиту от перенапряжений.

Почему нельзя проверять батарейкой и проводом

Популярные способы с батарейкой, резистором, лампой или прикосновением к защитному проводнику не воспроизводят безопасное нормированное испытание и могут создать опасное напряжение. Они также не подтверждают правильность монтажа.

Для полной проверки нужен калиброванный тестер, который создаёт контролируемый дифференциальный ток и измеряет результат.

Инструментальная проверка электриком

Специалист проверяет подключение, затяжку клемм обесточенной установки, отсутствие смешанных нейтралей, ток и время отключения, состояние изоляции и защитного проводника. Результат сравнивается с типом аппарата и проектом.

• визуальный осмотр;
• проверка схемы;
• испытание несколькими уровнями тока;
• измерение времени;
• проверка полярности;
• проверка защитного проводника;
• оформление протокола при необходимости;
• замена неисправного аппарата.

УЗО в цепи водонагревателя

Если у бойлера есть встроенное УЗО на шнуре, его тестируют по инструкции производителя отдельно от щитового устройства. Влажность, нагрев и состояние ТЭНа требуют особого внимания. Кнопка на шнуре не заменяет защиту и заземление всей линии.

• не тестируйте мокрыми руками;
• не кладите модуль на пол;
• проверяйте до нагрева по инструкции;
• не обходите устройство удлинителем;
• при срабатывании проверьте ТЭН и изоляцию;
• не включайте бойлер без воды.

УЗО в наружном щите и кессоне

Пыль, конденсат и мороз влияют на аппаратуру. Корпус щита должен соответствовать среде, а обогрев не должен создавать конденсат. Если на внутренней поверхности вода, тест пользователем прекращают.

Когда устройство заменяют

• TEST не вызывает отключение при исправном питании;
• рычаг заедает;
• корпус оплавлен или треснул;
• клеммы перегревались;
• аппарат не проходит измерение током;
• тип не соответствует современной нагрузке;
• номинал не согласован с кабелем;
• производитель прекратил безопасную эксплуатацию серии.

Частые ошибки

• нажимать TEST при снятом питании и делать вывод о поломке;
• не предупреждать о выключении;
• тестировать во время критичной работы;
• считать срабатывание проверкой заземления;
• мерить время секундомером;
• проверять батарейкой;
• замыкать провод на землю;
• многократно включать при утечке;
• ставить больший номинал вместо диагностики;
• не записывать результат;
• игнорировать влагу в щите;
• считать встроенное УЗО бойлера защитой всего дома.

Итоговый порядок проверки

Определите устройство и прочитайте его маркировку. Подготовьте нагрузки и жильцов, убедитесь в сухих безопасных условиях и штатном питании. Нажмите TEST один раз: УЗО должно отключиться немедленно. Проверьте ожидаемые цепи, переведите рычаг через полный OFF в ON и включайте нагрузки по одной. Неуспешный тест, заедание или повторное отключение — основание для инструментальной проверки электриком.
