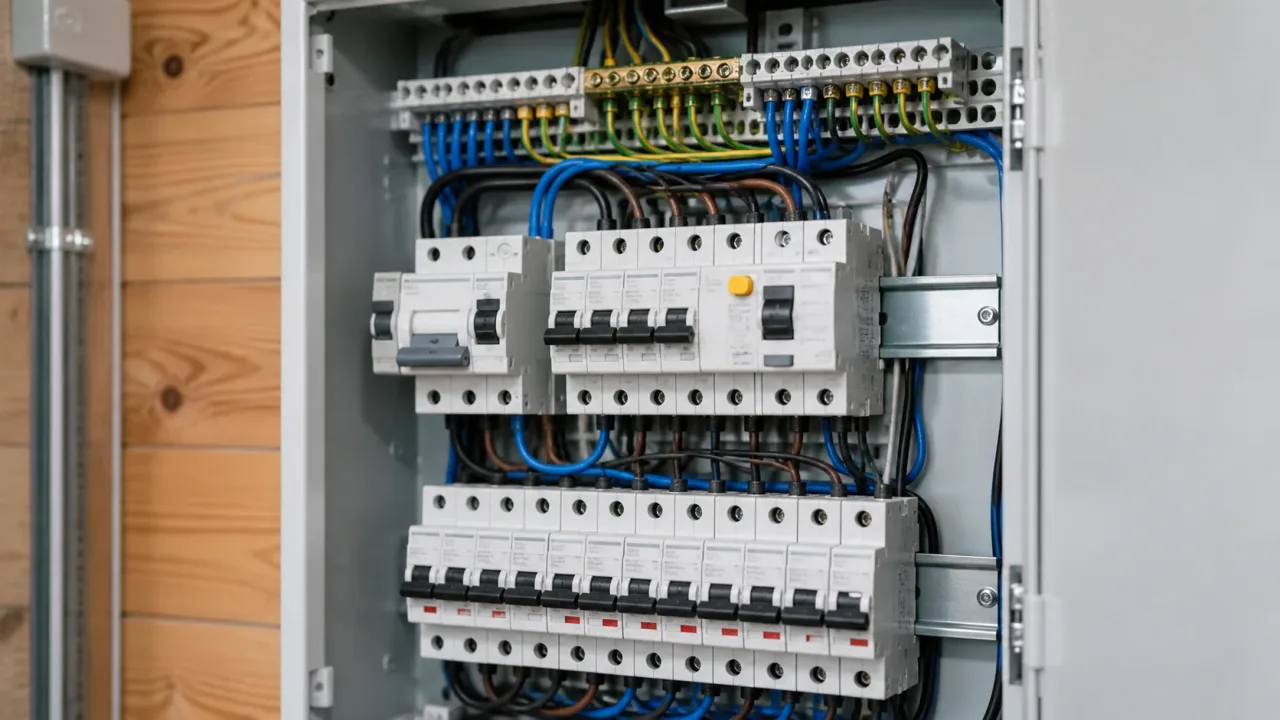

УЗО для дачи: как выбрать защиту от утечки тока

Чтобы выбрать УЗО для дачи, недостаточно знать мощность дома или поставить аппарат «на 30 мА». Нужно определить схему сети, число фаз, номинал вышестоящей защиты, группы потребителей, систему заземления и условия работы — влажность, улицу, насос, баню, мастерскую и сезонные простои. Для розеточных линий в жилом доме обычно применяют дифференциальную защиту не более 30 мА, но окончательную схему и аппарат выбирает электрик после проверки сети.

УЗО не делает неисправную проводку безопасной и не заменяет автоматический выключатель. Оно отключает цепь при дифференциальном токе, а кабель от перегрузки и короткого замыкания должна защищать токовая защита.

Что такое УЗО и на что оно реагирует

УЗО сравнивает ток, уходящий по фазным проводникам, с током, возвращающимся по нейтрали. Если часть тока идёт иным путём — например, через повреждённую изоляцию, корпус прибора или землю, — появляется разность. При достижении порога устройство отключает цепь.

Это дополнительная мера защиты. Она особенно важна на даче, где есть:

• розетки на улице и террасе;
• влажные помещения;
• насос и водонагреватель;
• удлинители для садового инструмента;
• металлические корпуса оборудования;
• конденсат в холодном щите;
• старая или частично переделанная проводка;
• периоды, когда дом остаётся без наблюдения.

УЗО не ограничивает ток короткого замыкания и не защищает кабель от длительной перегрузки. Поэтому обычный выключатель дифференциального тока работает вместе с автоматом. Автоматический выключатель дифференциального тока — дифавтомат или АВДТ — совмещает обе функции в одном корпусе.

УЗО, автомат и дифавтомат: не одно и то же

Перед покупкой найдите на аппарате точное обозначение и схему.

• Автоматический выключатель реагирует на перегрузку и короткое замыкание, но не заменяет дифференциальную защиту.
• УЗО или ВДТ реагирует на ток утечки, но требует согласованной защиты от сверхтока.
• Дифавтомат или АВДТ объединяет дифференциальную и токовую защиту.

Если в щите мало места, АВДТ на отдельные линии упрощают разделение. Если используется одно УЗО на несколько автоматов, легче получить отключение сразу нескольких помещений и сложнее искать проблемную линию. Выбор архитектуры — это не спор о «лучшем аппарате», а баланс селективности, цены, места и удобства диагностики.

Какие данные собрать до выбора

Не начинайте с каталога. Составьте паспорт щита:

1. Однофазный или трёхфазный ввод.
2. Номинал и характеристика вводного автомата.
3. Выделенная мощность и фактические нагрузки.
4. Система заземления и состояние защитного проводника.
5. Количество групповых линий.
6. Номиналы автоматов каждой линии.
7. Сечение, материал и состояние кабелей.
8. Отдельные потребители: насос, бойлер, плита, котёл, станок.
9. Уличные, влажные и неотапливаемые зоны.
10. Место щита, температура и влажность.

Если неизвестно, как разделены нейтрали, есть ли соединение N и PE после вводного устройства или к какой линии относится розетка, выбор по фотографии щита ненадёжен. Сначала нужна проверка и измерения.

Пять характеристик, которые нельзя путать

На корпусе УЗО несколько токовых значений. Каждое отвечает за свою задачу.

Номинальный ток In

Это ток, который аппарат рассчитан длительно проводить в заданных условиях. Он не является порогом утечки. Номинальный ток УЗО согласуют с установленной последовательно токовой защитой и схемой групп.

В техническом материале IEK по сборке щита указано, что номинальный ток ВДТ должен быть не меньше номинального тока последовательно установленного автомата. Там же отдельно учитывается условный ток короткого замыкания. Сверить логику выбора можно в официальном руководстве IEK.

Нельзя механически ставить УЗО 25 А после автомата 32 А. Но и выбор «с большим запасом» без проверки остальных характеристик не решает вопросы стойкости и селективности.

Номинальный отключающий дифференциальный ток IΔn

Это чувствительность к утечке. На бытовых розеточных группах распространено значение 30 мА. Для отдельных специальных линий проект может предусматривать 10 мА, но такая чувствительность требует оценки естественных утечек подключённой техники. Аппараты 100 или 300 мА применяются в другой роли, в том числе для противопожарной защиты и селективности по проекту; они не заменяют 30 мА там, где требуется дополнительная защита человека.

Тип дифференциального тока

Тип AC реагирует на синусоидальный переменный дифференциальный ток. Тип A также рассчитан на пульсирующую постоянную составляющую, которая встречается в современной электронной технике. На даче это актуально для стиральных машин, насосной автоматики, инверторов, блоков питания и регулируемого инструмента.

Не выбирайте тип по цвету кнопки или цене. Сверяйте маркировку, паспорт нагрузки и проект. Для оборудования с преобразователями частоты, солнечной системой, зарядной станцией или специальным приводом могут потребоваться другие типы и дополнительные меры.

Число полюсов

В однофазной сети обычно применяют двухполюсное устройство, которое контролирует фазу и нейтраль. В трёхфазной схеме число полюсов и распределение групп определяет проект. Нейтраль после одного УЗО нельзя случайно соединять с нейтралью другой защищаемой группы: это вызывает срабатывания и нарушает логику контроля.

Устойчивость и условия эксплуатации

Проверьте допустимую температуру, степень загрязнения, способ монтажа, ресурс, стойкость к импульсным токам и совместимость с вышестоящей защитой. Холодный сырой уличный щит — не нормальная среда для любого модульного аппарата. Корпус, обогрев или перенос щита в помещение решаются проектом.

Как выбрать УЗО на группу автоматов

Одно УЗО может защищать несколько отходящих автоматов, если схема рассчитана и выполнена правильно. Главные вопросы — суммарная нагрузка, естественные токи утечки, селективность и общая нейтраль.

Проверьте:

• сумма и одновременность нагрузок учтены расчётом;
• номинал ВДТ согласован с защитой от сверхтока;
• после УЗО используется отдельная нейтральная шина;
• все проводники защищаемых линий проходят через соответствующий аппарат;
• защитный PE-проводник не пропускают через УЗО как рабочий;
• группы подписаны;
• отказ одной линии не обесточивает критически важное оборудование без необходимости;
• в щите оставлено место для безопасного обслуживания.

Для дачи полезно не объединять под одним аппаратом всё подряд. Утечка в мокрой уличной розетке не должна одновременно отключать холодильник, отопление и насос, если схему можно разумно разделить.

Один аппарат на весь дом или несколько групп

Одно вводное УЗО выглядит дешевле, но создаёт общий отказ: любая утечка отключает дом целиком. Кроме того, естественные утечки нескольких приборов суммируются. Найти неисправную линию сложнее.

Групповая схема удобнее:

• отдельная защита розеток жилой части;
• отдельная линия санузла или бани;
• отдельные уличные розетки;
• насос и автоматика водоснабжения;
• водонагреватель;
• мастерская и мощный инструмент;
• холодильник или система отопления с учётом последствий отключения.

Не существует универсального набора для каждой дачи. Маленький летний домик с тремя линиями и круглогодичный коттедж с трёхфазным вводом требуют разных решений.

Как выбрать номинал после автомата

Вопрос «какое УЗО поставить после автомата 25 А» нельзя решать только парой чисел, но базовая проверка понятна: номинальный ток ВДТ не должен быть меньше номинала согласованной токовой защиты, а условная стойкость должна соответствовать схеме. Затем проверяют нагрузку, температуру в щите, аппараты производителя и требования проекта.

Алгоритм для обсуждения с электриком:

1. Определить, какой автомат защищает УЗО от перегрузки и КЗ.
2. Проверить номинал и отключающую способность автомата.
3. Посчитать расчётный ток группы, а не сумму надписей на приборах.
4. Выбрать номинальный ток ВДТ по координации производителя.
5. Выбрать IΔn по назначению линии.
6. Определить тип дифференциального тока.
7. Проверить число полюсов и схему нейтралей.
8. Проверить селективность с вводной защитой.

Не заменяйте расчёт правилом «УЗО на ступень выше автомата» без проверки документации. У разных серий и схем координация может отличаться.

30 мА, 10 мА и противопожарная защита

Для бытовых розеточных групп 30 мА — типовая уставка дополнительной защиты. Уставка 10 мА применяется для отдельных условий и линий, когда проект учитывает собственные утечки нагрузки. Слишком много приборов на одном чувствительном аппарате увеличивают вероятность нежелательных отключений.

Вводное селективное УЗО с большей уставкой может использоваться для противопожарной функции, но оно не отменяет групповые аппараты 30 мА. Селективность означает, что при повреждении конечной линии первым должен отключиться ближайший к ней аппарат, а не весь дом.

Если на щите последовательно установлено несколько УЗО с одинаковой чувствительностью и без временной селективности, предсказать, какое отключится первым, нельзя.

Нужен ли тип A на даче

Современная дача редко состоит только из ламп накаливания и нагревателей. Электронные платы есть в насосах, холодильниках, стиральных машинах, зарядных устройствах, инверторных кондиционерах и инструменте. Поэтому тип A часто является обоснованным выбором для бытовых групп.

Проверьте значок типа на корпусе и в паспорте. Не полагайтесь на карточку маркетплейса: одна серия может выпускаться в вариантах AC и A с похожим названием.

Для частотного преобразователя скважинного насоса, солнечного инвертора или зарядки электромобиля нужен анализ конкретного оборудования. Производитель нагрузки может требовать тип F, B либо устройство контроля постоянной составляющей. Здесь универсальный совет опасен.

Работает ли УЗО без заземления

УЗО способно обнаружить дифференциальный ток и в двухпроводной сети, но это не делает отсутствие защитного проводника нормальным. При исправном PE повреждение корпуса может вызвать отключение до прикосновения человека. Без PE опасный потенциал способен сохраняться до появления пути утечки.

Нельзя:

• соединять защитный контакт розетки с рабочим нулём после УЗО;
• делать случайное «заземление» на трубу, арматуру или забор;
• объединять N и PE в произвольной точке;
• считать кнопку TEST проверкой качества заземления;
• менять систему заземления без проекта и измерений.

Состояние заземляющего устройства и автоматического отключения проверяют измерениями. Бытовой мультиметр не заменяет необходимые приборы и протокол.

Дача с генератором, инвертором или солнечными панелями

Резервное питание меняет схему нейтрали и условия работы защиты. У переносного генератора, инвертора и сетевого ввода могут быть разные режимы. Простое подключение «в розетку» вилкой с двумя штырями создаёт риск обратной подачи напряжения и смертельно опасно.

До выбора УЗО определяют:

• способ переключения источников;
• коммутируется ли нейтраль;
• где находится точка соединения с землёй;
• допускает ли источник выбранный тип УЗО;
• как обеспечивается отключение при повреждении;
• исключена ли параллельная работа без разрешённой схемы.

Эту часть должен проектировать специалист, знакомый с паспортом конкретного источника.

Сезонный дом и холодный щит

После зимы проблема часто не в самом УЗО, а во влаге, повреждении кабеля или насекомых в оборудовании. Перед включением осмотрите щит без снятия защитных панелей:

• нет ли конденсата и следов воды;
• не потемнел ли пластик;
• нет ли запаха перегрева;
• целы ли дверца и уплотнение;
• не повреждены ли уличные розетки;
• сухи ли удлинители и соединители;
• не проводились ли самовольные переделки.

Если внутри щита влага, следы дуги, рыхлые провода или неизвестные перемычки, не включайте питание. Нужны просушка, поиск причины и проверка электриком.

Кнопка TEST: что она проверяет

Кнопка TEST создаёт внутри устройства контрольный дифференциальный ток. При наличии питания исправный и правильно подключённый аппарат должен отключиться. Периодичность проверки берут из инструкции конкретной модели — на корпусе или в паспорте может быть указано своё значение.

TEST не подтверждает:

• качество заземления;
• время отключения всей установки под реальной нагрузкой;
• сопротивление изоляции проводки;
• правильность всех нейтральных соединений;
• способность автомата отключить короткое замыкание;
• отсутствие повреждения кабеля.

Если кнопка не отключает аппарат, прекратите пользоваться защищаемой линией до проверки. Не удерживайте рычаг и не шунтируйте устройство.

Почему исправное УЗО может срабатывать

Срабатывание — это сигнал, а не диагноз. Возможны:

• повреждённая изоляция прибора;
• вода в розетке или удлинителе;
• утечка нагревательного элемента;
• суммирование естественных утечек;
• соединение нейтралей разных групп;
• контакт N с PE после УЗО;
• повреждение кабеля в грунте;
• гроза и импульсное воздействие;
• ошибка монтажа;
• неисправность самого аппарата.

Не увеличивайте уставку с 30 до 100 мА только ради прекращения отключений. Сначала локализуют линию и измеряют изоляцию. Для отдельной статьи о диагностике на сайте уже существует материал «Почему выбивает УЗО»; здесь важно сохранить границу: выбор аппарата не заменяет поиск повреждения.

Что проверить на корпусе перед покупкой

• производитель и точная серия;
• обозначение ВДТ или АВДТ;
• номинальный ток In;
• IΔn в миллиамперах;
• тип A, AC или другой;
• число полюсов;
• номинальное напряжение;
• схема подключения;
• кнопка TEST;
• стандарт и знаки соответствия;
• температурный диапазон;
• документация на русском языке;
• возможность проверить подлинность и серийный номер.

Покупайте защитную аппаратуру у надёжного продавца. Следы вскрытия, кривые надписи, отсутствие паспорта и заметно низкая цена — причины отказаться от устройства.

Когда нужен электрик, а не подбор по интернету

Остановите самостоятельную работу, если:

• щит под напряжением и нет безопасного отключения;
• ввод трёхфазный;
• есть генератор или солнечный инвертор;
• неизвестна система заземления;
• проводка алюминиевая или имеет скрутки;
• нейтрали разных групп объединены;
• УЗО не включается или не реагирует на TEST;
• есть запах, нагрев, треск или потемнение;
• аппарат регулярно срабатывает;
• требуется вскрывать опломбированную часть.

Квалифицированный специалист не только установит устройство, но и проверит непрерывность защитных проводников, изоляцию, петлю повреждения, время и ток срабатывания, согласование автоматов и маркировку щита. Именно эти проверки превращают купленное УЗО в работающую систему защиты.
