Как выбрать детектор скрытой проводки в стене

Ни один бытовой детектор не гарантирует, что за зелёной индикацией стена свободна. Влажная штукатурка, арматурная сетка, фольгированная изоляция, пустоты и обесточенный кабель способны исказить результат. Перед сверлением показания сопоставляют со схемой, расположением розеток и повторным сканированием в двух направлениях, после чего линию обесточивают.

Какие бывают детекторы проводки

Под одним названием продаются приборы с разным принципом и задачами. Одни реагируют на электрическое поле переменного тока, другие ищут металл, третьи оценивают неоднородность стены. Поэтому сравнивать модели только по заявленной глубине неправильно.

Что прибор должен находить именно у вас

Перед покупкой составьте список стен и будущих отверстий. Для кирпича и бетона важнее распознавание металла и кабеля под напряжением. За гипсокартоном могут понадобиться деревянные или металлические стойки. В старом доме встречаются стальные трубы, сетка под штукатуркой и проводка без понятной схемы.

Только токоведущая проводка

Простой датчик электрического поля может быть достаточен, если нужно проверить известную рабочую линию на небольшой глубине. Кабель должен быть под напряжением, а сигнал — достигать прибора. Это плохо работает за металлической оболочкой, фольгой, мокрой отделкой и в некоторых экранирующих конструкциях.

Проводка плюс металл

Для сверления практичнее прибор, который отдельно показывает чёрный металл, цветной металл и токоведущую линию. Медный провод без напряжения иногда обнаруживается как металл, но тонкая жила глубоко в стене может остаться незамеченной. Стальная арматура обычно даёт сильный сигнал и способна маскировать соседний кабель.

Стойки за гипсокартоном

Режим древесины нужен только для подходящих полых стен. На монолитном бетоне или кирпиче он может ухудшать интерпретацию. Даже за гипсокартоном гвозди, металлический профиль, труба с водой и кабель способны имитировать другой объект. Найденную «стойку» проверяют по ширине, повторяемости и вспомогательным данным.

Поиск обрыва проводки

Обычный сканер стены чаще всего не определяет точку обрыва точно. Для трассировки конкретной линии используют генератор сигнала и приёмник либо электрические измерения. Подключение к сети и вскрытие коробок относится к электротехническим работам; без квалификации безопаснее вызвать электрика.

Как читать глубину обнаружения

Максимальная глубина в карточке товара относится к определённой испытательной мишени. Например, крупная стальная арматура обнаруживается глубже, чем тонкий медный провод. Для токоведущего кабеля значение зависит от напряжения, нагрузки, материала стены и связи пользователя с землёй.

В официальной инструкции одного современного детектора указаны разные максимумы: 120 мм для медной трубы заданного диаметра, 100 мм для арматуры, 50 мм для токоведущей проводки и 30 мм для деревянной балки за гипсокартоном. Эти цифры нельзя переносить на другую модель или считать гарантией для любого объекта.

Производитель предупреждает: «При неблагоприятных свойствах основания результат измерения может оказаться хуже».

Если в описании написано только «до 120 мм» без расшифровки мишени, характеристика почти бесполезна. Ищите таблицу, где отдельно указаны:

• чёрный металл;
• цветной металл;
• медный провод под напряжением;
• деревянная стойка;
• условия и размер тестового объекта.

Для обычного сверления важнее устойчиво найти кабель на реальной глубине вашей штукатурки, чем рекордно увидеть крупную трубу в лабораторной плите.

Критерии выбора детектора скрытой проводки

Раздельная индикация материалов

Полезно, когда прибор отличает магнитный металл от немагнитного и отдельно показывает провод под напряжением. Это не даёт абсолютной идентификации, но помогает понять, встретилась ли вероятная арматура, медная труба или электрический сигнал.

Поиск центра и границ

Бюджетный прибор может только подавать сигнал «объект рядом». Для точной разметки удобнее шкала интенсивности, указатель центра и возможность отметить границы. И всё же отверстие не сверлят вплотную к найденной кромке: реальный объект может быть шире индикации.

Автоматическая и ручная калибровка

Автоматическая калибровка упрощает запуск, но пользователь должен понимать, на каком основании прибор включился. Если он стартовал прямо над широким объектом, результат может быть неверным. Возможность контрольной калибровки полезна после падения или при устойчивом ложном сигнале.

Контакт с поверхностью

Корпус должен ровно скользить по стене, не качаясь на фактурной штукатурке. Колёсики или гладкие опоры удобны на большой площади. Толстый рельеф, швы плитки и мягкие обои нарушают постоянство прижима.

Сравнение выбора по сценарию

Как проверить прибор перед покупкой или арендой

Лучший тест — не махать детектором в воздухе, а провести его по известным объектам. Подойдёт участок стены, где точно известна трасса от открытой розетки, металлический профиль либо тренировочный стенд магазина.

Проверьте:

1. Повторяется ли сигнал при трёх проходах с одной скоростью.
2. Совпадает ли максимум при движении слева направо и обратно.
3. Отличает ли прибор металл от токоведущей линии.
4. Реагирует ли на вашу руку в сенсорной зоне.
5. Понятно ли, когда измерение готово, а когда есть ошибка.
6. Сохраняется ли результат после замены батарей и повторного запуска.

Подготовка стены к сканированию

Сначала соберите информацию, которую электроника не знает. Посмотрите, где находятся розетки, выключатели, распределительные коробки, сантехника и отопление. Проводка часто идёт вертикально или горизонтально от электроустановочных изделий, но в старом ремонте маршрут может быть любым.

Подготовьте:

• план или фотографии монтажа, если они сохранились;
• простой карандаш и малярную ленту для разметки;
• заряженный детектор с чистой сухой сенсорной поверхностью;
• данные о материале и примерной толщине стены;
• информацию о фольгированной изоляции, сетке и тёплом полу;
• доступ к автомату нужной линии для последующего отключения.

Снимите металлические часы и украшения, уберите телефон от сенсорной зоны. Следуйте инструкции: требование держать прибор без перчаток для обнаружения поля не означает разрешение касаться проводников.

Если стена влажная после штукатурки или протечки, надёжную разметку откладывают до высыхания. Влажность способна расширить зону электрического сигнала на большую площадь.

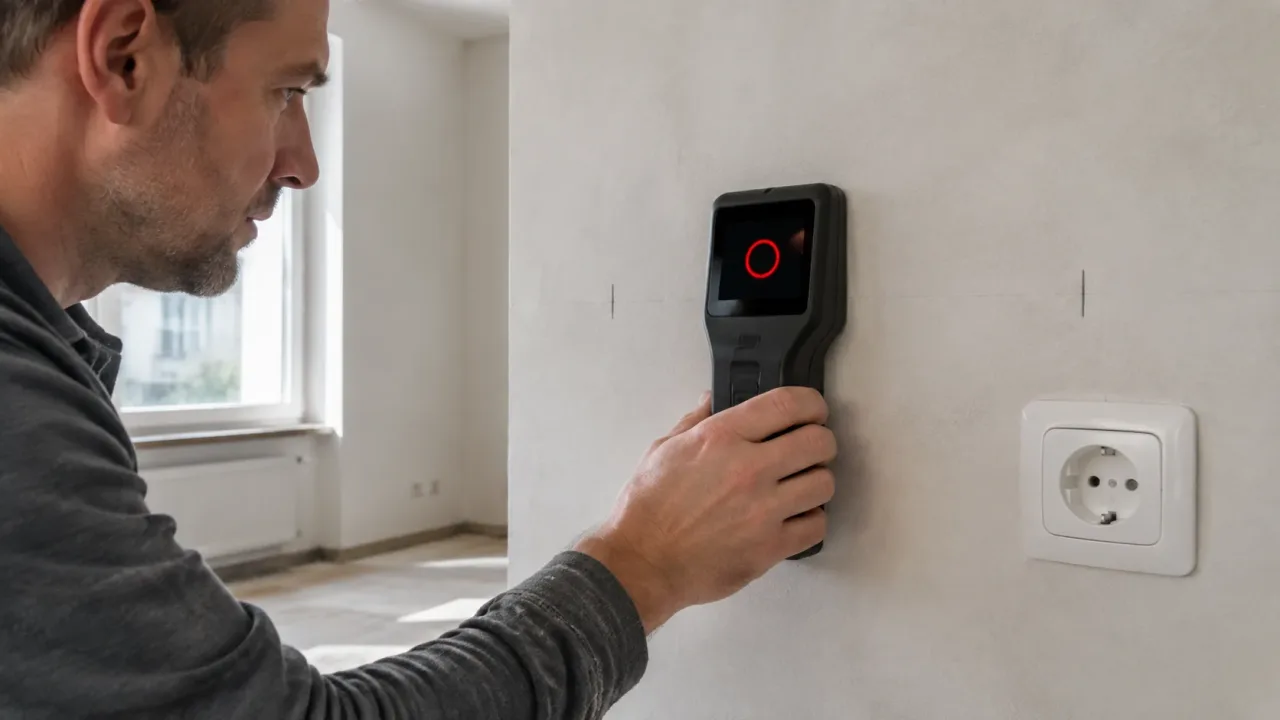

Как пользоваться детектором проводки

1. Проверьте его на известной линии

До неизвестной стены убедитесь, что режим токоведущего кабеля реагирует рядом с заведомо работающей розеткой. Если прибор молчит и на контрольной точке, разметку продолжать нельзя: проверьте батарею, режим, контакт с поверхностью и инструкцию.

2. Сканируйте медленно и с постоянным прижимом

Поставьте прибор плоско на основание и ведите по прямой, не отрывая и не меняя хват. Слишком быстрое движение пропускает узкую зону, а остановка с поворотом корпуса меняет связь сенсора со стеной.

3. Сделайте проходы в двух направлениях

Проведите слева направо, затем обратно. Отметьте начало сигнала, максимум и конец. Повторите сканирование выше и ниже. Чтобы понять направление объекта, сделайте перекрёстные вертикальные и горизонтальные проходы.

4. Сравните разные режимы

Сильный сигнал металла без признака напряжения может быть арматурой, трубой или обесточенным кабелем. Одновременный устойчивый электрический и металлический сигнал повышает вероятность кабеля, но не превращает предположение в доказательство.

5. Отмечайте опасную полосу, а не точку

Разметьте карандашом или лентой всю повторяемую зону и заложите запас. Не сверлите прямо у её края: фактический диаметр трубы или ширина арматуры может быть больше зоны максимума.

6. Обесточьте линию перед сверлением

Для поиска электрического поля кабель сначала может потребоваться оставить под напряжением и подключить к нему нагрузку — только в нормальном закрытом состоянии сети. После разметки отключите соответствующий автомат, исключите случайное включение и проверьте отсутствие напряжения подходящим прибором. Лишь затем приступают к механической работе.

Почему детектор не видит проводку

Отрицательный результат не всегда означает пустую стену. На обнаружение влияют:

• кабель без напряжения или без нагрузки;
• большая глубина и тонкое сечение проводника;
• металлическая труба или экран вокруг кабеля;
• фольгированная теплоизоляция;
• арматурная сетка и токопроводящая плитка;
• влажная штукатурка;
• многожильная или многофазная линия с частичной компенсацией полей;
• неплотный контакт датчика с фактурной поверхностью;
• рука, металл или электронное устройство рядом с сенсором;
• разряженная батарея, падение или сбитая калибровка.

Если прибор показывает сигнал по всей стене, уберите источники помех и повторите измерение после высыхания основания. Если молчит на контрольном кабеле, не считайте неизвестную стену безопасной.

Практический пример: крепление шкафчика

Нужно просверлить два отверстия над рабочей зоной кухни. Слева находится розетка, ниже проходит водопровод, стена бетонная. Детектор показывает широкую металлическую зону и узкий участок с электрическим сигналом.

Порядок решения:

1. Нанести предполагаемые вертикали от розетки и сантехнических точек.
2. Проверить прибор на известной работающей розетке.
3. Просканировать полосу крепления горизонтально в обоих направлениях.
4. Повторить проходы на 10–15 см выше и ниже, затем вертикально.
5. Отметить широкую зону металла как возможную арматуру, а устойчивый электрический максимум — как вероятный кабель.
6. Сместить крепёж в участок, который подтверждён несколькими проходами и согласуется с планом.
7. Отключить линию и проверить отсутствие напряжения перед сверлением.

Если свободного участка нет, не выбирают более длинный бур «чтобы пройти за проводом». Меняют схему крепления, используют другие точки или привлекают специалиста для уточняющего обследования.

Ошибки при выборе и работе

Покупать по максимальной цифре глубины

Она может относиться к крупному стальному объекту, а не к медной жиле. Сравнивайте таблицы по одинаковым мишеням.

Считать зелёный сигнал разрешением сверлить

Производители прямо требуют учитывать другие источники информации. Детектор — один слой проверки, а не гарантия.

Не делать обратный проход

Один быстрый проход даёт приблизительную границу. Центр уточняют возвратом и повторением с другой стороны.

Работать на мокрой стене

Электрический сигнал может распространиться по большой площади, и локализация станет ненадёжной.

Использовать режим древесины на любой стене

На бетоне он создаёт лишние неоднозначные сигналы. Режим должен соответствовать основанию.

Искать обрыв обычным сканером

Слабый или пропадающий сигнал не показывает точку повреждения. Для этого нужны трассировка и электрические измерения.

Когда нужен электрик или профессиональный сканер

Не сверлите и передайте задачу специалисту, если:

• показания не повторяются после контрольных проходов;
• предполагаемая трасса пересекает газовую или водяную трубу;
• стена содержит плотную арматуру или фольгу;
• линия обесточена и обычный прибор её не видит;
• требуется найти обрыв или идентифицировать автомат;
• рядом щит, ввод, скрытая коробка или мощный кабель;
• нет возможности безопасно отключить и проверить цепь;
• детектор падал, показывает ошибку или не проходит тест на известном объекте.

Для ремонта в железобетоне иногда выгоднее заказать обследование профессиональным сканером, чем переносить несколько отверстий и ремонтировать повреждённый кабель. Специалист должен не просто провести прибором, а выдать понятную разметку опасных зон и оговорить ограничения метода.

Как проверить результат перед сверлением

Надёжная разметка повторяется минимум в двух направлениях и согласуется с расположением электроустановочных изделий. На стене видны не одиночные случайные точки, а логичная трасса или границы объекта. Детектор уверенно реагирует на контрольную линию, батарея исправна, поверхность сухая.

После электронной проверки задайте четыре вопроса:

• Есть ли схема или фотографии скрытых коммуникаций?
• Совпали ли прямой и обратный проходы?
• Проверены ли металл, токоведущий кабель и конструкция стены разными режимами?
• Можно ли полностью отключить предполагаемую линию перед сверлением?

Если хотя бы на один критичный вопрос ответ отрицательный, безопаснее изменить место крепления или пригласить специалиста.

Короткий вывод

Лучший детектор скрытой проводки — не модель с самой большой рекламной глубиной, а прибор, подходящий материалу стены и вашей задаче. Для квартиры выбирайте раздельное обнаружение проводки под напряжением, чёрного и цветного металла, понятную индикацию центра и стабильный повторный результат. Для обесточенной трассы, поиска обрыва и сложного железобетона рассматривайте профессиональный сканер или трассоискатель. И всегда воспринимайте сканирование как часть проверки: после разметки линию нужно обесточить до сверления.
