Распиновка RJ45 по цветам: схемы T568A и T568B

Для обычного прямого Ethernet-кабеля выберите одну схему — T568A или T568B — и повторите её на обоих концах. В T568A контакты 1–2 занимает зелёная пара, а 3 и 6 — оранжевая. В T568B эти пары меняются местами: 1–2 оранжевые, 3 и 6 зелёные. Синяя пара остаётся на контактах 4–5, коричневая — на 7–8.

Главная ошибка — смотреть на коннектор с другой стороны и получить зеркальный порядок. Перед раскладкой найдите контакт 1 по схеме производителя разъёма. Для нового кабеля используйте все четыре пары и не смешивайте A и B на концах, если специально не нужен кроссовый шнур для старого оборудования.

Цвета — это не декоративный порядок. Стандарт сохраняет витые пары на назначенных контактах; восемь «прозванивающихся» жил могут давать плохую связь, если пары расщеплены.

Схема T568B по контактам 1–8

T568B часто встречается в готовых патч-кордах и домашних сетях. Если смотреть на контакты в порядке от 1 к 8, раскладка такая:

1. бело-оранжевый;
2. оранжевый;
3. бело-зелёный;
4. синий;
5. бело-синий;
6. зелёный;
7. бело-коричневый;
8. коричневый.

Официальная инструкция Siemon для модульного коннектора показывает ту же последовательность и расположение пар. Используйте список только после того, как определили ориентацию контактов конкретного штекера.

На прозрачном 8P8C-коннекторе металлические ножи видны сверху, а защёлка находится с противоположной стороны. Но разные рисунки в интернете могут показывать штекер спереди, сзади или гнездо, поэтому подпись «защёлкой вниз» без вида рисунка недостаточна.

Схема T568A по контактам 1–8

В T568A зелёная и оранжевая пары меняются местами относительно T568B:

1. бело-зелёный;
2. зелёный;
3. бело-оранжевый;
4. синий;
5. бело-синий;
6. оранжевый;
7. бело-коричневый;
8. коричневый.

Разница между A и B только в зелёной и оранжевой парах. Fluke Networks подтверждает: в T568A зелёная пара подключена к 1–2, оранжевая — к 3 и 6; в T568B наоборот.

T568A не медленнее и не «правильнее» T568B для самого Ethernet. Важнее единая схема объекта, совместимость с существующими розетками и документацией. Если в патч-панели уже используется A, новый коннектор не стоит делать B только потому, что эта последовательность привычнее.

Как определить контакт 1 и не отзеркалить цвета

Возьмите штекер и найдите ряд восьми металлических контактов. Контакт 1 — крайний в том направлении, которое показывает технический рисунок производителя. Не доверяйте только защёлке: у проходных коннекторов, полевых вилок и Keystone-модулей жилы могут заходить иначе, хотя назначение контактов на фронтальной части остаётся стандартным.

Перед обжимом выполните тройную проверку:

• на рисунке явно подписаны номера 1 и 8;
• вы смотрите на ту же сторону штекера, что и на рисунке;
• бело-полосатая и одноцветная жила каждой пары не перепутаны;
• синяя пара занимает 4–5, коричневая — 7–8;
• для B на 1–2 находится оранжевая пара, для A — зелёная.

У розетки или патч-панели не раскладывайте жилы в визуальную линию 1–8. Внутри модуля дорожки разводят контакты, а клеммы расположены по удобству монтажа. Следуйте цветовой маркировке A/B непосредственно на корпусе.

Если маркировка стёрлась, найдите паспорт точной модели. Копирование соседнего порта допустимо только после проверки, что он подключён и протестирован по одной схеме.

Как пары распределены по контактам

Витая пара должна оставаться парой не только по цвету, но и по назначению контактов:

• пара 1, синяя: контакты 4 и 5;
• пара 2: в T568A оранжевая на 3 и 6, в T568B зелёная на 3 и 6;
• пара 3: в T568A зелёная на 1 и 2, в T568B оранжевая на 1 и 2;
• пара 4, коричневая: контакты 7 и 8.

Необычное расположение пары 3–6 исторически связано с совместимостью модульной системы. Именно здесь появляется частая ошибка: монтажник кладёт цвета «красиво рядом» и получает контакты 3–4 вместо 3–6.

Fluke Networks о split pair объясняет, что при расщеплённой паре сквозная нумерация может выглядеть правильной, но проводники принадлежат разным витым парам. Это повышает перекрёстные помехи и делает соединение нестабильным.

Поэтому простой тест лампочками, показывающий 1–1, 2–2 и так далее, не всегда подтверждает качество пары. Нужен тестер, способный обнаружить split pair, либо сертификационное измерение для ответственной линии.

T568A или T568B: какую схему выбрать

Для одиночного домашнего патч-корда можно выбрать любую схему, если оба конца одинаковы. Для стационарной кабельной системы решение принимают по существующей документации и принятому стандарту объекта.

Выбирайте так:

1. Осмотрите маркировку патч-панели и розеток.
2. Проверьте несколько уже работающих портов тестером, не полагаясь на один кабель.
3. Найдите схему в исполнительной документации.
4. Если объект новый, закрепите одну схему для всех портов.
5. Подпишите патч-панель и сохраните фото раскладки.

В ноябре 2024 года TIA объявила выпуск актуализированного стандарта ANSI/TIA-568.2-E для симметричной витой пары и компонентов. Для практического монтажа важно не смешивать произвольные цветовые порядки и соблюдать требования конкретной категории компонентов.

Не пытайтесь «исправить» работающую систему, переобжав все порты с A на B. Электрической пользы для Ethernet это не даст, а риск ошибок и простоев вырастет.

Прямой и кроссовый кабель

Прямой кабель имеет одинаковую схему на обоих концах:

• T568A → T568A;
• T568B → T568B.

Кроссовый кабель в классическом варианте имеет T568A на одном конце и T568B на другом. Тем самым меняются местами передающие и принимающие пары старых 10/100-мегабитных интерфейсов.

Современные сетевые порты часто поддерживают Auto-MDI/MDIX и определяют нужное переключение автоматически. Cisco описывает эту функцию как внутренний кроссовер при обнаружении прямого кабеля во время автосогласования. Но поддержка и условия работы зависят от оборудования и настроек.

Практическое правило для новой линии:

• делайте прямой кабель по одной схеме на обоих концах;
• не создавайте crossover «на всякий случай»;
• для старого устройства сначала проверьте руководство и наличие Auto-MDI/MDIX;
• не путайте кроссовую распиновку с ошибочным смешением схем на постоянной линии;
• после подключения убедитесь, что согласовались ожидаемые скорость и дуплекс.

Что меняется для 100 Мбит и 1 Гбит

10BASE-T и 100BASE-TX традиционно используют две пары: контакты 1–2 и 3–6. Из-за этого старый или повреждённый кабель иногда продолжает работать на 100 Мбит/с, хотя часть жил не подключена.

Для 1000BASE-T нужны все четыре пары. Поэтому падение скорости с 1 Гбит/с до 100 Мбит/с часто связано с одной из проблем:

• обрыв контакта 4, 5, 7 или 8;
• плохо прорезанная жила в коннекторе;
• split pair;
• повреждение кабеля;
• несовместимый коннектор и жила;
• слишком сильно расплетённые пары;
• ограничение порта, сетевой карты или настройки.

Не используйте четырёхжильный обжим как новую норму для Ethernet. Он исключает гигабитную связь, усложняет диагностику и может конфликтовать с подачей питания по витой паре.

Инструкция Cisco для современных портов указывает, что 100BASE-TX и 1000BASE-T требуют витую четырёхпарную линию категории 5 или выше. Для новой домашней сети разумно завершать все восемь жил и тестировать четыре пары.

Почему «4 жилы для интернета» — временное решение

Схема на две пары встречается в старых сетях и аварийном ремонте. Цвета могут быть разными, если прежний монтаж не следовал стандарту, поэтому копировать случайную четырёхжильную раскладку нельзя.

Если нужно диагностировать старый кабель:

1. Отключите активное питание PoE и оборудование.
2. Прозвоните все восемь контактов с удалённым модулем.
3. Найдите обрыв и его расстояние, если тестер это умеет.
4. Проверьте, не является ли проблема коннектором, а не трассой.
5. По возможности переобожмите все четыре пары или замените кабель.
6. После ремонта проверьте согласованную скорость и ошибки порта.

Не делите один восьмижильный кабель на два сетевых соединения пассивными переходниками без проектного решения. Это закрывает путь к гигабиту и PoE, создаёт нестандартную систему и усложняет обслуживание.

Если кабель проложен в стене, лучше завершить его в розетке/Keystone и использовать заводской патч-корд, чем многократно обжимать жёсткую стационарную жилу штекером.

Распиновка RJ45 для PoE

Питание PoE не следует проектировать по бытовой картинке «плюс на таком цвете, минус на другом». Современные стандартизованные системы согласуют питание между источником и устройством и могут использовать разные пары в зависимости от реализации.

Безопасные правила:

• используйте совместимые PoE-коммутатор или инжектор и устройство;
• сохраняйте стандартную четырёхпарную распиновку A или B;
• проверяйте категорию, калибр и температурный режим кабеля;
• не соединяйте пассивный инжектор с неизвестным устройством;
• не работайте с разъёмом во влажном месте;
• перед переобжимом отключайте питание порта;
• для крупных пучков учитывайте нагрев от удалённого питания.

Цветовая схема T568A/B не назначает «плюс» и «минус» сама по себе. Она задаёт пары и контакты. Электрические параметры PoE определяются стандартом и оборудованием.

Если IP-камера не запускается, сначала проверьте модель, бюджет мощности порта, длину, сопротивление и wire map. Переставлять цвета наугад опасно для нестандартных пассивных устройств.

Как подобрать коннектор к кабелю

Правильная распиновка не поможет, если ножи штекера не рассчитаны на жилу. Кабель для стационарной прокладки обычно имеет монолитные проводники, патч-корд — многопроволочные. Коннекторы отличаются формой контактов, допустимым диаметром проводника, наружным диаметром оболочки и категорией.

Перед покупкой сопоставьте:

• Cat5e, Cat6 или Cat6A;
• U/UTP, F/UTP или другую конструкцию экрана;
• однопроволочные или многопроволочные жилы;
• AWG/диаметр проводника;
• диаметр изоляции каждой жилы;
• наружный диаметр кабеля;
• обычный или проходной штекер;
• наличие разделителя пар и загрузочной планки;
• совместимый кримпер.

Для экранированного кабеля нужен системный подход: экранированные компоненты и корректное уравнивание потенциалов по проекту. Металлический штекер сам по себе не превращает случайную линию в правильно экранированную.

Если задача — освоить инструмент, а не сверить цвета, используйте отдельную статью о работе кримпером. Точная длина зачистки и раскладка зависят от конструкции штекера.

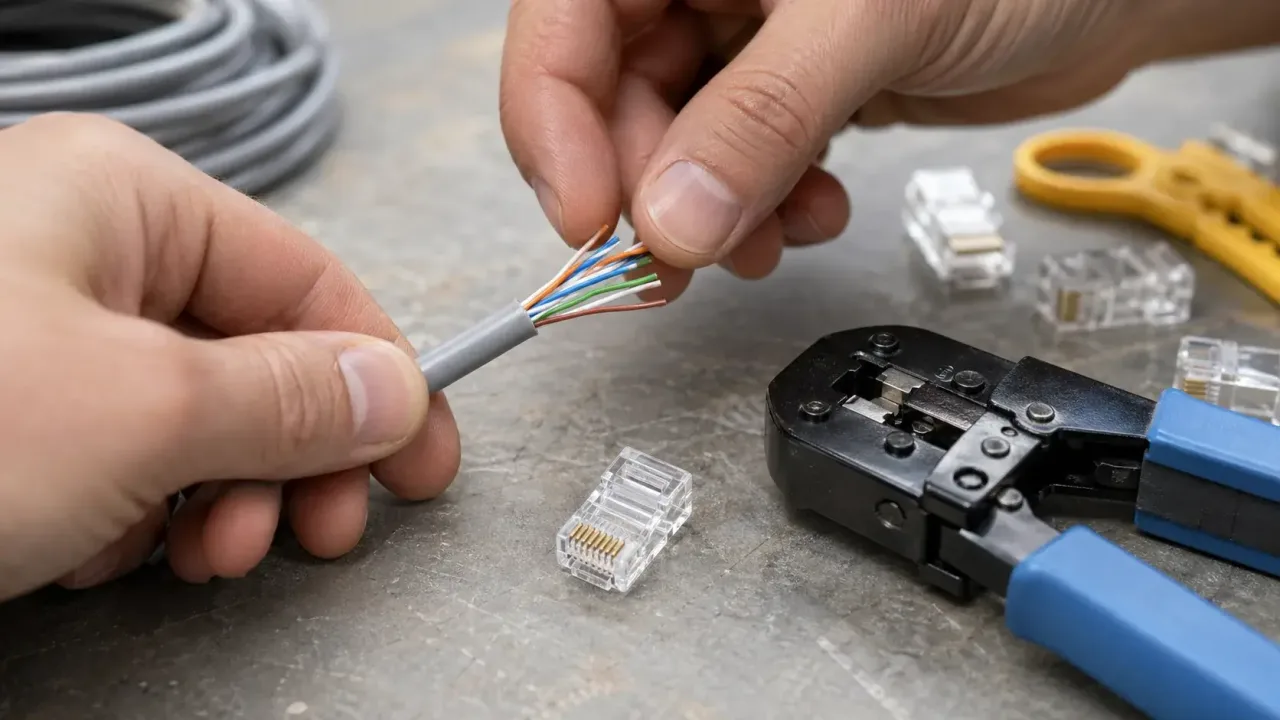

Как сохранить скрутку пар у коннектора

Витки уменьшают восприимчивость к помехам и перекрёстное влияние. Чем дальше пары расплетены перед контактом, тем хуже предсказуемость характеристик линии.

Во время подготовки:

1. Снимайте только необходимую длину оболочки.
2. Не повреждайте изоляцию жил ножом.
3. Расправляйте проводники непосредственно перед загрузочной планкой или штекером.
4. Сохраняйте скрутку как можно ближе к точке терминации.
5. Заводите наружную оболочку под прижим штекера.
6. Не вытягивайте одну жилу, разрушая шаг скрутки на длинном участке.

В инструкции Siemon для конкретного Cat 6 field plug расплетение ограничено конструкцией примерно до 1 мм у точки загрузки. Это не универсальный размер для любого дешёвого штекера, а пример того, почему нужно читать инструкцию компонента.

Слишком длинная ровная «гребёнка» может пройти простую прозвонку, но ухудшить NEXT и работу на высокой скорости.

Порядок контрольной раскладки перед обжимом

Эта страница служит справочником по распиновке; полная технология обжима разобрана в материале о том, как обжать витую пару RJ45. Перед нажатием кримпера выполните короткую проверку:

1. Схема A или B выбрана по объекту.
2. Контакт 1 определён по виду производителя.
3. Все восемь жил стоят в правильном порядке.
4. Полосатые и одноцветные проводники не поменяны.
5. Синяя пара находится в центре на 4–5.
6. Проводники дошли до передней стенки штекера.
7. Оболочка вошла под прижим.
8. Жилы не перегнуты и не надрезаны.
9. Штекер совместим с кабелем и матрицей инструмента.

После обжима посмотрите через прозрачный корпус: каждый нож должен находиться над жилой, а оболочка — удерживаться хвостовиком. Повторно обжимать одноразовый повреждённый штекер не следует.

Как проверить готовый кабель тестером

Минимальная проверка — wire map с удалённым модулем. Она должна подтвердить восемь проводников, отсутствие обрывов и замыканий, правильные пары и одинаковую схему концов.

Ищите следующие результаты:

• open — обрыв или непрорезанный контакт;
• short — замыкание между жилами;
• reversed — проводники пары поменяны местами;
• crossed — пары перекрещены, часто из-за A на одном конце и B на другом;
• split pair — контакты совпадают по номерам, но пары составлены из чужих проводников;
• разная длина пары — возможное место повреждения или плохой контакт.

Fluke Networks подчёркивает, что wire map проверяет непрерывность и назначение проводников, но не подтверждает пропускную способность всей линии. Для ответственного объекта требуется квалификационный или сертификационный тест по категории.

Домашняя проверка завершается подключением к гигабитным портам, контролем согласованной скорости и передачей большого файла. Но успешный файл не заменяет измерение, если линия сдаётся заказчику.

Почему тест показывает 1–8, а сеть нестабильна

Простая прозвонка может не увидеть качество контакта, расщеплённую пару и высокочастотные потери. Если нумерация правильная, но соединение падает, проверьте:

• split pair;
• слишком длинное расплетение;
• перегиб, скобу или залом кабеля;
• несовместимый штекер для монолитной/многопроволочной жилы;
• окисление во влажном месте;
• повреждение одной пары на трассе;
• категорию патч-корда, розетки и панели;
• скорость и дуплекс на обоих портах;
• питание PoE и нагрев соединения;
• длину канала с учётом всех патч-кордов.

Переставлять цвета при такой неисправности не нужно, если wire map соответствует A–A или B–B. Сначала локализуйте участок заменой короткого заведомо исправного патч-корда и тестом от розетки до панели.

Частые ошибки в распиновке RJ45

Большинство неудач возникает до нажатия инструмента:

• рисунок прочитан зеркально;
• один конец сделан A, второй B без цели;
• жилы выстроены по оттенкам, но пары расщеплены;
• бело-синяя перепутана с бело-зелёной;
• использованы только четыре жилы для новой линии;
• оболочка не зафиксирована штекером;
• коннектор не подходит к диаметру или типу жилы;
• пары расплетены на несколько сантиметров;
• повреждённый штекер обжат повторно;
• кабель проверен только индикаторами 1–8;
• разъём переобжимают, не отключив PoE.

После ошибки лучше отрезать небольшой участок и установить новый совместимый коннектор. Если запаса длины нет, не наращивайте стационарную линию скруткой: используйте предназначенный соединительный модуль и оставьте доступ для обслуживания.

Когда лучше установить розетку, а не штекер

Монолитный горизонтальный кабель удобнее завершать на Keystone-модуле или патч-панели, а до устройства идти заводским гибким патч-кордом. Это уменьшает механическую нагрузку на жёсткие жилы и упрощает замену шнура.

Выберите розетку или панель, если:

• кабель проложен стационарно в стене;
• порт будет часто подключаться и отключаться;
• используется Cat6/Cat6A с разделителем;
• нужен аккуратный маркированный объект;
• требуется сертификация линии;
• оборудование стоит в стойке или слаботочном щите.

Полевой штекер оправдан для некоторых камер, точек доступа и оборудования, когда это предусмотрено системой и компонент совместим с кабелем. Его монтируют по инструкции производителя, а не по размерам обычного дешёвого 8P8C.

Чек-лист распиновки перед включением

Проверьте готовый кабель по пунктам:

• известна ориентация контактов 1–8;
• выбран T568A или T568B;
• на обоих концах одинаковая схема, если нужен прямой кабель;
• использованы все четыре витые пары;
• оболочка зажата, жилы дошли до контактов;
• нет длинного расплетённого участка;
• wire map не показывает open, short, reverse, crossed или split pair;
• порт согласовал ожидаемую скорость;
• при PoE устройство и источник совместимы;
• схема и номер линии подписаны.

Так распиновка RJ45 становится не запомненной цветовой считалкой, а проверяемой частью кабельной системы. Это особенно важно, когда внешне правильный коннектор должен работать на гигабитной скорости и передавать питание.
